Montage und Installation

2.3 Elektrischer Anschluss

Das Messgerät darf nicht unter Betriebsspannung installiert, verdrahtet oder
demontiert werden. Während dieser Vorgänge ist die Versorgungsspannung
des Flowmax 42i abzuschalten.

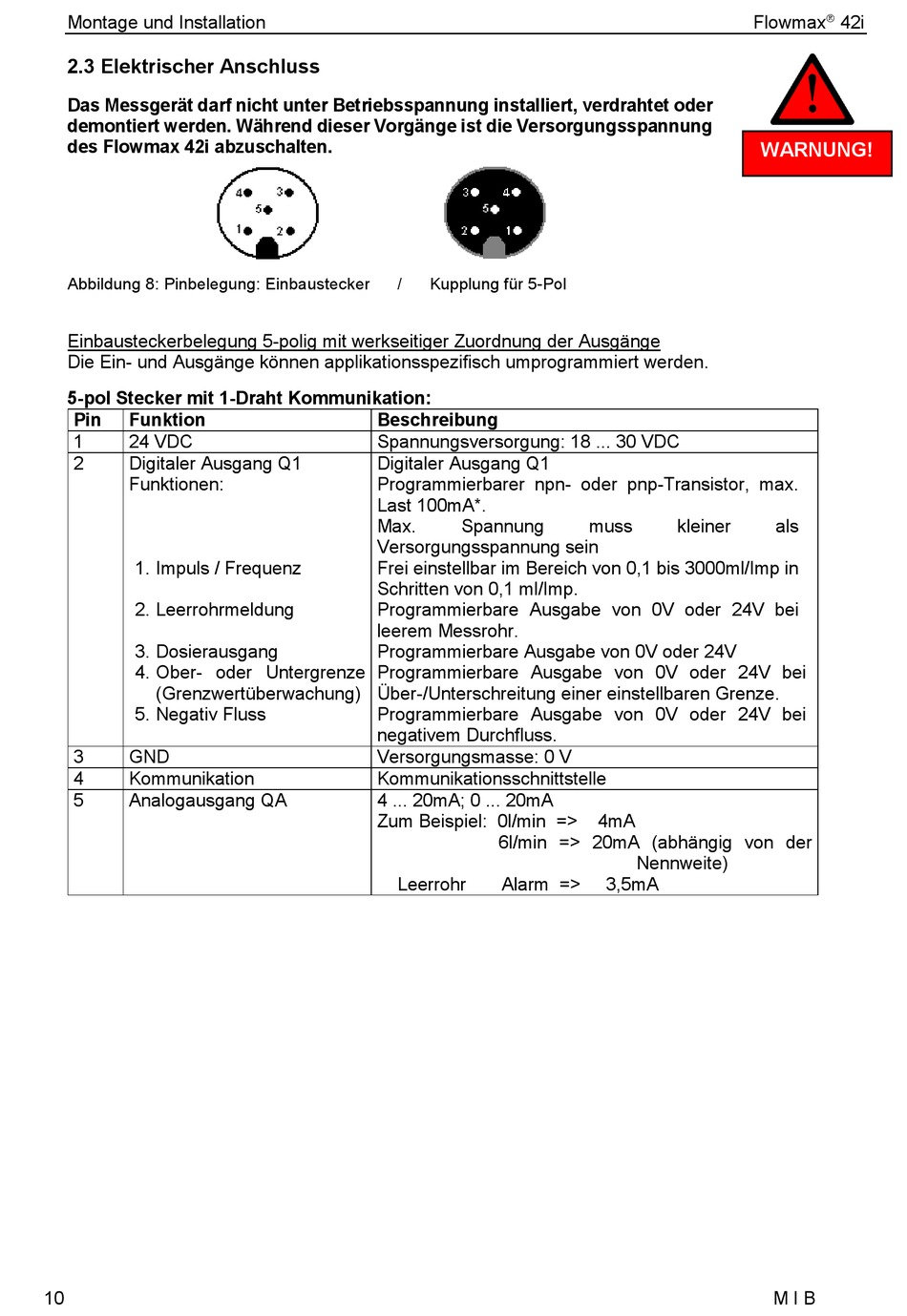

Abbildung 8: Pinbelegung: Einbaustecker

Einbausteckerbelegung 5-polig mit werkseitiger Zuordnung der Ausgänge
Die Ein- und Ausgänge können applikationsspezifisch umprogrammiert werden.
5-pol Stecker mit 1-Draht Kommunikation:
Pin
Funktion
1
24 VDC
2
Digitaler Ausgang Q1
Funktionen:
1. Impuls / Frequenz
2. Leerrohrmeldung
3. Dosierausgang
4. Ober- oder Untergrenze
(Grenzwertüberwachung)
5. Negativ Fluss
3
GND
4
Kommunikation
5
Analogausgang QA
10
/
Kupplung für 5-Pol
Beschreibung
Spannungsversorgung: 18 ... 30 VDC
Digitaler Ausgang Q1
Programmierbarer npn- oder pnp-Transistor, max.
Last 100mA*.
Max.
Spannung
Versorgungsspannung sein
Frei einstellbar im Bereich von 0,1 bis 3000ml/Imp in
Schritten von 0,1 ml/Imp.
Programmierbare Ausgabe von 0V oder 24V bei
leerem Messrohr.
Programmierbare Ausgabe von 0V oder 24V
Programmierbare Ausgabe von 0V oder 24V bei
Über-/Unterschreitung einer einstellbaren Grenze.
Programmierbare Ausgabe von 0V oder 24V bei
negativem Durchfluss.
Versorgungsmasse: 0 V
Kommunikationsschnittstelle
4 ... 20mA; 0 ... 20mA
Zum Beispiel: 0l/min =>
6l/min => 20mA (abhängig von der
Leerrohr
Alarm =>
Flowmax
muss
kleiner
4mA
Nennweite)
3,5mA
42i
WARNUNG!
als
M I B
