Flowmax
42i

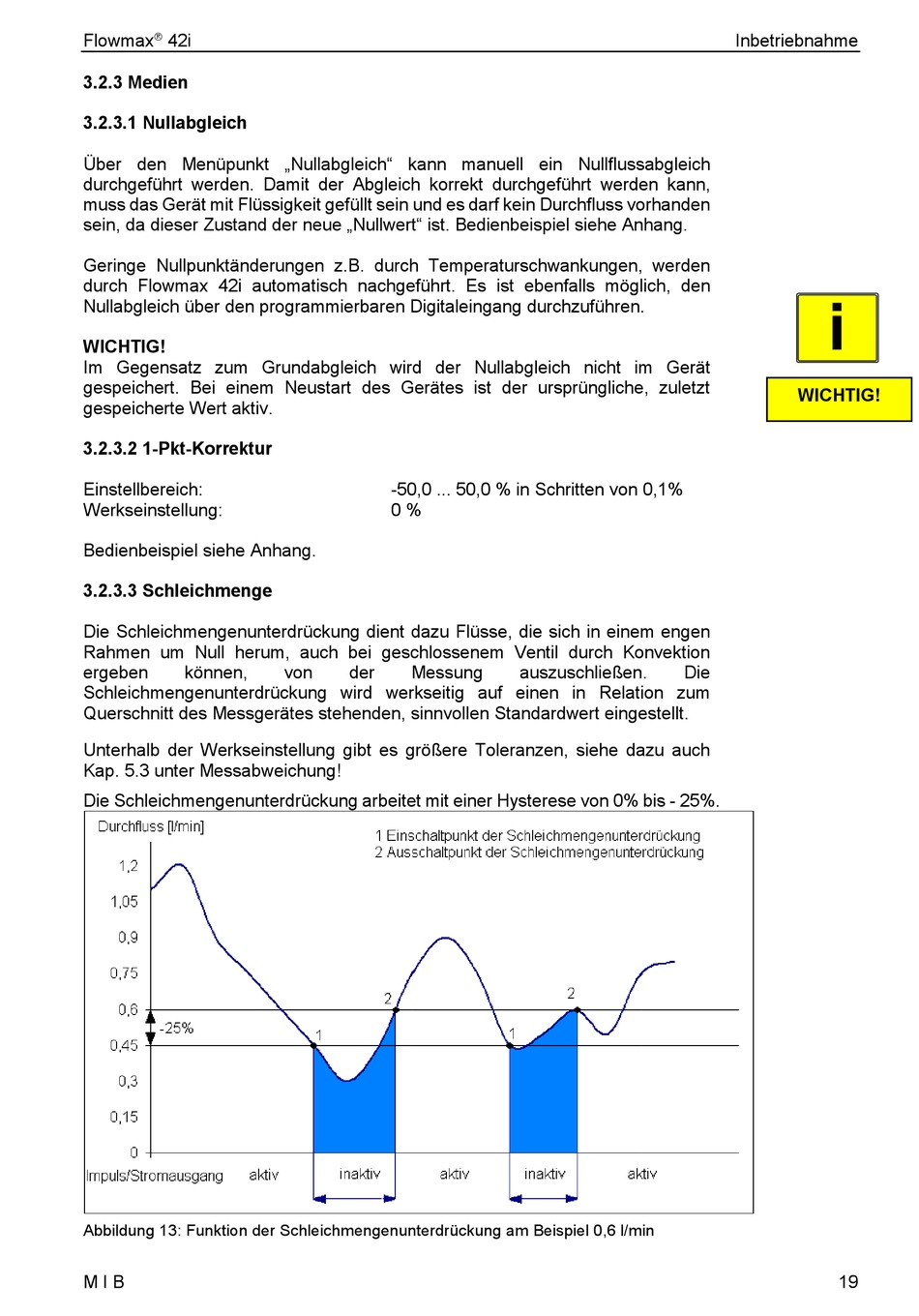

3.2.3 Medien
3.2.3.1 Nullabgleich
Über den Menüpunkt „Nullabgleich" kann manuell ein Nullflussabgleich
durchgeführt werden. Damit der Abgleich korrekt durchgeführt werden kann,
muss das Gerät mit Flüssigkeit gefüllt sein und es darf kein Durchfluss vorhanden
sein, da dieser Zustand der neue „Nullwert" ist. Bedienbeispiel siehe Anhang.
Geringe Nullpunktänderungen z.B. durch Temperaturschwankungen, werden
durch Flowmax 42i automatisch nachgeführt. Es ist ebenfalls möglich, den
Nullabgleich über den programmierbaren Digitaleingang durchzuführen.
WICHTIG!
Im Gegensatz zum Grundabgleich wird der Nullabgleich nicht im Gerät
gespeichert. Bei einem Neustart des Gerätes ist der ursprüngliche, zuletzt
gespeicherte Wert aktiv.
3.2.3.2 1-Pkt-Korrektur
Einstellbereich:
Werkseinstellung:
Bedienbeispiel siehe Anhang.
3.2.3.3 Schleichmenge
Die Schleichmengenunterdrückung dient dazu Flüsse, die sich in einem engen
Rahmen um Null herum, auch bei geschlossenem Ventil durch Konvektion
ergeben
können,
Schleichmengenunterdrückung wird werkseitig auf einen in Relation zum
Querschnitt des Messgerätes stehenden, sinnvollen Standardwert eingestellt.
Unterhalb der Werkseinstellung gibt es größere Toleranzen, siehe dazu auch
Kap. 5.3 unter Messabweichung!
Die Schleichmengenunterdrückung arbeitet mit einer Hysterese von 0% bis - 25%.
Abbildung 13: Funktion der Schleichmengenunterdrückung am Beispiel 0,6 l/min
M I B
-50,0 ... 50,0 % in Schritten von 0,1%
0 %
von
der
Messung
auszuschließen.
Die
Inbetriebnahme
WICHTIG!
19
