Flowmax
42i

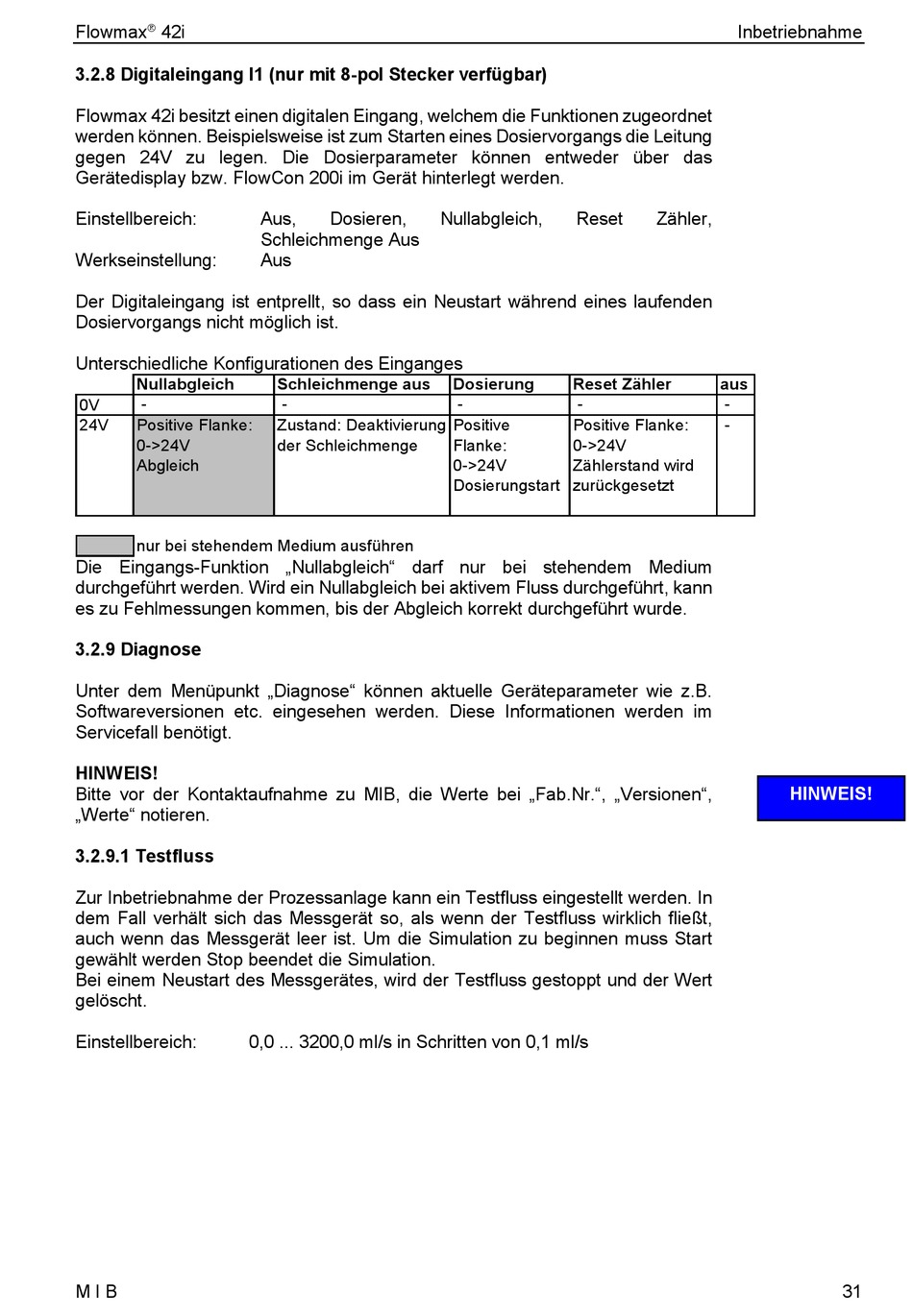

3.2.8 Digitaleingang I1 (nur mit 8-pol Stecker verfügbar)
Flowmax 42i besitzt einen digitalen Eingang, welchem die Funktionen zugeordnet
werden können. Beispielsweise ist zum Starten eines Dosiervorgangs die Leitung
gegen 24V zu legen. Die Dosierparameter können entweder über das
Gerätedisplay bzw. FlowCon 200i im Gerät hinterlegt werden.
Einstellbereich:
Werkseinstellung:
Der Digitaleingang ist entprellt, so dass ein Neustart während eines laufenden
Dosiervorgangs nicht möglich ist.
Unterschiedliche Konfigurationen des Einganges
Nullabgleich
-
0V
24V
Positive Flanke:
0->24V
Abgleich
nur bei stehendem Medium ausführen
Die Eingangs-Funktion „Nullabgleich" darf nur bei stehendem Medium
durchgeführt werden. Wird ein Nullabgleich bei aktivem Fluss durchgeführt, kann
es zu Fehlmessungen kommen, bis der Abgleich korrekt durchgeführt wurde.
3.2.9 Diagnose
Unter dem Menüpunkt „Diagnose" können aktuelle Geräteparameter wie z.B.
Softwareversionen etc. eingesehen werden. Diese Informationen werden im
Servicefall benötigt.
HINWEIS!
Bitte vor der Kontaktaufnahme zu MIB, die Werte bei „Fab.Nr.", „Versionen",
„Werte" notieren.
3.2.9.1 Testfluss
Zur Inbetriebnahme der Prozessanlage kann ein Testfluss eingestellt werden. In
dem Fall verhält sich das Messgerät so, als wenn der Testfluss wirklich fließt,
auch wenn das Messgerät leer ist. Um die Simulation zu beginnen muss Start
gewählt werden Stop beendet die Simulation.
Bei einem Neustart des Messgerätes, wird der Testfluss gestoppt und der Wert
gelöscht.
Einstellbereich:
M I B
Aus,
Dosieren,
Schleichmenge Aus
Aus
Schleichmenge aus
-
Zustand: Deaktivierung
der Schleichmenge
0,0 ... 3200,0 ml/s in Schritten von 0,1 ml/s
Nullabgleich,
Reset
Dosierung
Reset Zähler
-
-
Positive
Positive Flanke:
Flanke:
0->24V
0->24V
Zählerstand wird
Dosierungstart
zurückgesetzt
Inbetriebnahme
Zähler,
aus
-
-
HINWEIS!
31
