Flowmax
44i
®
Dosierausgang
Aufstarten des Gerätes
NPN Öffner
NPN Schliesser
PNP Öffner
PNP Schliesser
WICHTIG!
Bei Dosierungen sollte der Ausgang nicht als Öffner konfiguriert werden!
Nach einem Neustart und bis zum Ende einer Dosierung würde das Ventil
dauerhaft offen bleiben.
WICHTIG!
Bei induktiver Last, z.B. Relais, muss eine zusätzliche Freilaufdiode antiparallel
zur Last installiert werden.

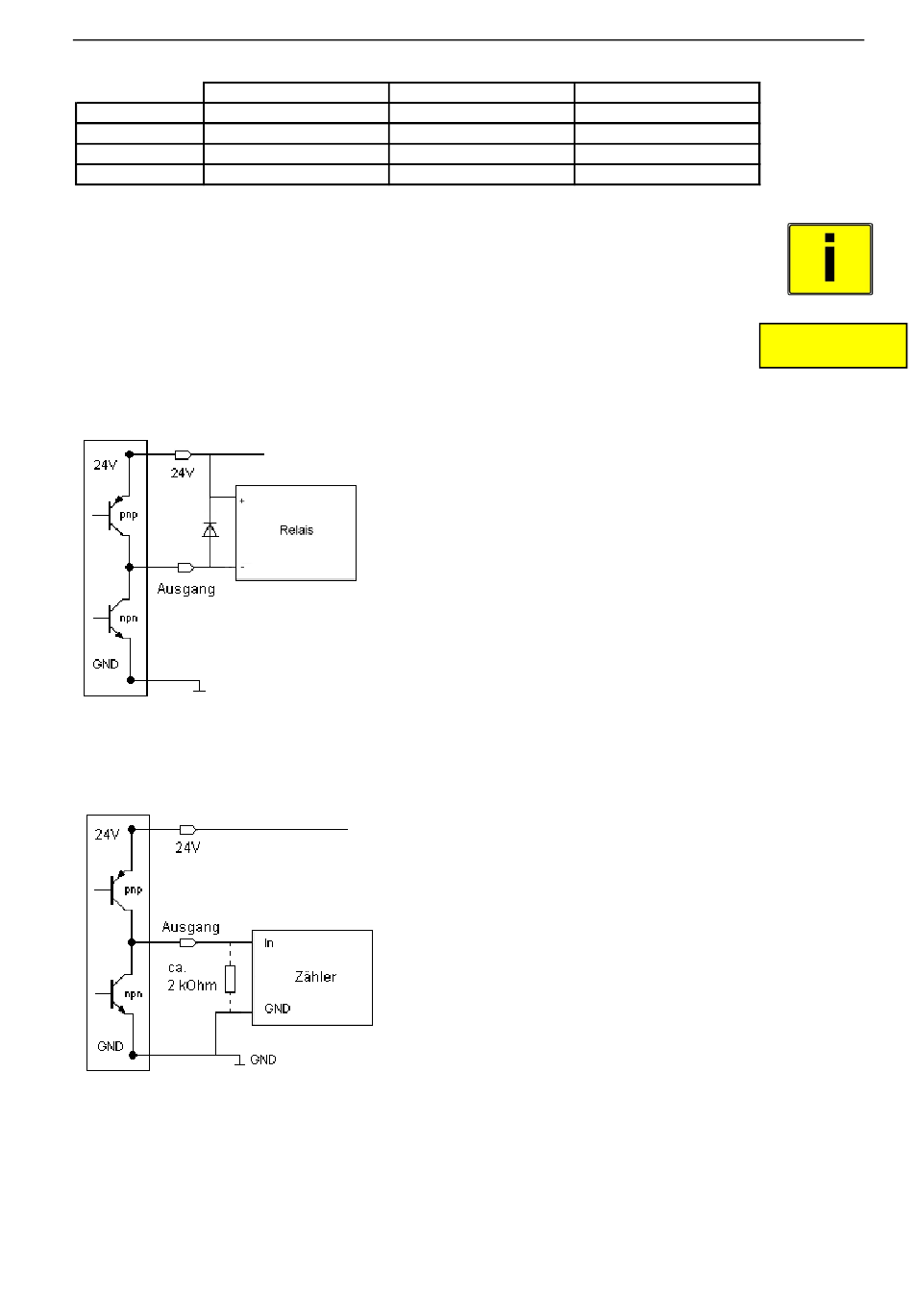

Beispiel 1: Flowmax 44i über NPN, externes Relais
Abbildung 20: Anschluss von digitalem Ausgang an Relais
Beispiel 2: Flowmax 44i über PNP, externer Zähler z.B. SPS
Abbildung 21: Anschluss von digitalem Ausgang an Zählereingang
Bei hochohmigem Zählereingang und hoher Zählfrequenz kann es notwendig
sein, einen Widerstand einzubauen, um saubere Flanken zu haben.
M I B
Hochohmig
Hochohmig
Hochohmig
Hochohmig
Bei Dosieren
Vor/nach die Dosierung
Hochohmig
0V
Hochohmig
24V
Inbetriebnahme
0V
Hochohmig
24V
Hochohmig
WICHTIG!
31
