Digitalausgang Q1
Der digitale Ausgang 1 kann als Impulsausgang, zur Signalisierung der
Leerrohrmeldung, zur Ansteuerung eines Dosierventils oder zur Grenzwert-
überwachung benutzt werden. Über FlowCon kann je nach Anwendung die
npn- oder pnp-Logik ausgewählt werden. Bei induktiver Last, z.B. Relais, muss
eine zusätzliche Freilaufdiode antiparallel zur Last installiert werden.
Beispiel 1: Flowmax 400i über npn, externes Relais

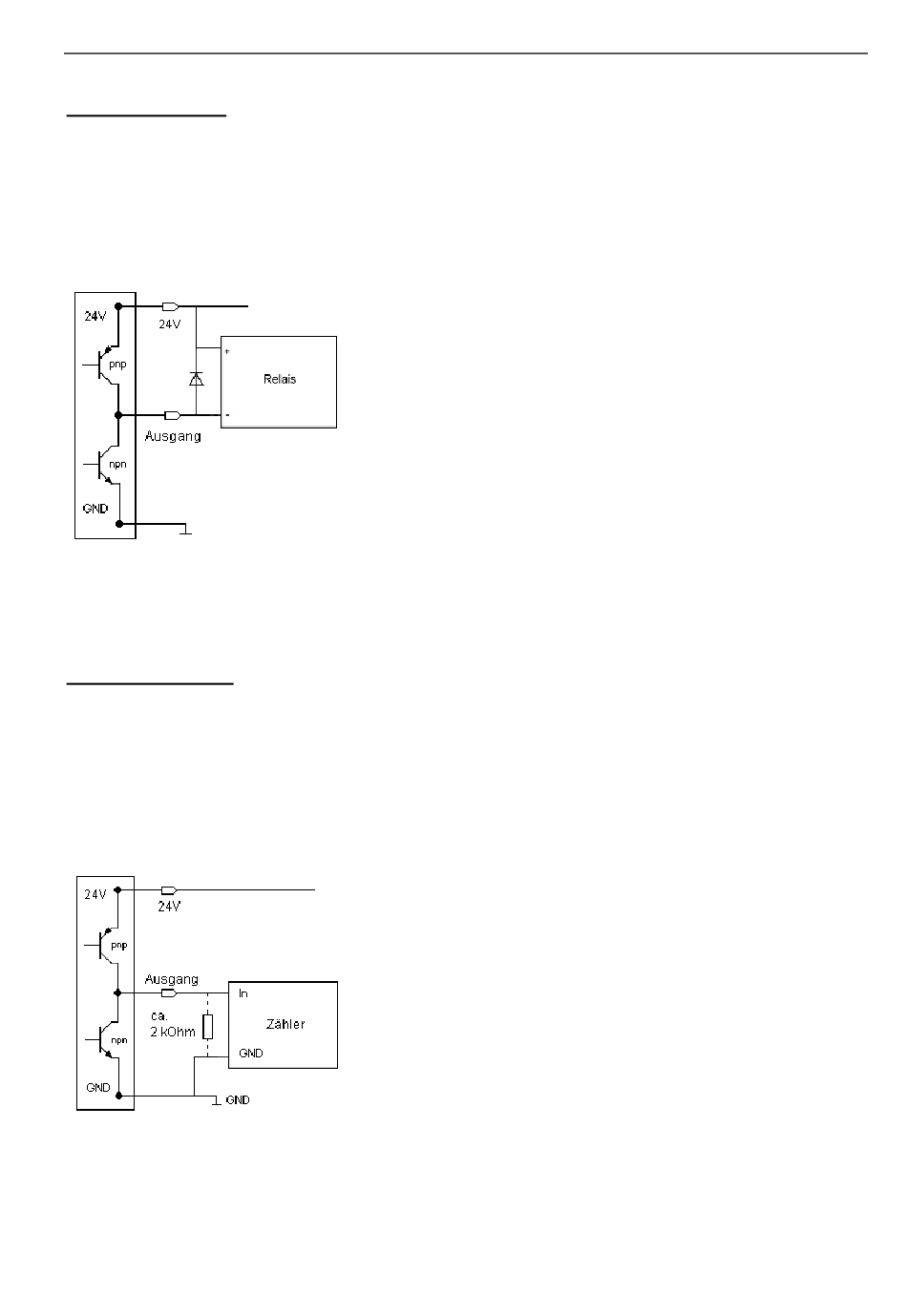

Abb. 5: Anschluss von Ausgang Q1 an Relais
Einstellungen:
Digitalausgang Q2*
Der digitale Ausgang 2 kann zur Signalisierung der Leerrohrmeldung,
Grenzwertüberwachung, Flussrichtungsüberwachung, Impulsausgang oder zur
Ansteuerung eines Dosierventils benutzt werden. Siehe Kap. 2.3 Tabelle zur
Anschlussbelegung. Über FlowCon kann je nach Anwendung die npn- oder
pnp-Logik ausgewählt werden. Bei induktiver Last, z.B. Relais, muss eine
zusätzliche Freilaufdiode antiparallel zur Last installiert werden.
Beispiel 2:Flowmax 400i über pnp, externer Zähler z.B. SPS
Abb. 6: Anschluss von Ausgang Q2 an Zählereingang
Einstellungen:
M I B
Aus, Impulsausgang, Leerrohr, Dosierausgang,
Untergrenze, Obergrenze, Negativ Fluss
Aus, Impulsausgang, Leerrohr, Dosierausgang,
Untergrenze, Obergrenze, Negativ Fluss
3. Inbetriebnahme
11
