3.2 Elektrischer Anschluss
Vor Arbeiten am Gerät die Stromzuleitung abschalten und gegen
Wiedereinschalten sichern! Spannungsfreiheit prüfen!
Der elektrische Anschluss darf nur durch eine Fachkraft unter Be-
Gefahr
rücksichtigung der geltenden Vorschriften durchgeführt werden.
Der Regler darf nicht in Betrieb genommen werden, wenn es am
Gehäuse sichbare Schäden wie z.B. Risse gibt.
Kleinspannungsführende Leitungen wie Temperaturfühlerleitungen
sind getrennt von netzspannungsführenden Leitungen zu verlegen.
Temperaturfühlerleitungen nur in die linke Seite und netzspannungs-
Achtung
führende Leitungen nur in rechte Seite des Gerätes einführen.
In der Spannungsversorgung des Reglers ist bauseits eine allpolige
Trennvorrichtung z.B. Heizungsnotschalter vorzusehen.
Achtung
Die am Gerät anzuschliessenden Leitungen dürfen maximal 55mm
abgemantelt werden und der Kabelmantel soll genau bis hinter
die Zugentlastung ins Gehäuse reichen.
Achtung
Das Relais R1 ist nur für Standardpumpen (20-120VA) geeignet,
welche dann über den Regler drehzahlgeregelt werden. Aufgrund
Achtung
der internen Beschaltung des Reglers fließen auch im Ruhezu-
stand über Relais R1 Restströme. Somit können an diesem Aus-
gang keinesfalls Ventile, Schütze oder sonstige Verbraucher mit
geringer Leistungsaufnahme betrieben werden.

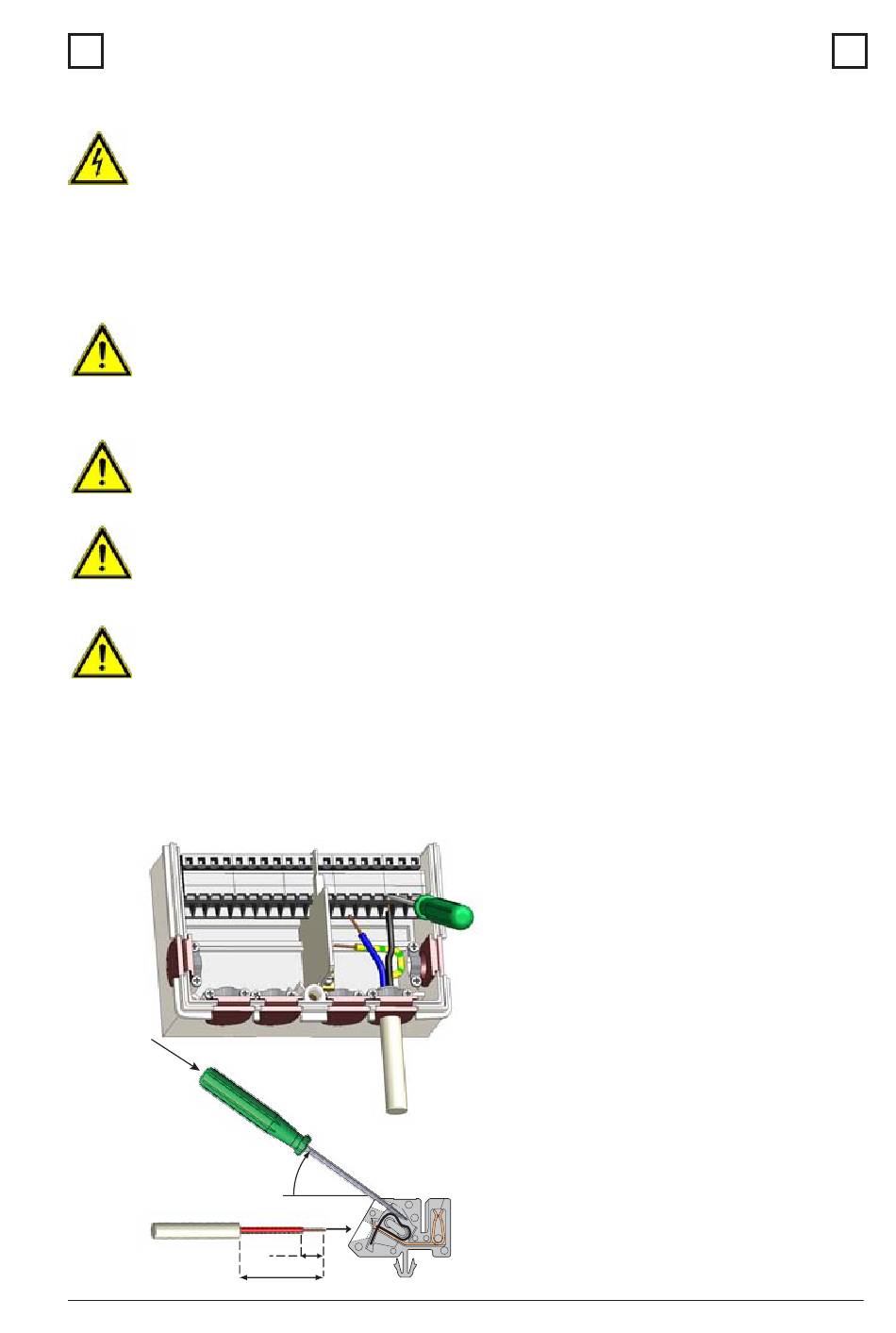

Abb.
3.2.1
Installation
~30°
8...9
max. 55
1.Benötigtes Programm/Hydraulik
auswählen (Abb. 3.2.2-3.2.16)
2.Reglergehäuse öffnen (siehe 3.1)
3.Leitungen max. 55mm abmanteln,
einführen, die Zugentlastungen
montieren, Aderenden 8-9mm
abisolieren (Abb.3.2.1)
4.Klemmen mit einem passenden
Schraubendreher öffnen (Abb.3.2.1)
und Elektroanschluss am Regler
vornehmen (Seite 10-17)
5. Gehäuseoberteil wieder einhängen
und mit der Schraube verschließen.
6.Netzspannung einschalten und
Regler in Betrieb nehmen
