4.1 Anzeige und Eingabe
(2)
Beispiele für Displaysymbole:
Pumpe (dreht sich im Betrieb)
Ventil (Fließrichtung schwarz)
Kollektor
Speicher
Schwimmbad
Temperaturfühler
Warnung / Fehlermeldung
Neu vorliegende Infos
26
Bedienung
(1)
(3)
(4)

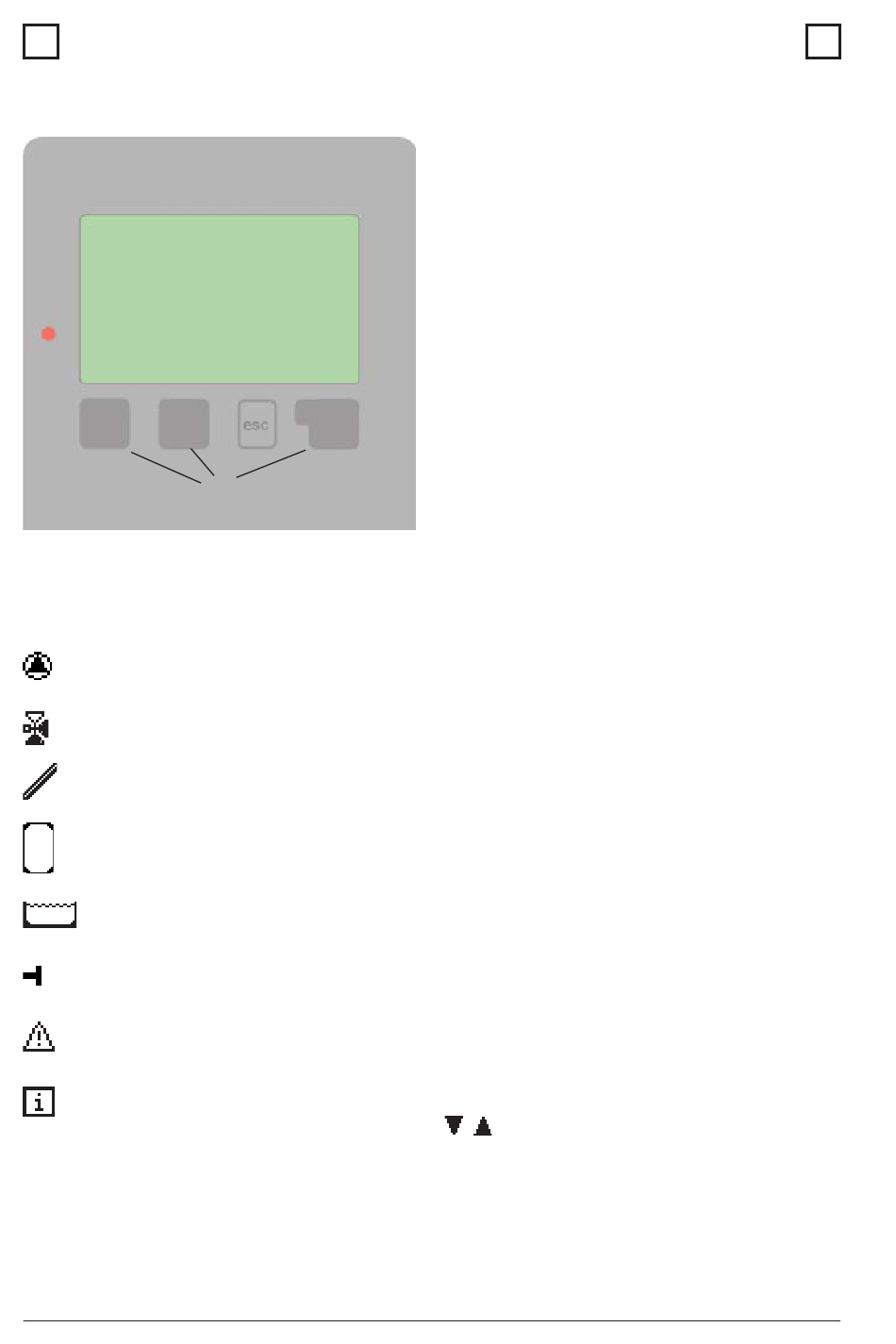

Das Display (1) mit umfangreichen
Text- und Grafikmodus ermöglicht
Ihnen eine einfache und fast selbst-
erklärende Bedienung des Reglers.
Die Leuchtdiode (2) leuchtet grün
wenn ein Relais eingeschaltet ist.
Die Leuchtdiode (2) leuchtet rot wenn
Betriebsart „Aus" eingestellt ist.
Die Leuchtdiode (2) blinkt langsam
rot in der Betriebart „Manuell".
Die Leuchtdiode (2) blinkt schnell
rot wenn ein Fehler anliegt.
Die Eingaben erfolgen über 4 Taster
(3+4), die je nach Situation unter-
schiedlichen Funktionen zugeord-
net sind. Die „esc" Taste (3) wird
genutzt, um eine Eingabe abzubre-
chen oder ein Menü zu verlassen.
Es erfolgt ggf. eine Sicherheitsab-
frage, ob die durchgeführten Ände-
rungen gespeichert werden sollen.
Die Funktion der anderen 3 Tasten
(4) wird jeweils in der Displayzeile
direkt über den Tasten erklärt, wo-
bei die rechte Taste in der Regel
eine Bestätigungs- und Auswahl-
funktion übernimmt.
Beispiele fürTastenfunktionen:
+/- = Werte vergrößern/verkleinern
/ = Menu runter / rauf scrollen
ja/nein = zustimmen/verneinen
Info = weiterführende Information
zurück = zur vorherigen Anzeige
ok = Auswahl bestätigen
Bestätigen = Einstellung bestätigen
