3.2 Elektrischer Anschluss (Fortsetzung)

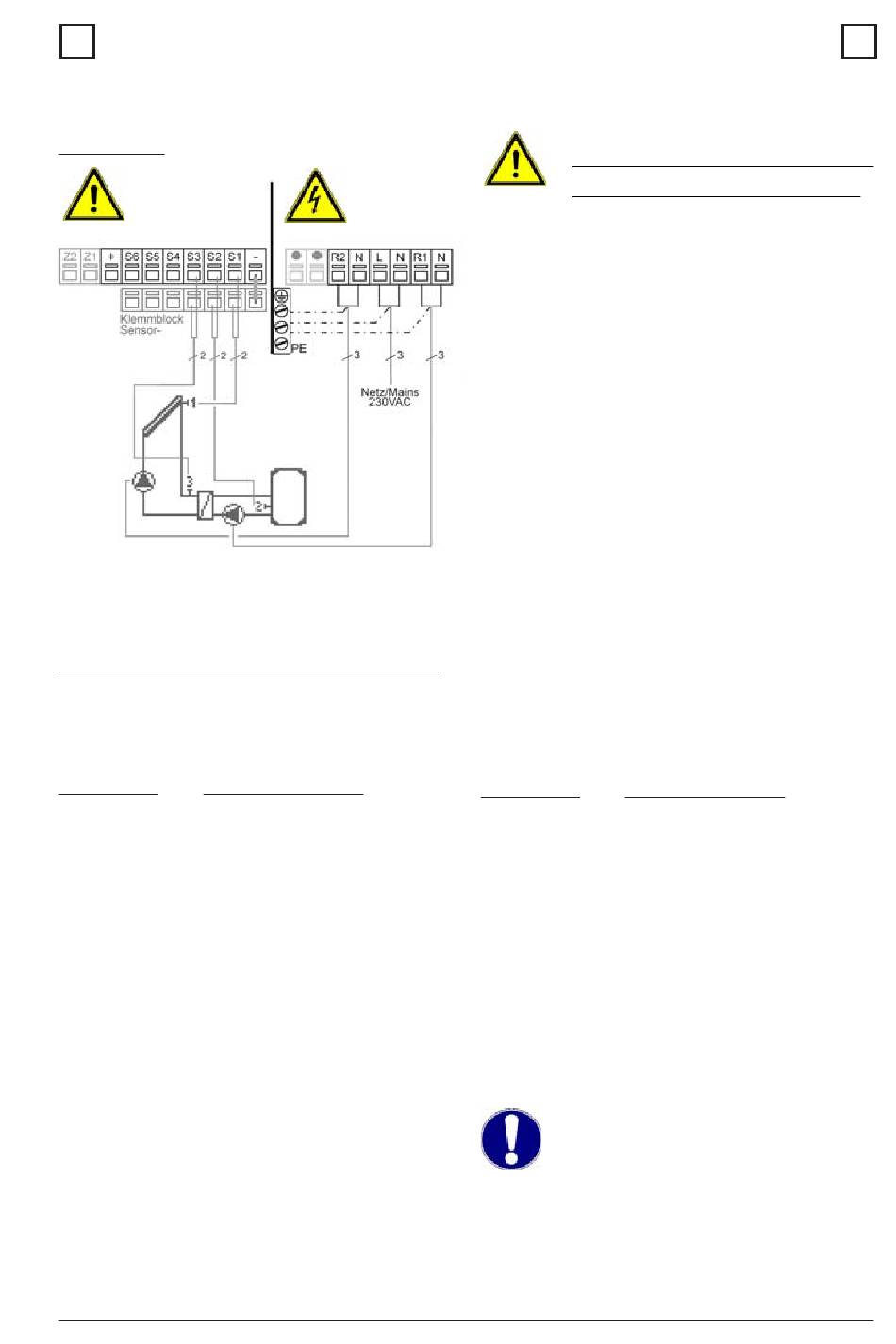

Abb. 3.2.7 „Solar mit ext. W-Tauscher"
Sensorseite
max. 12V
Achtung
Klemmanschlussplan Programm 6
Kleinspannungen max. 12VAC/DC
Anschluss im linken Klemmraum!
Klemme:
Anschluss für:
S1
Fühler 1 Kollektor
S2
Fühler 2 Speicher
S3
Fühler 3 Vorlauf prim.
S4
Fühler 4 Vorlauf sek.
S5
VFS Solarrücklauf °C
(Leitung Gelb)
S6
VFS Durchfluss l/min
(Leitung Weiss)
+
VFS +5V DC
(Leitung Braun)
-
Brücke Sensor -
Der Anschluss der Sensor Masse
(S1-S4) und des VFS (Leitung Grün)
erfolgt am Klemmblock Sensor - .
Die Polung von S1 bis S4 ist dabei
beliebig.
Installation
Netzseite
230VAC
Gefahr
Hinweise zur Montage des
Vortex Flow Sensors VFS
Achtung
Um Schäden am Vortex Flow Sen-
sor zu vermeiden wird dringend emp-
fohlen ihn im Rücklauf zu platzieren!
(siehe auch 12.7 Wärmemenge)
Bei der Montage des Vortex Flow
Sensors ist unbedingt auf die kor-
rekte Flussrichtung zu achten !
Für weitere Hinweise zu den Füh-
lern und zum VFS siehe auch 3.3
„Installation der Temperaturfühler"
auf Seite 25
Netzspannungen 230VAC 50-60Hz
Anschluss im rechten Klemmraum!
Klemme:
Anschluss für:
L
Netz Außenleiter L
N
Netz Neutralleiter N
R1
Pumpe sek. L (drehz.)
N
Pumpe sek. N
R2
Pumpe primär L
N
Pumpe primär N
Der Anschluss der Schutzleiter PE
erfolgt an dem PE Metallklemmblock!
Relais R1: Nur zur Drehzahl-
regelung von Standard-
pumpen, Mindestlast 20VA
