3.3 Installation der Temperaturfühler
Der Regler arbeitet mit Pt1000-Temperaturfühlern, die für eine gradgenaue
Temperaturerfassung sorgen, um die Anlagenfunktion regeltechnisch opti-
mal sicherzustellen. Um die Genauigkeit der Wärmemengenzählung zu ge-
währleisten, empfehlen wir den Vorlauffühler der Wärmemengenzählung (Sen-
sor 4) in einer Tauchhülse zu betreiben, damit wie beim Rücklauffühler
direkt im zu messenden Medium gemessen wird. Es ist darauf zu achten,
daß die Temperaturfühler beim Einbau auch wirklich im zu messenden Be-
reich montiert werden, und daß die Fühlerkabel auf einer Länge von ca. 20
cm vom Meßpunkt aus betrachtet möglichst innerhalb der Rohrwärme-Iso-
lierung verlegt werden und so gegen Auskühlung geschützt sind.
Die Fühlerleitungen der PT1000 Fühler können bei Bedarf mit ei-
nem Kabel von mindestens 0,75mm² auf maximal 30m verlängert
werden. Die Leitungen des Vortex Flow Sensors können auf
Achtung
insgesamt 3m verlängert werden.
Der Vortex Flow Sensor ist im Rücklauf zu platzieren, dabei ist auf
die Flussrichtung und die maximal zulässige Temperatur zu achten!
(0°C bis 100°C Dauerbetrieb und -25°C bis 120°C kurzzeitig)
Achtung
Die Temperaturfühlerleitungen sind getrennt von netzspannungs-
führenden Leitungen zu verlegen und dürfen beispielsweise nicht im
selben Kabelkanal verlegt sein!
Achtung

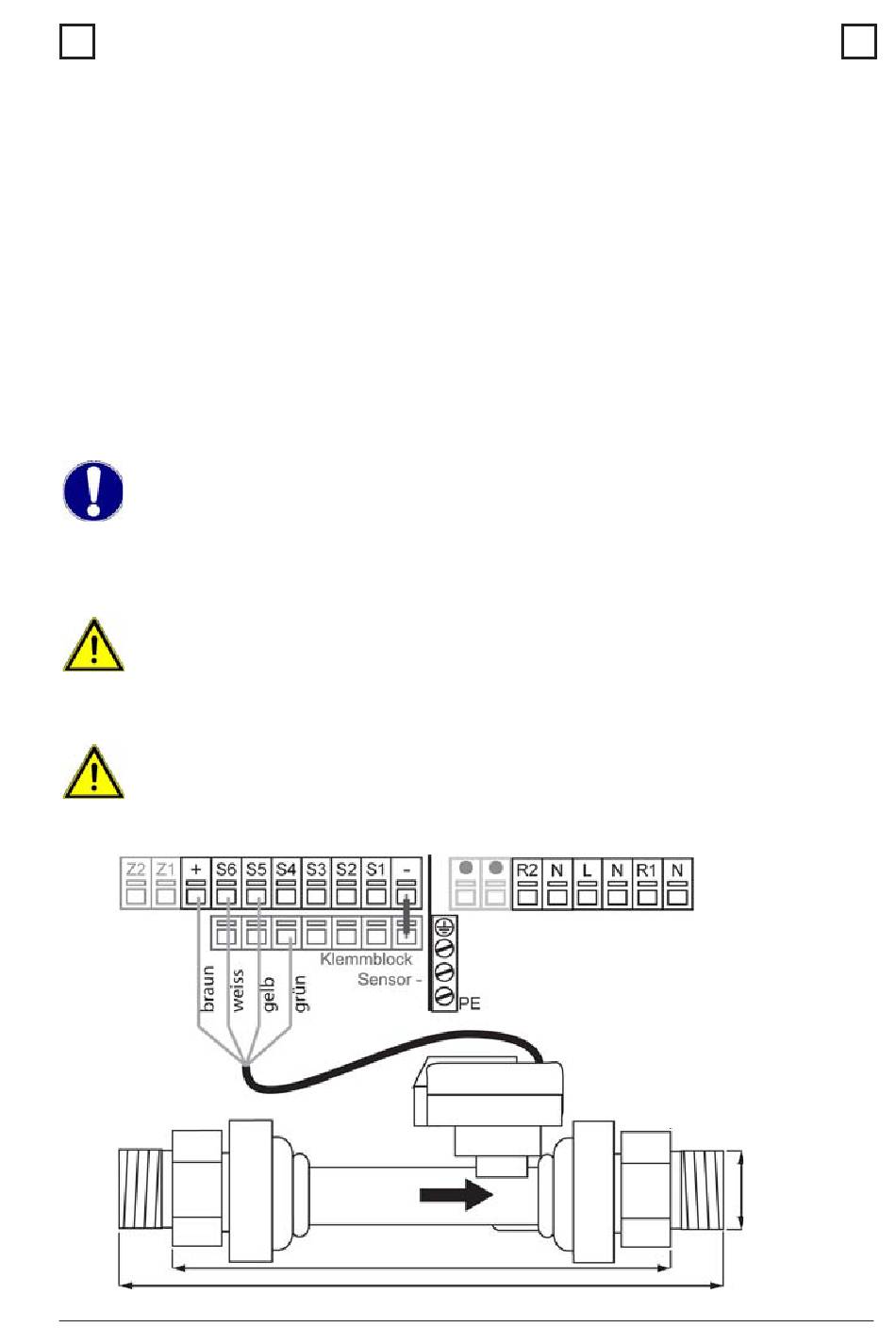

Anschlussbelegung und Abmaße des Vortex Flow Sensors VFS
Installation
c
b
3
VFS 1-20 l/min
a: 1/2 Zoll
b: 155,50mm
c: 120,50mm
VFS 2-40 l/min
a: 3/4 Zoll
b: 158,00 mm
c: 123,00 mm
a
