C.2. - Elektrischer Anschluss
Vor Arbeiten am Gerät die Stromzuleitung abschalten und gegen Wiedereinschal-
ten sichern! Spannungsfreiheit prüfen!
Gefahr
Der elektrische Anschluss darf nur durch eine Fachkraft unter Berücksichtigung
der geltenden Vorschriften durchgeführt werden.
Kleinspannungsführende Leitungen wie Temperaturfühlerleitungen sind getrennt von
netzspannungsführenden Leitungen zu verlegen.
Achtung
Temperaturfühlerleitungen nur in die linke Seite und netzspannungsführende Lei-
tungen nur in die rechte Seite des Gerätes einführen.
In der Spannungsversorgung des Reglers ist bauseits eine allpolige Trennvorrich-
tung z.B. Heizungsnotschalter vorzusehen.
Achtung
Über das potentialfreie Relais R5 dürfen nur Netzspannungen von
230VAC und keinesfalls Kleinspannungen geschaltet werden.
Die am Gerät anzuschliessenden Leitungen dürfen maximal 55mm abgemantelt
werden und der Kabelmantel soll genau bis hinter die Zugentlastung ins Gehäuse
reichen.
Achtung
C.2.1.
Installation
1. Benötigtes Programm/Hydraulik auswäh-
len (Abb. C.2.2 - C.2.3)
2.Reglergehäuse öffnen (siehe C.1)

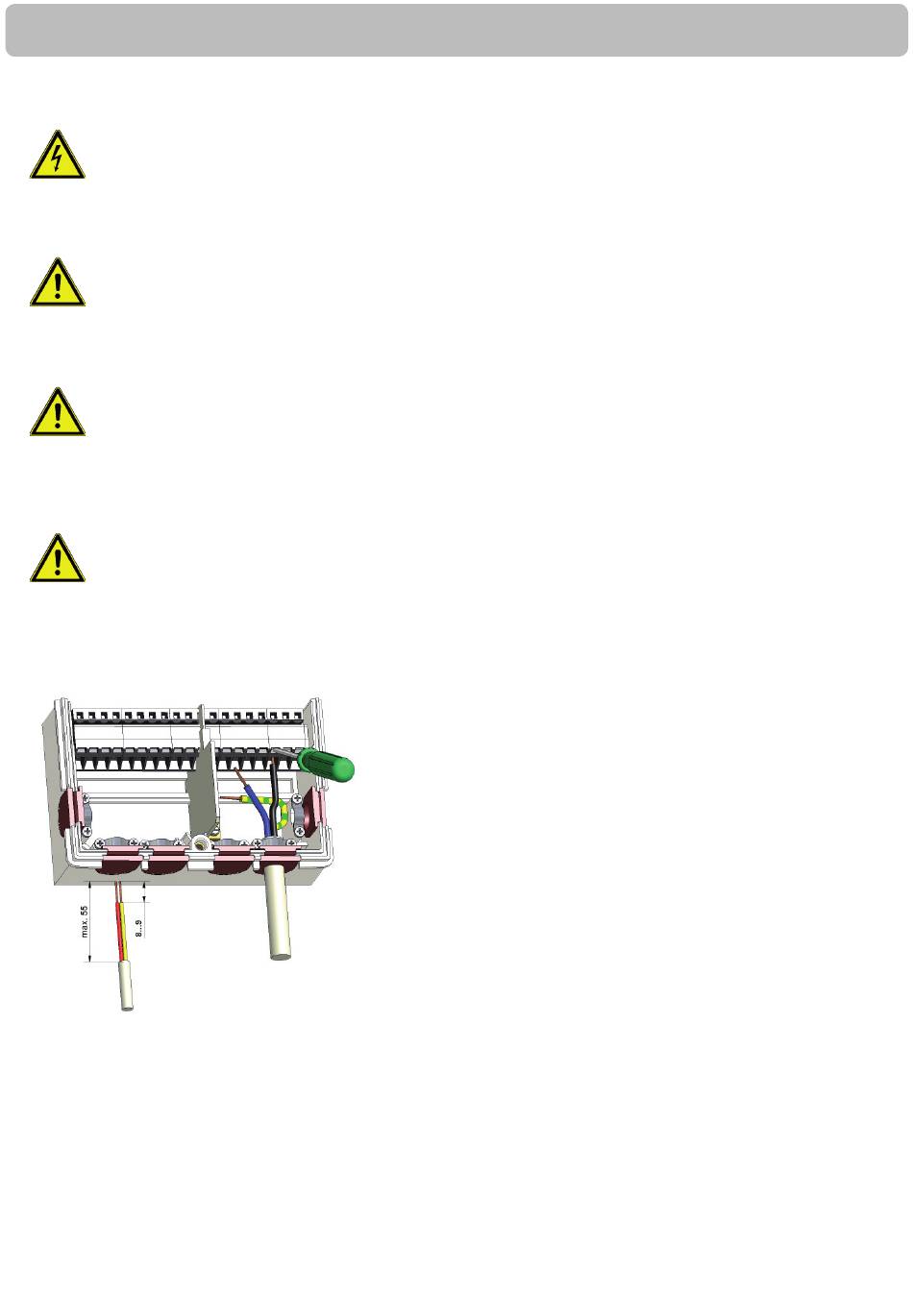

3.Leitungen max. 55mm abmanteln, einfüh-
ren, die Zugentlastungen montieren, Ade-
renden 8-9mm abisolieren. (Abb.C.2.1)
4. Klemmen mit einem passenden Schrau-
bendreher öffnen (Abb.C.2.1) und Elektro-
anschluss am Regler vornehmen (Seite
10)
5. Gehäuseoberteil wieder einhängen und
mit der Schraube verschließen.
6. Netzspannung einschalten und Regler in
Betrieb nehmen
9
