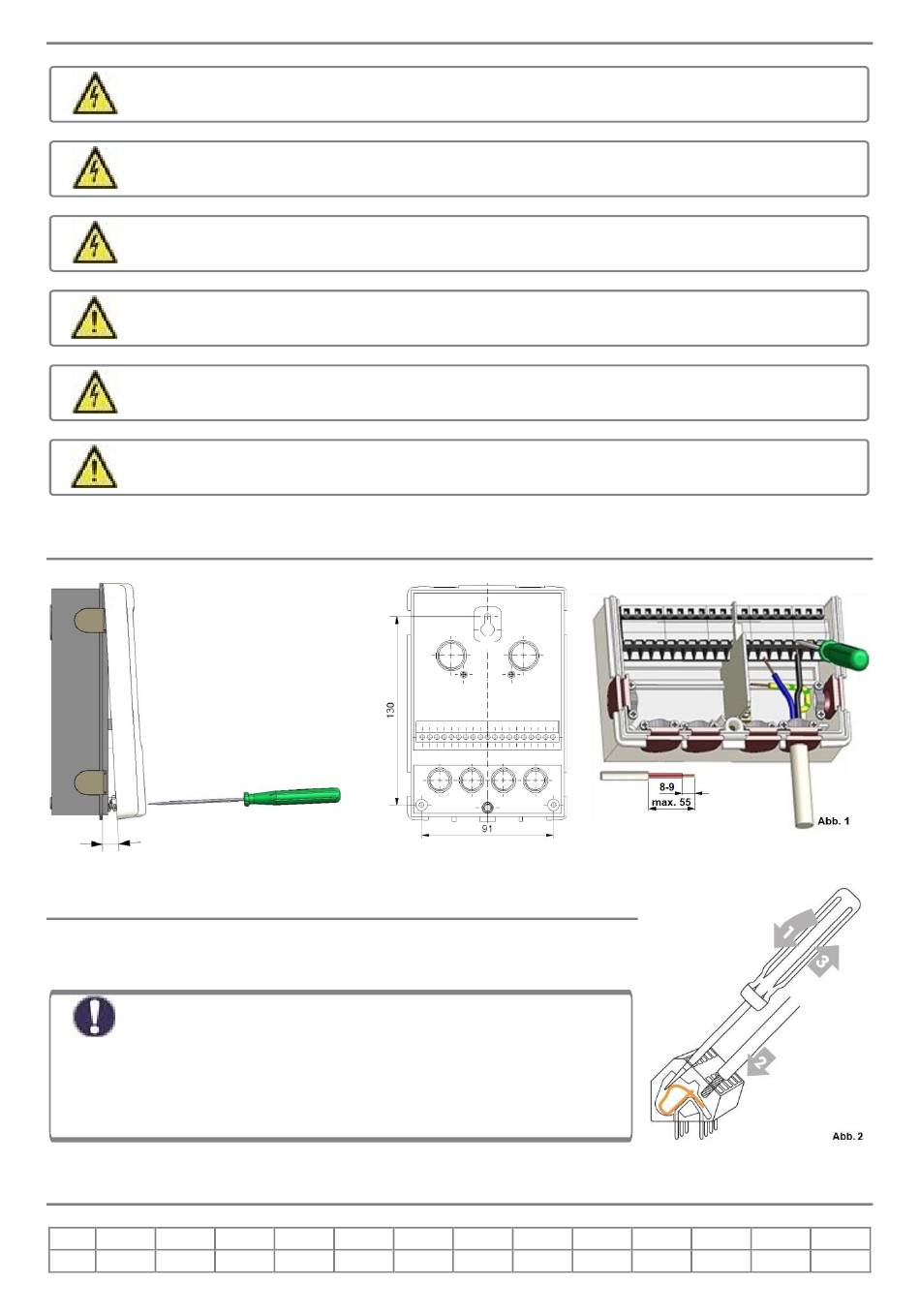

Elektrischer Anschluss

Vor Arbeiten am Gerät die Stromzuleitung abschalten und gegen Wiedereinschalten sichern! Spannungsfreiheit
prüfen! Der elektrische Anschluss darf nur durch eine Fachkraft unter Berücksichtigung der geltenden
Vorschriften durchgeführt werden.
Der elektrische Anschluss darf nur durch eine Fachkraft unter Berücksichtigung der geltenden Vorschriften
durchgeführt werden. Das Gerät darf nicht in Betrieb genommen werden, wenn es am Gehäuse sichtbare
Schäden wie z.B. Risse gibt.
Das Gerät darf von hinten nicht zugänglich sein.
Kleinspannungsführende Leitungen wie Temperaturfühlerleitungen sind getrennt von netzspannungsführenden
Leitungen zu verlegen. Temperaturfühlerleitungen nur in die linke Seite und netzspannungsführende Leitungen
nur in die rechte Seite des Gerätes einführen.
In der Spannungsversorgung des Reglers ist bauseitig eine allpolige Trennvorrichtung z.B. Heizungsnotschalter
vorzusehen.
Die am Gerät anzuschließenden Leitungen dürfen maximal 55 mm abgemantelt werden und der Kabelmantel
soll genau bis hinter die Zugentlastung ins Gehäuse reichen.

Montage

1. Deckelschraube mit passendem
Werkzeug komplett lösen.
2. Klemmraumabdeckung vorsichtig
vom Unterteil abziehen.
Beim Abziehen werden auch die
Klemmen ausgeklinkt.
3. Gehäuseoberteil zur Seite legen.
Nicht auf die Elektronik fassen.
Installation der Temperaturfühler
Der Regler arbeitet mit Pt1000-Temperaturfühlern, die für eine gradgenaue Temperatur-
erfassung sorgen, um die Anlagenfunktion regeltechnisch optimal sicherzustellen.
Die Fühlerleitungen, z.B. für einen Außentemperaturfühler, können bei Bedarf
mit einem Kabel von mindestens 0,75 mm² auf maximal 30 m verlängert
werden.
Achten Sie darauf, dass hierbei keine Übergangswiderstände auftreten!
Platzieren Sie die Fühler genau im zu messenden Bereich!
Verwenden Sie nur den für das jeweilige Einsatzgebiet passenden Tauch-,
Rohranlege- oder Flachanlegefühler mit dem entsprechend zulässigen
Temperaturbereich.
Widerstandstabelle für Pt1000 Sensoren
°C -20 -10
Ω
922 961
0 10 20
1000 1039 1077
30 40 50
1116 1155 1194
11
60 70 80
1232 1270 1308
90 100
1347 1385
