10. Einstellungen
Je nach gewählter Hydraulikvariante 1-15 können unterschiedliche
Einstellungen vorgenommen werden. In der Tabelle 10.14 wird das
näher erläutert. Zusätzlich werden in der Tabelle die zugehörigen
Achtung
Bezugsfühler und Schaltausgänge angegeben. Auf den folgenden
Seiten werden die Einstellungen allgemeingültig beschrieben.
10.1 Tmin S1
Wird dieser Wert an Fühler 1 überschritten und sind auch die anderen
Bedingungen erfüllt, schaltet der Regler die zugehörige Pumpe bzw. das
Ventil ein. Wenn die Temperatur an Fühler 1 um 5°C unter diesen Wert
fällt, wird die Pumpe bzw. das Ventil wieder ausgeschaltet.
Einstellbereich : 0°C bis 99°C / Voreinstellung : 20°C
10.2 Tmin S2
Wird dieser Wert an Fühler 2 überschritten und sind auch die anderen
Bedingungen erfüllt, schaltet der Regler die zugehörige Pumpe bzw. das
Ventil ein. Wenn die Temperatur an Fühler 2 um 5°C unter diesen Wert
fällt, wird die Pumpe bzw. das Ventil wieder ausgeschaltet.
Einstellbereich : 0°C bis 99°C / Voreinstellung : 40°C
10.3 Tmin S3
Wird dieser Wert an Fühler 3 überschritten und sind auch die anderen
Bedingungen erfüllt, schaltet der Regler die zugehörige Pumpe bzw. das
Ventil ein. Wenn die Temperatur an Fühler 3 um 5°C unter diesen Wert
fällt, wird die Pumpe bzw. das Ventil wieder ausgeschaltet.
Einstellbereich : 0°C bis 99°C / Voreinstellung : 20°C
Einstellungen
= Freigabe-/Starttemperatur an Fühler 1
Menü 5.x
= Freigabe-/Starttemperatur an Fühler 2
Menü 5.x
= Freigabe-/Starttemperatur an Fühler 3
Menü 5.x

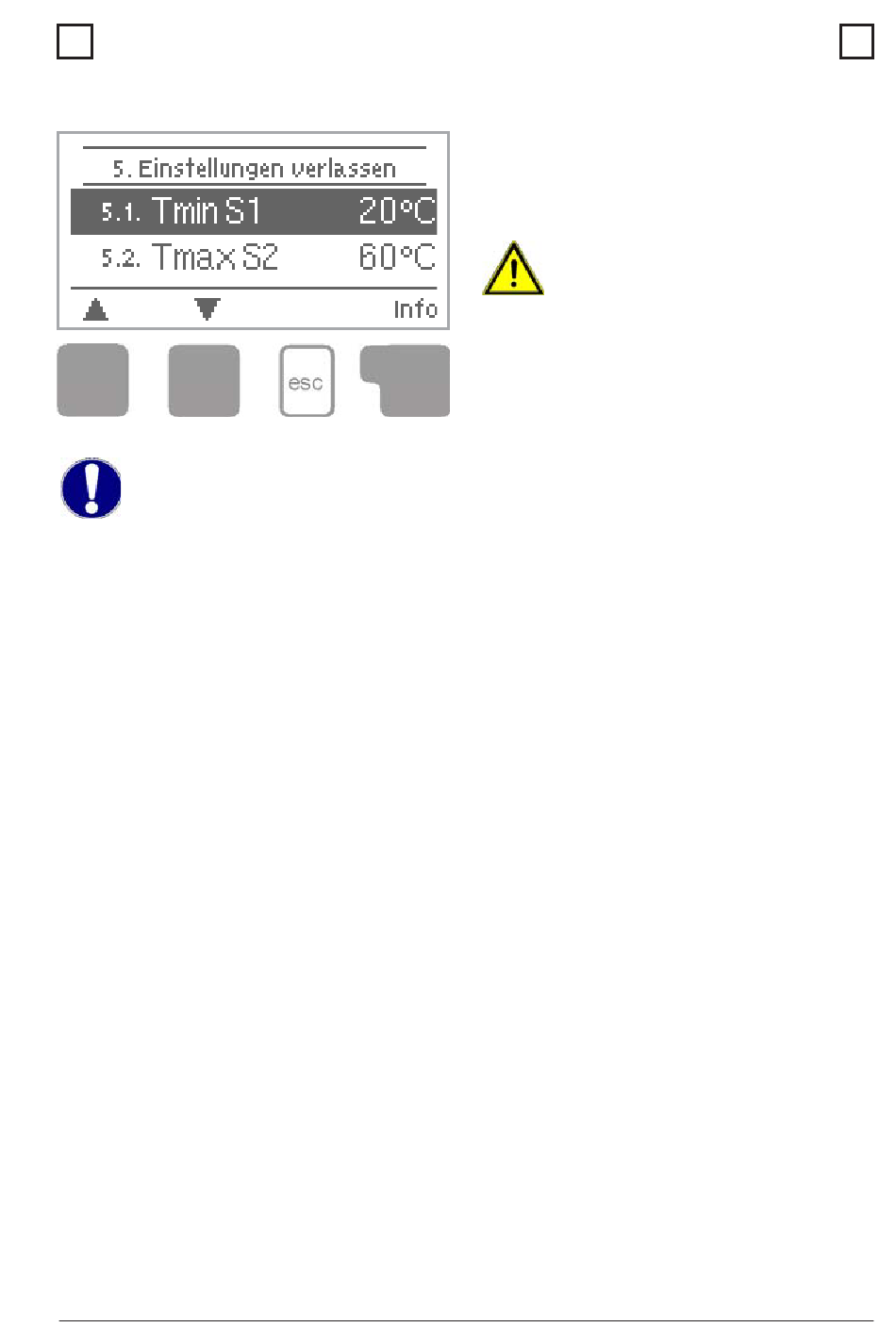

Menü 5
Im Menü "5. Einstellungen" werden
die für die Regelfunktion nötigen
Grundeinstellungen vorgenommen.
Die bauseits vorzusehenden
Sicherheitseinrichtungen
werden keinesfalls ersetzt!
Achtung
Das Menü wird durch Drücken von
"esc" oder auch bei Anwahl von
"Einstellungen verlassen" beendet.
