TR-Electronic CEH-80 Serie Gesamt-Bedienungsanleitung Seite 222

Steckerbelegung / Pin assignment
Die Schirmung ist großflächig auf das Gegensteckergehäuse aufzulegen!
Empfehlung: Potentialausgleich [A] großflächig mit dem Erdungsanschluss verbinden. /
The shielding is to be connected with large surface on the
mating connector housing!
Recommendation: Connect the potential equalisation [A] to the
grounding connection across a sufficiently sized surface.

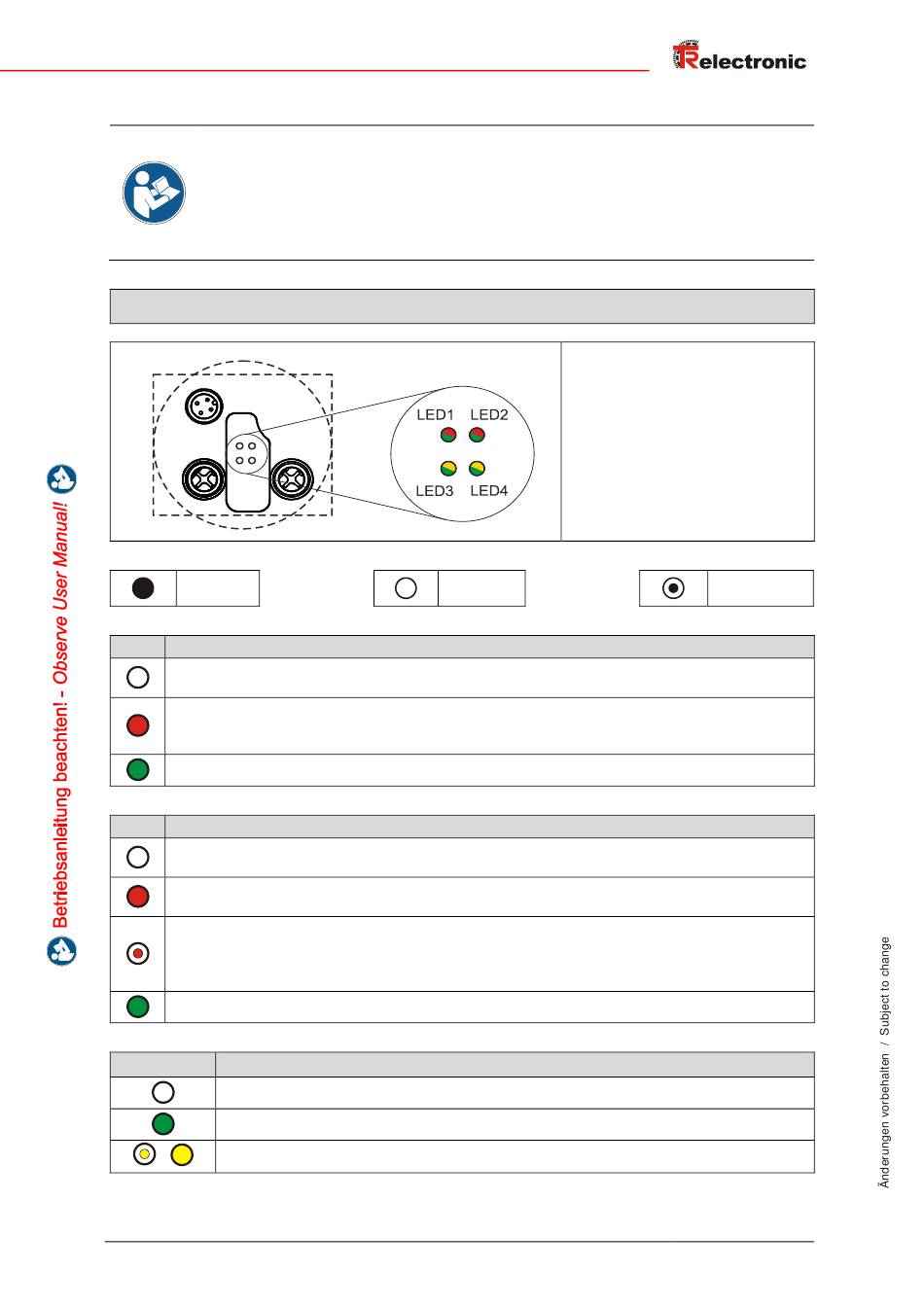

Status-LEDs
EIN / ON
LED1 DEV - Device-Status LED
Spannungsversorgung fehlt; Hardware defekt /
Voltage supply absent, Hardware defective
Mess-System defekt; falsche Positionsausgabe; Speicherfehler; Presetwert außerhalb Bereich /
Measuring system defective; wrong Position output; Memory error;
Preset value out of range
Normalbetrieb; Datenaustausch / Normal operation; Data exchange
LED2 NET - Net-Status LED
Spannungsversorgung fehlt; Hardware defekt /
Voltage supply absent, Hardware defective
keine Verbindung zu einem IO-Controller; kein Datenaustausch /
No connection to a IO controller; no data exchange
Parametrierungsfehler; ungültige Konfigurationsparameter; kein Datenaustausch;
Master-Lebenszeichenfehler /
Parameterisation fault; invalid configuration parameters;
no data exchange; Master Sign-Of-Life failure
Datenaustausch / Data exchange
LED3 / LED4 PORT1 / PORT2 - Link/Data LEDs
keine Ethernet-Verbindung hergestellt / No ethernet connection established
Ethernet-Verbindung hergestellt / Ethernet connection established
/
Datenaustausch aktiv/ data exchange active
TR - ELECTRONIC GmbH, Eglishalde 6, 78647 Trossingen, Tel. ++49 (0)7425 / 228-0, Fax ++49 (0)7425 / 228-33
Edition-/Rev.-Date: 03/15/2021
AUS / OFF
Document-/Rev.-No.: TR-ECE-TI-DGB-0306-10
LED1: Device Status
(grün, rot / green, red)
LED2: Net Status
(grün, rot / green, red)
LED3: PORT1, Data / Link
(grün, gelb / green, yellow)
LED4: PORT2, Data / Link
(grün, gelb / green, yellow)
BLINKEND /
FLASHING
Page 2 of 2
