Linke E/A-Platine; Entfernen Der Linken E/A-Platine - Dell Alienware M17 R2 Servicehandbuch

Info über diese Aufgabe

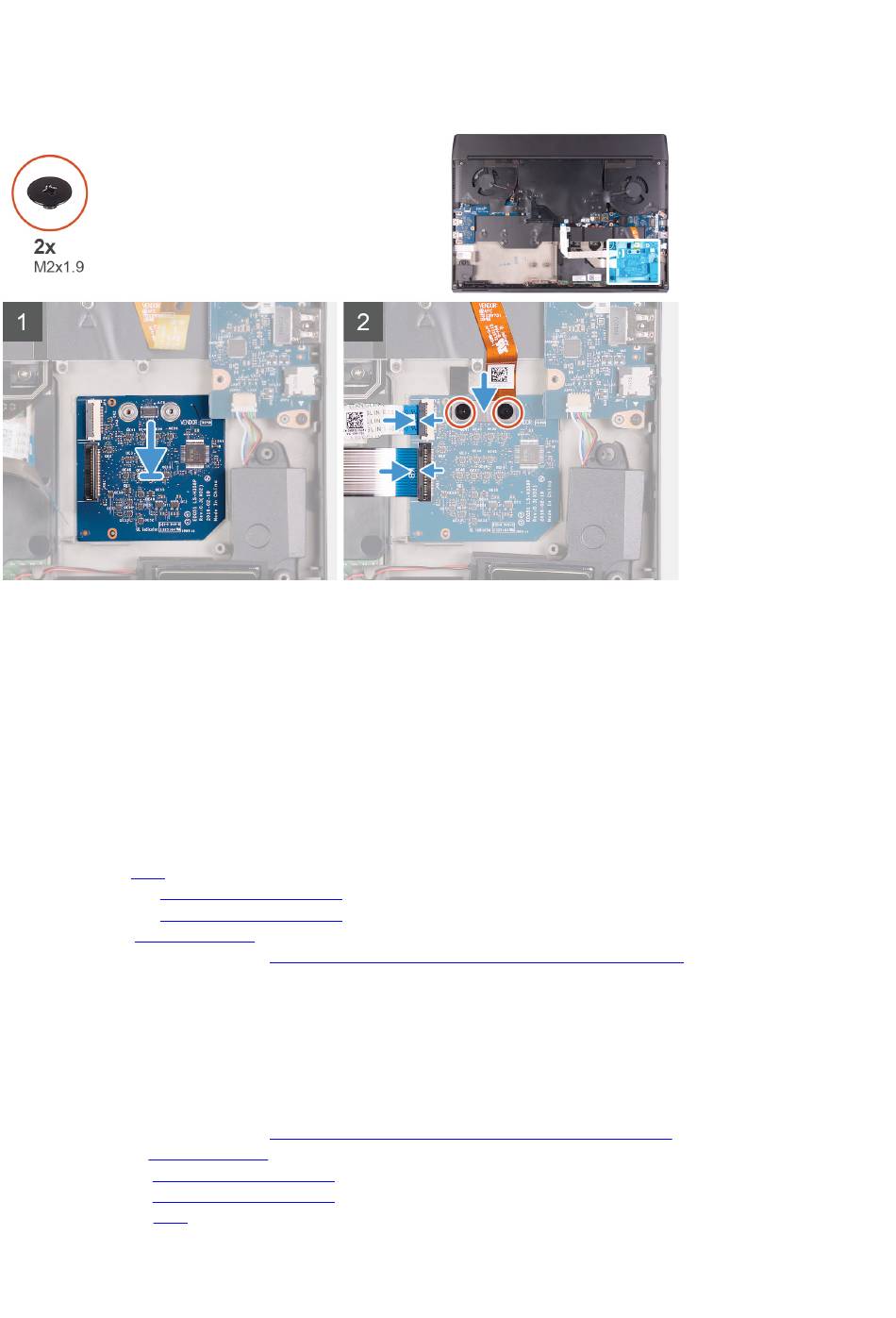

Die nachfolgende Abbildung zeigt die Position der Tastatursteuerungsplatine und bietet eine visuelle Darstellung des
Installationsverfahrens.
Schritte
1. Setzen Sie die Tastatursteuerungsplatine mithilfe der Führungsstifte in die Handballenstützenbaugruppe ein.
2. Verbinden Sie das Kabel der Tastatursteuerungsplatine mit der Tastatursteuerungsplatine und schließen Sie die
Anschlussverriegelung.
3. Verbinden Sie das Tastaturkabel mit der Tastatursteuerungsplatine und schließen Sie die Anschlussverriegelung.
4. Verbinden Sie das Kabel für die Tastaturhintergrundbeleuchtung mit der Tastatursteuerungsplatine.
5. Bringen Sie die zwei Schrauben (M2x1,9) zur Befestigung des Kabels für die Tastaturhintergrundbeleuchtung an der
Tastatursteuerungsplatine wieder an.
Nächste Schritte
1. Bauen Sie den Akku ein.
2. Installieren Sie das 2230-Solid-State-Laufwerk. (falls zutreffend)
3. Installieren Sie das 2280-Solid-State-Laufwerk. (falls zutreffend)
4. Bringen Sie die Bodenabdeckung
5. Folgen Sie den Anweisungen unter

Linke E/A-Platine

Entfernen der linken E/A-Platine

Voraussetzungen
1. Folgen Sie den Anweisungen unter
2. Entfernen Sie die Bodenabdeckung.
3. Entfernen Sie das 2230-Solid-State-Laufwerk. (falls zutreffend)
4. Entfernen Sie das 2280-Solid-State-Laufwerk. (falls zutreffend)
5. Entfernen Sie den Akku.
an.
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
Computers.
Computers.
35
