Installieren Des Touchpads - Dell Alienware m17 R2 Servicehandbuch

5. Öffnen Sie die Verriegelung und trennen Sie das Touchpadkabel vom Touchpad.
6. Heben Sie das Touchpad-Kabel aus der Handballenstützenbaugruppe heraus.
7. Entfernen Sie die vier Schrauben (M2x2,5), mit denen das Touchpad an der Handballenstützenbaugruppe befestigt ist.
8. Heben Sie das Touchpad von der Handballenstützen-Baugruppe.

Installieren des Touchpads

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das
Installationsverfahren durchführen.
Info über diese Aufgabe

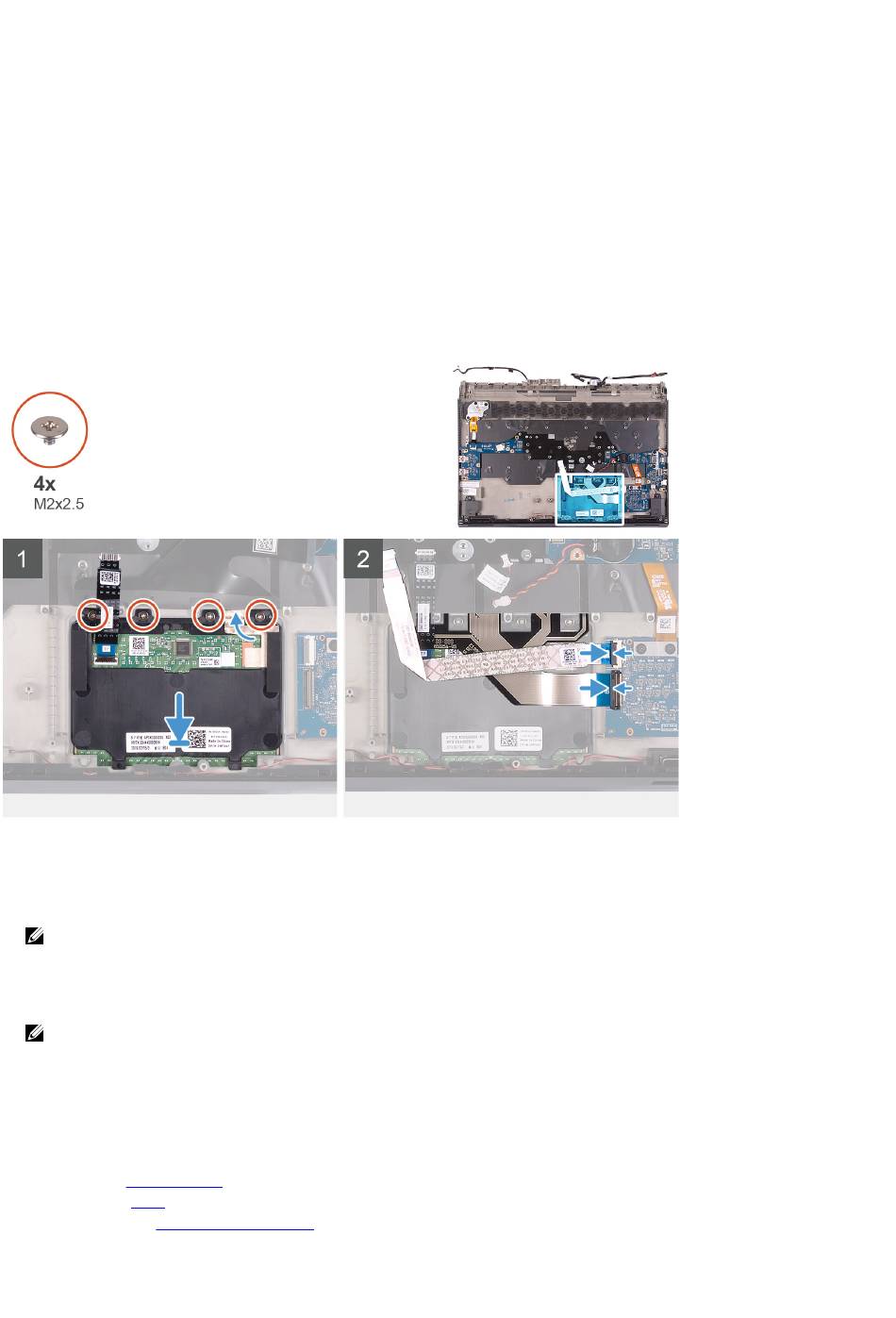

Die nachfolgende Abbildung zeigt die Position des Touchpads und bietet eine visuelle Darstellung des Installationsverfahrens.
Schritte
1. Setzen Sie das Touchpad in den Steckplatz auf der Handballenstützen-Baugruppe.
ANMERKUNG: Den Computer herumdrehen und den Bildschirm öffnen. Stellen Sie sicher, dass das Touchpad an
allen vier Seiten gleich ausgerichtet sind.
2. Bringen Sie die vier Schrauben (M2x2,5) zur Befestigung des Touchpads an der Handballenstützenbaugruppe wieder an.
3. Verbinden Sie das Touchpad-Kabel mit dem Touchpad und schließen Sie die Verriegelung.
ANMERKUNG: Dieser Schritt trifft nur zu, wenn das Touchpad-Kabel nicht ausgetauscht wird.
4. Falten Sie das Tastaturkabel nach unten.
5. Verbinden Sie das Tastaturkabel mit der Tastatursteuerungsplatine und schließen Sie die Verriegelung.
6. Verbinden Sie das Kabel der Tastatursteuerungsplatine mit der Tastatursteuerungsplatine und schließen Sie die Verriegelung.
Nächste Schritte
1. Bauen Sie die Systemplatine
2. Bauen Sie den Akku ein.
3. Installieren Sie die hintere
52
ein. (trifft nur zu, wenn das Touchpad-Kabel ausgetauscht wurde)
E/A-Abdeckung.
