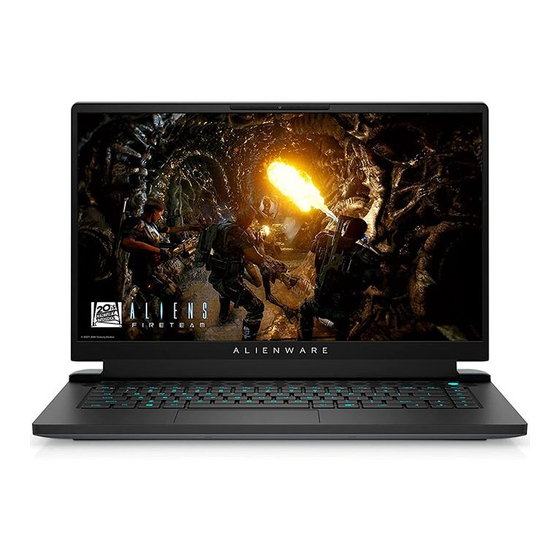

Dell Alienware m15 Ryzen Edition R5 Servicehandbuch
Vorschau ausblenden
Andere Handbücher für Alienware m15 Ryzen Edition R5:
- Einrichtung und technische daten (23 Seiten)
Verwandte Anleitungen für Dell Alienware m15 Ryzen Edition R5
Inhaltszusammenfassung für Dell Alienware m15 Ryzen Edition R5
- Seite 1 Alienware m15 Ryzen Edition R5 Service-Handbuch Vorschriftenmodell: P109F Vorschriftentyp: P109F002/P109F003 April 2021 Rev. A00...
- Seite 2 WARNUNG: Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2021 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
-
Seite 3: Inhaltsverzeichnis
Transport empfindlicher Komponenten..........................8 Nach der Arbeit an Komponenten im Inneren des Computers..................9 Kapitel 2: Entfernen und Einbauen von Komponenten.................10 Empfohlene Werkzeuge..............................10 Schraubenliste..................................10 Hauptkomponenten von Alienware m15 Ryzen Edition R5....................11 Bodenabdeckung................................13 Entfernen der Bodenabdeckung..........................13 Anbringen der Bodenabdeckung..........................16 Akku....................................19 Vorsichtshinweise zu Lithium-Ionen-Batterien...................... - Seite 4 Touchpad.....................................41 Entfernen des Touchpads..............................41 Installieren des Touchpads............................43 Netzadapteranschluss................................ 44 Entfernen des Netzadapteranschlusses........................44 Einbauen des Netzadapter-Ports..........................45 Bildschirmbaugruppe.................................46 Entfernen der Bildschirmbaugruppe........................... 46 Einbauen der Bildschirmbaugruppe..........................49 Tastatursteuerungsplatine..............................52 Entfernen der Tastatursteuerungsplatine........................52 Installieren der Tastatursteuerungsplatine........................52 Systemplatine..................................53 Entfernen der Systemplatine............................53 Einbauen der Systemplatine............................
- Seite 5 Kapitel 6: Wie Sie Hilfe bekommen und Kontaktaufnahme mit Alienware........80...
-
Seite 6: Kapitel 1: Arbeiten An Komponenten Im Inneren Des Computers
VORSICHT: Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen Sie die Sicherheitshinweise, die Sie zusammen mit dem Produkt erhalten haben bzw. -
Seite 7: Schutz Vor Elektrostatischer Entladung
Produktlebensdauer). Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar. -
Seite 8: Komponenten Eines Esd-Service-Kits
Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden. -
Seite 9: Nach Der Arbeit An Komponenten Im Inneren Des Computers
Nach der Arbeit an Komponenten im Inneren des Computers Info über diese Aufgabe VORSICHT: Im Inneren des Computers vergessene oder lose Schrauben können den Computer erheblich beschädigen. Schritte 1. Bringen Sie alle Schrauben wieder an und stellen Sie sicher, dass sich im Inneren des Computers keine losen Schrauben mehr befinden. -
Seite 10: Kapitel 2: Entfernen Und Einbauen Von Komponenten
Entfernen und Einbauen von Komponenten ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: ● Kreuzschlitzschraubendreher Größe 0 Schraubenliste ANMERKUNG: Beim Entfernen der Schrauben von einer Komponente wird empfohlen, sich den Schraubentyp und die Menge der Schrauben zu notieren und die Schrauben anschließend in einer Box aufzubewahren. -
Seite 11: Hauptkomponenten Von Alienware M15 Ryzen Edition R5
M2.5x2.5 Touchpad M2x2 Tastatursteuerungsplatine M2x2 Hintere E/A-Abdeckung M2x4 Hintere E/A-Abdeckung M2.5x5 Netzadapteranschlusshalterung M2x4 Systemplatine M2x4 Kühlkörperbaugruppe M2x4 USB-Platine M2x4 Netzschalter M2x2 Hauptkomponenten von Alienware m15 Ryzen Edition Die folgende Abbildung zeigt die wichtigsten Komponenten von Alienware m15 Ryzen Edition R5. - Seite 12 1. Bodenabdeckung 2. Kühlabdeckung des 2280-SSD-Laufwerks 3. 2280-Solid-State-Festplatte 4. Kühlabdeckung des 2230-SSD-Laufwerks 5. 2230-Solid-State-Festplatte 6. Linker Lüfter...
-
Seite 13: Bodenabdeckung
24.Wireless-Kartenhalterung 25.Systemplatine 26.Halterung des USB-Typ-C-Ports ANMERKUNG: Dell stellt eine Liste der Komponenten und ihrer Artikelnummern für die ursprüngliche erworbene Systemkonfiguration bereit. Diese Teile sind gemäß der vom Kunden erworbenen Gewährleistung verfügbar. Wenden Sie sich bezüglich Kaufoptionen an Ihren Dell Vertriebsmitarbeiter. - Seite 15 Schritte 1. Entfernen Sie die zwei Schrauben (M2.5x5), mit denen die Bodenabdeckung an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 2. Lösen Sie die zwei unverlierbaren Schrauben (M2.5x8.5+3.5), mit denen die Bodenabdeckung an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 3. Lösen Sie die vier unverlierbaren Schrauben (M2.5x1.7+3.3), mit denen die Bodenabdeckung an der Handballenstützen- und Tastaturbaugruppe befestigt ist.
-
Seite 16: Anbringen Der Bodenabdeckung
ANMERKUNG: Durch das Lösen der vier Schrauben entsteht ein Spalt, der es Ihnen ermöglicht, die Bodenabdeckung von der Handballenstützen- und Tastaturbaugruppe zu hebeln und abzuheben. 4. Hebeln Sie die Bodenabdeckung von der Mitte der vorderen Kante aus auf. 5. Hebeln Sie die linke Seite und die rechte Seite der Bodenabdeckung auf. 6. - Seite 18 Schritte 1. Verbinden Sie das Batteriekabel mit der Hauptplatine. 2. Schieben Sie die Kerben auf der Oberseite der Bodenabdeckung unter die hintere E/A-Abdeckung und lassen Sie die Bodenabdeckung in der Handballenstützenbaugruppe einrasten. 3. Bringen Sie die zwei Schrauben (M2.5x5) zur Befestigung der Bodenabdeckung an der Handballenstützen- und Tastaturbaugruppe wieder an.
-
Seite 19: Akku
● Wenn sich eine Batterie aufbläht und in Ihrem Computer stecken bleibt, versuchen Sie nicht, sie zu lösen, da das Durchstechen, Biegen oder Zerdrücken einer Lithium-Ionen-Batterie gefährlich sein kann. Wenden Sie sich in einem solchen Fall an den technischen Support von Dell. Siehe www.dell.com/contactdell. ● Erwerben Sie ausschließlich original Batterien von www.dell.com... -
Seite 20: Einsetzen Des Akkus
Schritte 1. Trennen Sie das Batteriekabel von der Systemplatine (falls nicht zuvor getrennt). ANMERKUNG: Bewahren Sie das Batteriekabel nach dem Entfernen der Batterie sicher auf. Die Ersatzbatterie wird nicht mit Batteriekabel geliefert. Wenn Sie das Batteriekabel austauschen möchten, muss es separat erworben werden. 2. -
Seite 21: Ssd-Laufwerk
Schritte 1. Platzieren Sie den Akku mithilfe der Führungsstifte auf der Handballenstützen- und Tastaturbaugruppe. 2. Richten Sie die Schraubenbohrungen auf dem Akku an den Schraubenbohrungen auf der Handballenstützen- und Tastaturbaugruppe aus. 3. Bringen Sie die vier Schrauben (M2x4) zur Befestigung der Batterie an der Handballenstützen- und Tastaturbaugruppe wieder 4. -
Seite 22: Installieren Des 2230-Ssd-Laufwerks Im Ssd-Steckplatz Eins
Info über diese Aufgabe ANMERKUNG: Diese Vorgehensweise gilt nur für Computer mit installiertem 2230-Solid-State-Laufwerk in SSD-Steckplatz eins. Die folgende Abbildung zeigt die Position des 2230-Solid-State-Laufwerks, das in SSD-Steckplatz eins installiert ist, und stellt das Verfahren zum Entfernen bildlich dar. Schritte 1. -
Seite 23: Entfernen Des 2280-Ssd-Laufwerks Aus Dem Ssd-Steckplatz Eins
Schritte 1. Richten Sie die Kerbe auf dem SSD-Laufwerk an der Lasche am SSD-Steckplatz aus. 2. Schieben Sie das SSD-Laufwerk in den SSD-Steckplatz. 3. Setzen Sie die Kühlabdeckung auf das SSD-Laufwerk. 4. Richten Sie die Schraubenbohrungen auf der Kühlabdeckung an den Schraubenbohrungen auf dem SSD-Laufwerk und auf der Systemplatine aus. -
Seite 24: Installieren Des 2280-Ssd-Laufwerks Im Ssd-Steckplatz Eins
Schritte 1. Entfernen Sie die zwei Schrauben (M2x4), mit denen die Kühlabdeckung am SSD-Laufwerk und an der Systemplatine befestigt ist. 2. Heben Sie die Kühlabdeckung vom SSD-Laufwerk ab. 3. Schieben Sie das Solid-State-Laufwerk aus dem Steckplatz für Solid-State-Laufwerke auf der Systemplatine und heben Sie es Installieren des 2280-SSD-Laufwerks im SSD-Steckplatz eins Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren... -
Seite 25: Entfernen Des 2230-Ssd-Laufwerks Aus Dem Ssd-Steckplatz Zwei
Schritte 1. Richten Sie die Kerbe auf dem SSD-Laufwerk an der Lasche am SSD-Steckplatz aus. 2. Schieben Sie das SSD-Laufwerk in den SSD-Steckplatz. 3. Setzen Sie die Kühlabdeckung auf das SSD-Laufwerk. 4. Richten Sie die Schraubenbohrungen auf der Kühlabdeckung an den Schraubenbohrungen auf dem SSD-Laufwerk und auf der Systemplatine aus. -
Seite 26: Installieren Des 2230-Ssd-Laufwerks Im Ssd-Steckplatz Zwei
Die folgende Abbildung zeigt die Position des 2230-Solid-State-Laufwerks, das in SSD-Steckplatz zwei installiert ist, und stellt das Verfahren zum Entfernen bildlich dar. Schritte 1. Entfernen Sie die zwei Schrauben (M2x4), mit denen die Kühlabdeckung an der Hauptplatine und der Handauflagen-Tastatur- Baugruppe befestigt ist. -
Seite 27: Entfernen Des 2280-Ssd-Laufwerks Aus Dem Ssd-Steckplatz Zwei
Schritte 1. Richten Sie die Kerbe auf dem SSD-Laufwerk an der Lasche am SSD-Steckplatz aus. 2. Schieben Sie das SSD-Laufwerk in den SSD-Steckplatz. 3. Platzieren Sie die Solid-State-Laufwerk-Halterung auf dem Solid-State-Laufwerk. 4. Richten Sie die Schraubenbohrungen auf der Kühlabdeckung an den Schraubenbohrungen auf dem SSD-Laufwerk und auf der Systemplatine aus. -
Seite 28: Installieren Des 2280-Ssd-Laufwerks Im Ssd-Steckplatz Zwei
Schritte 1. Entfernen Sie die zwei Schrauben (M2x4), mit denen die Kühlabdeckung an der Hauptplatine und der Handauflagen-Tastatur- Baugruppe befestigt ist. 2. Heben Sie die Kühlabdeckung vom SSD-Laufwerk ab. 3. Schieben Sie das Solid-State-Laufwerk aus dem Steckplatz für Solid-State-Laufwerke auf der Systemplatine und heben Sie es Installieren des 2280-SSD-Laufwerks im SSD-Steckplatz zwei Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren... -
Seite 29: Verfahren Zum Verschieben Der Schraubbohrung In Ssd-Steckplatz 1
Schritte 1. Richten Sie die Kerbe auf dem SSD-Laufwerk an der Lasche am SSD-Steckplatz aus. 2. Schieben Sie das SSD-Laufwerk in den SSD-Steckplatz. 3. Platzieren Sie die Solid-State-Laufwerk-Halterung auf dem Solid-State-Laufwerk. 4. Richten Sie die Schraubenbohrungen auf der Kühlabdeckung an den Schraubenbohrungen auf dem SSD-Laufwerk und auf der Systemplatine aus. -
Seite 30: Verfahren Zum Verschieben Der Schraubbohrung In Ssd-Steckplatz 2
3. Informationen zum Installieren des 2230-SSD-Laufwerks in SSD-Steckplatz eins finden Sie unter Installieren des 2230-SSD- Laufwerks im SSD-Steckplatz eins. 4. Informationen zum Installieren des 2280-SSD-Laufwerks in SSD-Steckplatz eins finden Sie unter Installieren des 2280-SSD- Laufwerks im SSD-Steckplatz eins. Verfahren zum Verschieben der Schraubbohrung in SSD-Steckplatz 2 Info über diese Aufgabe Der Computer unterstützt die folgenden zwei SSD-Formfaktoren in Steckplatz 2: ●... -
Seite 31: Lautsprecher
3. Informationen zum Installieren des 2230-SSD-Laufwerks in SSD-Steckplatz zwei finden Sie unter Installieren des 2230-SSD- Laufwerks im SSD-Steckplatz zwei. 4. Informationen zum Installieren des 2280-SSD-Laufwerks in SSD-Steckplatz zwei finden Sie unter Installieren des 2280-SSD- Laufwerks im SSD-Steckplatz zwei. Lautsprecher Entfernen der Lautsprecher Voraussetzungen 1. -
Seite 32: Einbauen Der Lautsprecher
Schritte 1. Trennen Sie das Lautsprecherkabel von der Hauptplatine. 2. Entfernen Sie das Klebeband, mit dem das Lautsprecherkabel an der Handballenstützen-Tastatur-Baugruppe befestigt ist. 3. Notieren Sie sich die Kabelführung des Lautsprechers und entfernen Sie das Lautsprecherkabel aus den Kabelführungen auf der Handballenstützen- und Tastaturbaugruppe. -
Seite 33: E/A-Platine
3. Bringen Sie die Bodenabdeckung 4. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. E/A-Platine Entfernen der E/A-Platine Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. -
Seite 34: Speichermodul
Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der E/A-Platine und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1. Lösen Sie die Schutzfolie der Systemplatine. 2. Richten Sie die E/A-Platine aus und setzen Sie sie auf die Handballenstützen-Tastatur-Baugruppe. 3. -
Seite 35: Einsetzen Des Speichermoduls
Schritte 1. Heben Sie die Schutzfolie der Systemplatine an, um auf das Speichermodul zugreifen zu können. 2. Drücken Sie die Sicherungsklammern auf beiden Seiten des Speichermodulsteckplatzes vorsichtig mit den Fingerspitzen auseinander, bis das Speichermodul herausspringt. 3. Entfernen Sie das Speichermodul aus dem Speichermodulsteckplatz. ANMERKUNG: Wiederholen Sie die Schritte 1 und 3, um ggf. - Seite 36 Schritte 1. Heben Sie die Schutzfolie der Systemplatine an, um auf den Speichermodulsteckplatz zugreifen zu können. 2. Richten Sie die Kerbe am Speichermodul an der Halterung des Speichermodulsteckplatzes aus. 3. Schieben Sie das Speichermodul schräg in den Steckplatz, sodass es fest sitzt. 4.
-
Seite 37: Wireless-Karte
Wireless-Karte Entfernen der Wireless-Karte Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der Wireless-Karte und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. -
Seite 38: Einbauen Der Wireless-Karte
2. Entfernen Sie die Schraube (M2x4), mit der die Halterung der Wireless-Karte an der Systemplatine und der Handballenstützen- Tastatur-Baugruppe befestigt ist. 3. Heben Sie die Wireless-Kartenhalterung von der Wireless-Karte. 4. Trennen Sie die Antennenkabel von der Wireless-Karte. 5. Ziehen Sie die Wireless-Card aus dem Mini-Card-Steckplatz heraus. Einbauen der Wireless-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren... -
Seite 39: Hintere E/A-Abdeckung
Schritte 1. Heben Sie die Schutzfolie der Systemplatine an, um auf den Wireless-Kartensteckplatz zugreifen zu können. 2. Verbinden Sie die Antennenkabel mit der Wireless-Karte. Die folgende Tabelle enthält die Farbcodierung der Antennenkabel für alle vom Computer unterstützten Wireless-Karten. Tabelle 2. Farbcodierung des Antennenkabels Anschlüsse auf der Antennenkabelfarbe Siebdruckbeschriftung... -
Seite 40: Installieren Der Hinteren E/A-Abdeckung
Schritte 1. Entfernen Sie die zwei Schrauben (M2x4), mit denen die hintere E/A-Abdeckung an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 2. Entfernen Sie die zwei Schrauben (M2.5x5), mit denen die hintere E/A-Abdeckung an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 3. Trennen Sie das Tron-Anzeigekabel von der Systemplatine ab. 4. -
Seite 41: Touchpad
Schritte 1. Schieben Sie die E/A-Abdeckung auf die Handballenstützen- und Tastaturbaugruppe, bis sie einrastet. 2. Bringen Sie die zwei Schrauben (M2x4) zur Befestigung der rückseitigen E/A-Abdeckung an der Handballenstützen- und Tastaturbaugruppe wieder an. 3. Verbinden Sie das Tron-Beleuchtungskabel mit der Systemplatine. 4. - Seite 42 3. Entfernen Sie die Batterie. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position des Touchpads und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Entfernen Sie das Lautsprecherkabel aus den Kabelführungen auf der Handballenstützen-Tastatur-Baugruppe. 2. Öffnen Sie den Riegel und trennen Sie das Touchpadkabel von der Hauptplatine. 3.
-
Seite 43: Installieren Des Touchpads
Installieren des Touchpads Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position des Touchpads und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1. -
Seite 44: Netzadapteranschluss
Nächste Schritte 1. Bauen Sie die Batterie ein. 2. Bringen Sie die Bodenabdeckung 3. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Netzadapteranschluss Entfernen des Netzadapteranschlusses Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 45: Einbauen Des Netzadapter-Ports
3. Ziehen Sie das Bildschirmkabel von der Systemplatine ab und entfernen Sie das Bildschirmkabel aus dem Steckplatz auf der Systemplatine. 4. Heben Sie den Abschnitt der Systemplatinen-Schutzfolie neben dem linken Kühlungslüfter an. 5. Entfernen Sie die beiden Schrauben (M2x4) von der Netzadapteranschlusshalterung, mit denen der Netzadapteranschluss an der Systemplatine befestigt ist. -
Seite 46: Bildschirmbaugruppe
3. Platzieren Sie den Netzadapteranschluss im Steckplatz auf der Systemplatine. 4. Richten Sie die Schraubenbohrungen der Netzadapteranschlusshalterung an den Schraubenbohrungen der Systemplatine aus. 5. Bringen Sie die zwei Schrauben (M2x4) zur Befestigung der Halterung des Netzadapteranschlusses an der Systemplatine wieder 6. - Seite 48 Schritte 1. Öffnen Sie den Riegel und trennen Sie das Bildschirmkabel von der Hauptplatine. 2. Trennen Sie das Alienhead LED-Kabel von der Systemplatine. 3. Ziehen Sie das Kabel der RGB-IR-Kamera von der USB-Platine ab. ANMERKUNG: Dieser Schritt gilt für Geräte, die mit einem hybriden RGB-IR-Kameramodul ausgeliefert werden. 4.
-
Seite 49: Einbauen Der Bildschirmbaugruppe
9. Entfernen Sie die sechs Schrauben (M2.5x5), mit denen die Bildschirmscharniere an der Handballenstützen- und Tastaturbaugruppe befestigt sind. 10. Heben Sie die Bildschirmbaugruppe aus der Handballenstützen- und Tastaturbaugruppe heraus. 11. Nachdem alle oben beschriebenen Schritte ausgeführt wurden, bleibt nur noch die Bildschirmbaugruppe übrig. Einbauen der Bildschirmbaugruppe Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren... - Seite 51 Schritte 1. Richten Sie die Schraubenbohrungen der Bildschirmscharniere an den Schraubenbohrungen der Handballenstützen- und Tastaturbaugruppe aus und platzieren Sie die Bildschirmbaugruppe auf der Handballenstützen- und Tastaturbaugruppe. 2. Führen Sie das Bildschirmkabel durch die Kabelführungen auf der Handballenstützen- und Tastaturbaugruppe. 3. Führen Sie das RGB-IR-Kamerakabel durch die Kabelführungen auf der Handballenstützen- und Tastaturbaugruppe. ANMERKUNG: Dieser Schritt gilt für Geräte, die mit einem hybriden RGB-IR-Kameramodul ausgeliefert werden.
-
Seite 52: Tastatursteuerungsplatine
Tastatursteuerungsplatine Entfernen der Tastatursteuerungsplatine Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. 3. Entfernen Sie die Batterie. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der Tastatursteuerungsplatine und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. -
Seite 53: Systemplatine
Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der Tastatursteuerungsplatine und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1. Setzen Sie die Tastatursteuerungsplatine mithilfe der Führungsstifte in den Steckplatz auf der Handballenstützen-Tastatur- Baugruppe ein. 2. Richten Sie die Schraubenbohrung der Tastatursteuerungsplatine an der Schraubenbohrung auf der Handballenstützen-Tastatur- Baugruppe aus. - Seite 54 ANMERKUNG: Durch das Wiedereinbauen der Systemplatine werden alle unter Verwendung des BIOS-Setup-Programms vorgenommenen Änderungen im BIOS rückgängig gemacht. Sie müssen die entsprechenden Änderungen erneut vornehmen, nachdem Sie die Systemplatine wieder eingebaut haben. ANMERKUNG: Bevor Sie die Kabel von der Hauptplatine trennen, sollten Sie sich die Position der Anschlüsse notieren, sodass Sie die Kabel nach dem Wiedereinbau der Hauptplatine wieder korrekt anschließen können.
- Seite 56 Schritte 1. Entfernen Sie die Schrauben (M2x4), mit denen die USB-Typ-C-Porthalterung an der Systemplatine befestigt ist. 2. Entfernen Sie die USB-Typ-C-Porthalterung von der Systemplatine. 3. Öffnen Sie die Verriegelung und trennen Sie das Bildschirmkabel von der Systemplatine. 4. Trennen Sie das Alienhead LED-Kabel von der Systemplatine. 5.
-
Seite 57: Einbauen Der Systemplatine
17. Legen Sie die Systemplatinenbaugruppe auf eine saubere und ebene Fläche. 18. Drehen Sie die Systemplatinenbaugruppe um. 19. Entfernen Sie die USB-Platine. 20.Entfernen Sie die Kühlkörper-Baugruppe. 21. Nachdem alle oben genannten Schritte ausgeführt wurden, haben Sie nur noch die Systemplatine vor sich. Einbauen der Systemplatine Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren... - Seite 58 ANMERKUNG: Durch das Wiedereinbauen der Systemplatine werden alle unter Verwendung des BIOS-Setup-Programms vorgenommenen Änderungen im BIOS rückgängig gemacht. Sie müssen die entsprechenden Änderungen erneut vornehmen, nachdem Sie die Systemplatine wieder eingebaut haben. Info über diese Aufgabe Die folgende Abbildung zeigt die Anschlüsse auf der Systemplatine. 1.
- Seite 59 Schritte ANMERKUNG: Legen Sie die Systemplatine auf eine saubere und ebene Oberfläche. Setzen Sie die USB-Platine wieder ein. 2. Setzen Sie die Kühlkörper-Baugruppe wieder ein. 3. Drehen Sie die Systemplatinenbaugruppe um. 4. Richten Sie die Schraubenbohrungen auf der Systemplatinenbaugruppe an den Schraubenbohrungen der Handballenstützen- und Tastaturbaugruppe aus.
-
Seite 60: Kühlkörperbaugruppe
ANMERKUNG: Gehen Sie in Uhrzeigerrichtung vor, um die Kabel mit der Systemplatine zu verbinden. 10. Verbinden Sie das Alienhead LED-Kabel mit der Systemplatine. 11. Befestigen Sie das Bildschirmkabel an der Systemplatine. 12. Befestigen Sie das Netzadapteranschlusskabel auf der Systemplatine und schließen Sie das Netzadapteranschlusskabel an die Systemplatine an. -
Seite 61: Einbauen Der Kühlkörperbaugruppe
10. Befolgen Sie Schritt 1 bis Schritt 16 des Verfahrens unter Entfernen der Systemplatine. ANMERKUNG: Die Systemplatine kann zusammen mit der Kühlkörperbaugruppe und der USB-Platine entfernt werden. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der Kühlkörperbaugruppe und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. - Seite 62 Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der Kühlkörperbaugruppe und bietet eine visuelle Darstellung des Installationsverfahrens. VORSICHT: Durch eine falsche Ausrichtung des Kühlkörpers können die Systemplatine und der Prozessor beschädigt werden. VORSICHT: Wenn der Prozessor oder der Kühlkörper wieder eingebaut wird, verwenden Sie das im Kit enthaltene Wärmeleitpad, um die Wärmeleitfähigkeit sicherzustellen.
-
Seite 63: Usb-Platine
4. Bauen Sie die Wireless-Karte ein. 5. Bauen Sie das Speichermodul ein. 6. Bauen Sie die E/A-Platine ein. 7. Bauen Sie das 2230-Solid-State-Laufwerk bzw. das 2280-Solid-State-Laufwerk in SSD-Steckplatz eins ein (je nach Modell). 8. Bauen Sie das 2230-Solid-State-Laufwerk bzw. das 2280-Solid-State-Laufwerk in SSD-Steckplatz zwei ein (je nach Modell). -
Seite 64: Installieren Der Usb-Platine
2. Entfernen Sie die zwei Schrauben (M2x4), mit denen die USB-Platine an der Systemplatine befestigt ist. 3. Entfernen Sie die USB-Platine von der Systemplatine. Installieren der USB-Platine Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. -
Seite 65: Netzschalter
Netzschalter Entfernen des Netzschalters Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. 3. Entfernen Sie das 2230-Solid-State-Laufwerk bzw. das 2280-Solid-State-Laufwerk in SSD-Steckplatz eins (je nach Modell). 4. Entfernen Sie das 2230-Solid-State-Laufwerk bzw. -
Seite 66: Einbauen Des Netzschalters
Einbauen des Netzschalters Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position des Netzschalters und stellt das Installationsverfahren bildlich dar. Schritte 1. Setzen Sie den Netzschalter in den Steckplatz auf der Handballenstützen- und Tastaturbaugruppe ein. 2. -
Seite 67: Handballenstützen- Und Tastaturbaugruppe
Handballenstützen- und Tastaturbaugruppe Entfernen der Handballenstützen- und Tastaturbaugruppe Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. 3. Entfernen Sie das 2230-Solid-State-Laufwerk bzw. das 2280-Solid-State-Laufwerk in SSD-Steckplatz eins (je nach Modell). -
Seite 68: Einbauen Der Handballenstützen-Tastatur-Baugruppe
Einbauen der Handballenstützen-Tastatur-Baugruppe Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Legen Sie die Handballenstützen-Tastatur-Baugruppe auf eine ebene Fläche. ANMERKUNG: Beim Wiedereinsetzen der Handballenstützen-Tastatur-Baugruppe müssen die Montagehalterungen des Solid- State-Laufwerks von der alten Handballenstützen-Tastatur-Baugruppe auf die Ersatzbaugruppe übertragen werden. -
Seite 69: Kapitel 3: Treiber Und Downloads
Treiber und Downloads Lesen Sie bei der Fehlerbehebung, dem Herunterladen oder Installieren von Treibern die Artikel in der Dell Wissensdatenbank sowie die häufig gestellten Fragen zu Treibern und Downloads unter SLN128938. -
Seite 70: Kapitel 4: System-Setup
Schritte 1. Schalten Sie den Computer ein oder führen Sie einen Neustart durch. 2. Während des POST-Vorgangs wird das DELL Logo sowie eine Aufforderung zum Drücken der Taste F2 angezeigt. Drücken Sie dann sofort die F2-Taste. ANMERKUNG: Die Aufforderung zum Drücken der Taste F2 bedeutet, dass die Tastatur initialisiert ist. Diese Eingabeaufforderung ist unter Umständen nur kurz zu sehen. -
Seite 71: Boot Sequence
Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Reihenfolge der Startgeräte umgehen und direkt von einem bestimmten Gerät (z. B. optisches Laufwerk oder Festplatte) starten. Während des Einschalt-Selbsttests (POST, Power-on Self Test), wenn das Dell Logo angezeigt wird, können Sie: ● Das System-Setup mit der F2-Taste aufrufen ●... - Seite 72 Tabelle 4. Optionen für System-Setup – Erweitertes Menü Erweiterte Optionen Integrated NIC Aktiviert oder deaktiviert die integrierte NIC. Standardeinstellung: Enabled. USB Emulation Aktiviert oder deaktiviert die USB-Emulation-Funktion. Diese Funktion legt fest, wie das BIOS (ohne USB-fähiges Betriebssystem) mit USB-Geräten umgeht. USB-Emulation ist während des Einschalt-Selbsttests (POST) immer aktiviert.
- Seite 73 Standardeinstellung: Disabled. SupportAssist System Resolution (SupportAssist- Systemproblemlösung) Auto OS Recovery Threshold Dient zur Kontrolle des automatischen Startablaufs der Konsole für SupportAssist-Systemproblemlösung und des Dell OS Recovery Tools. Standardwert: 2 SupportAssist OS Recovery Aktiviert oder deaktiviert den Startablauf des Tools SupportAssist OS Recovery beim Eintreten bestimmter Systemfehler.
-
Seite 74: System- Und Setup-Kennwort
Aktiviert oder deaktiviert BIOS-Aktualisierungen über UEFI Capsule-Aktualisierungspakete. Standardeinstellung: Enabled. Sicherer Start Aktiviert oder deaktiviert die Konfiguration der Plattformfunktionen auf Dell Clientsystemen mit WSMT- fähigem BIOS. Standardeinstellung: Enabled. Tabelle 6. Optionen der System-Einstellungen — Menü „Hochfahren“ Boot (Starten) Boot List Option Zeigt die Startoptionen an. -
Seite 75: Zuweisen Eines System-Setup-Kennworts
Tabelle 8. System- und Setup-Kennwort Kennworttyp Beschreibung System password (Systemkennwort) Dies ist das Kennwort, das Sie zur Anmeldung beim System eingeben müssen. Setup password (Setup-Kennwort) Dies ist das Kennwort, das Sie für den Zugriff auf und Änderungen an den BIOS-Einstellungen des Computers eingeben müssen. -
Seite 76: Löschen Von Cmos-Einstellungen
6. Bringen Sie die Bodenabdeckung Löschen von BIOS- (System-Setup) und Systemkennwörtern Info über diese Aufgabe Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter www.dell.com/contactdell beschrieben auf, um System- oder BIOS-Kennwörter zu löschen. ANMERKUNG: Informationen zum Zurücksetzen von Windows- oder Anwendungspasswörtern finden Sie in der... -
Seite 77: Kapitel 5: Fehlerbehebung
ANMERKUNG: Die folgenden Diagnoseanzeigecodes und empfohlenen Lösungen sind für Dell Servicetechniker für die Fehlerbehebung bestimmt. Sie dürfen nur Fehlerbehebungsmaßnahmen ausführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angewiesen wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. -
Seite 78: Aktualisieren Des Bios (Usb-Stick)
4. Schließen Sie das startfähige USB-Laufwerk an den Computer an, auf dem Sie die BIOS-Aktualisierung durchführen möchten. 5. Starten Sie den Computer neu und drücken Sie F12, wenn das Dell Logo auf dem Bildschirm angezeigt wird. 6. Starten Sie das USB-Laufwerk über das One Time Boot Menu. -
Seite 79: Entladen Des Reststroms (Kaltstart)
6. Bauen Sie die Batterie ein. 7. Bringen Sie die Bodenabdeckung an. 8. Schließen Sie den Netzadapter an den Computer an. 9. Schalten Sie den Computer ein. ANMERKUNG: Weitere Informationen zum Durchführen eines Kaltstarts finden Sie im Wissensdatenbank-Artikel SLN85632 unter www.dell.com/support. -
Seite 80: Kontaktaufnahme Mit Alienware
ANMERKUNG: Die Verfügbarkeit ist je nach Land/Region und Produkt unterschiedlich und bestimmte Services sind in Ihrem Land/Ihrer Region eventuell nicht verfügbar. ANMERKUNG: Wenn Sie nicht über eine aktive Internetverbindung verfügen, können Sie Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell Produktkatalog finden.
