Schritte

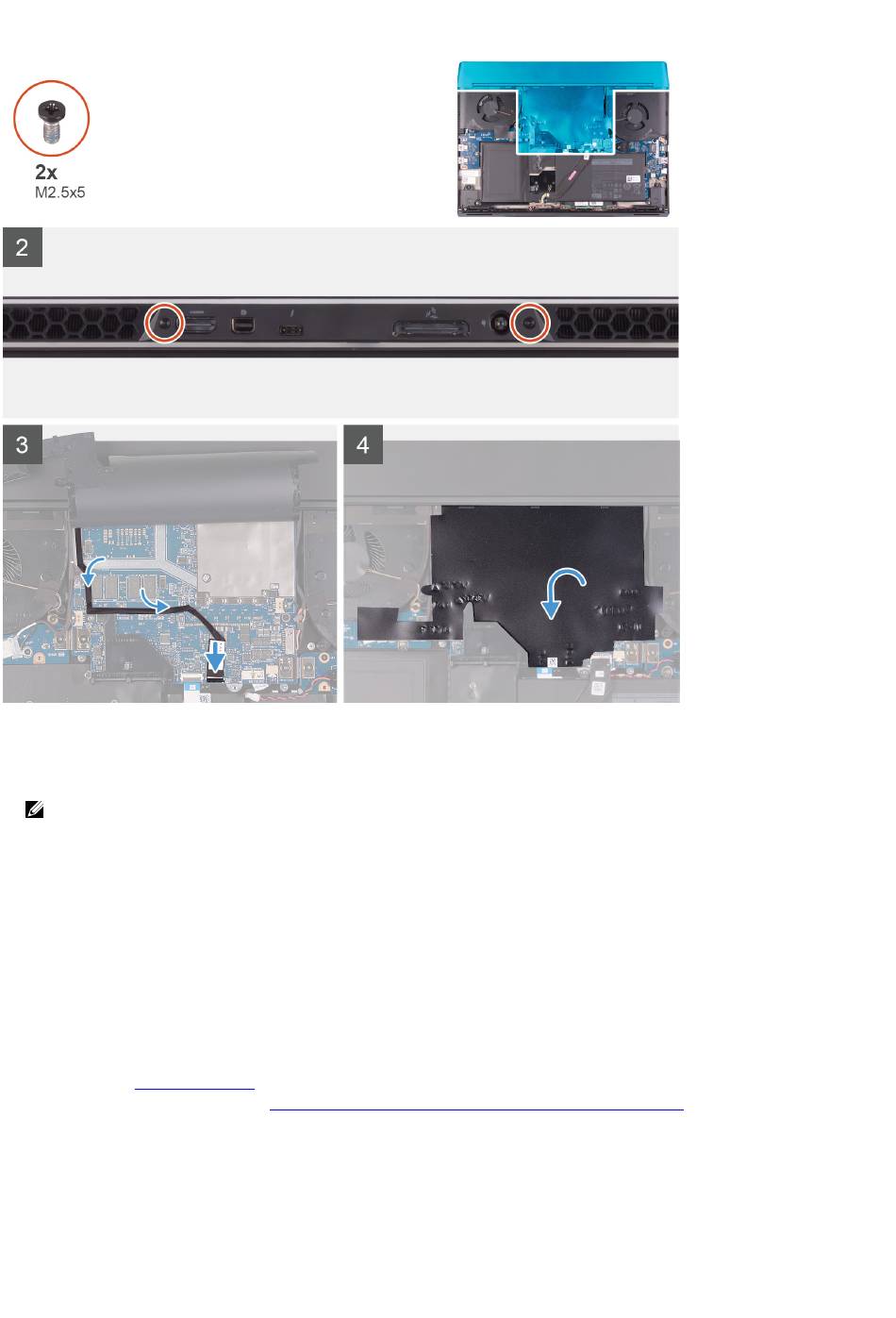

1. Schieben Sie die E/A-Abdeckung in die Handballenstützenbaugruppe, bis sie einrastet.
ANMERKUNG: Um eine Beschädigung des Computers zu vermeiden, muss sichergestellt werden, dass das Tron-
Beleuchtungskabel nicht eingeklemmt ist und dass die Schutzfolie auf der Systemplatine angebracht wurde,
bevor die hintere E/A-Abdeckung einrastet.
2. Bringen Sie die zwei Schrauben (M2,5x5) zur Befestigung der hinteren E/A-Abdeckung an der Handballenstützenbaugruppe
wieder an.
3. Lösen und entfernen Sie die Schutzfolie von der Systemplatine.
4. Verlegen Sie das Tron-Beleuchtungskabel durch den Schlitz in der Schutzfolie.
5. Verbinden Sie das Tron-Beleuchtungskabel mit der Systemplatine.
6. Verlegen Sie das Tron-Beleuchtungskabel und befestigen Sie es an der Systemplatine.
7. Bringen Sie die Schutzfolie auf der Systemplatine an.
Nächste Schritte
1. Bringen Sie die Bodenabdeckung
2. Folgen Sie den Anweisungen unter
an.
Nach der Arbeit an Komponenten im Inneren des Computers.
