Dell Alienware m17 R2 Servicehandbuch Seite 44

Schritte
1. Lösen Sie die Schutzfolie von der Systemplatine.
2. Entfernen Sie die Schraube (M2x3), mit der die Wireless-Kartenhalterung an der linken E/A-Platine befestigt ist.
3. Heben Sie die Wireless-Kartenhalterung von der linken E/A-Platine.
4. Trennen Sie die Antennenkabel von der Wireless-Karte.
5. Entfernen Sie die zwei Schrauben (M2x3), mit denen das Kabel der linken E/A-Platine an der linken E/A-Platine und der
Systemplatine befestigt ist.
6. Heben Sie das Kabel der linken E/A-Platine von der linken E/A-Platine und der Systemplatine.
7. Lösen Sie die Klebestreifen, mit denen die Antennenkabel an der Systemplatine und dem linken Lüfter befestigt sind.
8. Entfernen Sie die Schraube (M2x4,5), mit der die M.2-Anschlussabdeckung an der Systemplatine befestigt ist.
9. Entfernen Sie die M.2-Anschlussabdeckung von der Systemplatine.
10. Entfernen Sie die zwei Schrauben (M2x3), mit denen das Kabel der rechten E/A-Platine an der rechten E/A-Platine und der
Systemplatine befestigt ist.
11. Heben Sie das Kabel der rechten E/A-Platine von der rechten E/A-Platine und der Systemplatine.
12. Trennen Sie das Kabel des Netzadapter-Ports von der Systemplatine.
13. Trennen Sie das Kabel der Knopfzellenbatterie von der Systemplatine.
14. Öffnen Sie die Verriegelung und trennen Sie das Kabel der Tastatursteuerungsplatine von der Systemplatine.
15. Heben Sie den Riegel an und trennen Sie das Bildschirmkabel vom Anschluss auf der Systemplatine.
16. Trennen Sie das G-Sensor-Kabel vom Anschluss auf der Systemplatine.
17. Trennen Sie das Kabel für die Tobii-Blickverfolgungssoftware vom Anschluss auf der Systemplatine.
ANMERKUNG: Dieser Schritt ist nur bei Computern mit Tobii-Blickverfolgungssoftware erforderlich.
18. Öffnen Sie die Verriegelung und trennen Sie das Touchpad-Kabel vom Touchpad.
19. Entfernen Sie die vier Schrauben (M2,5x5), mit denen die Lüfter an der Handballenstützenbaugruppe befestigt sind.
20. Entfernen Sie die fünf Schrauben (M2x3), mit denen die Systemplatine an der Handballenstützenbaugruppe befestigt ist.

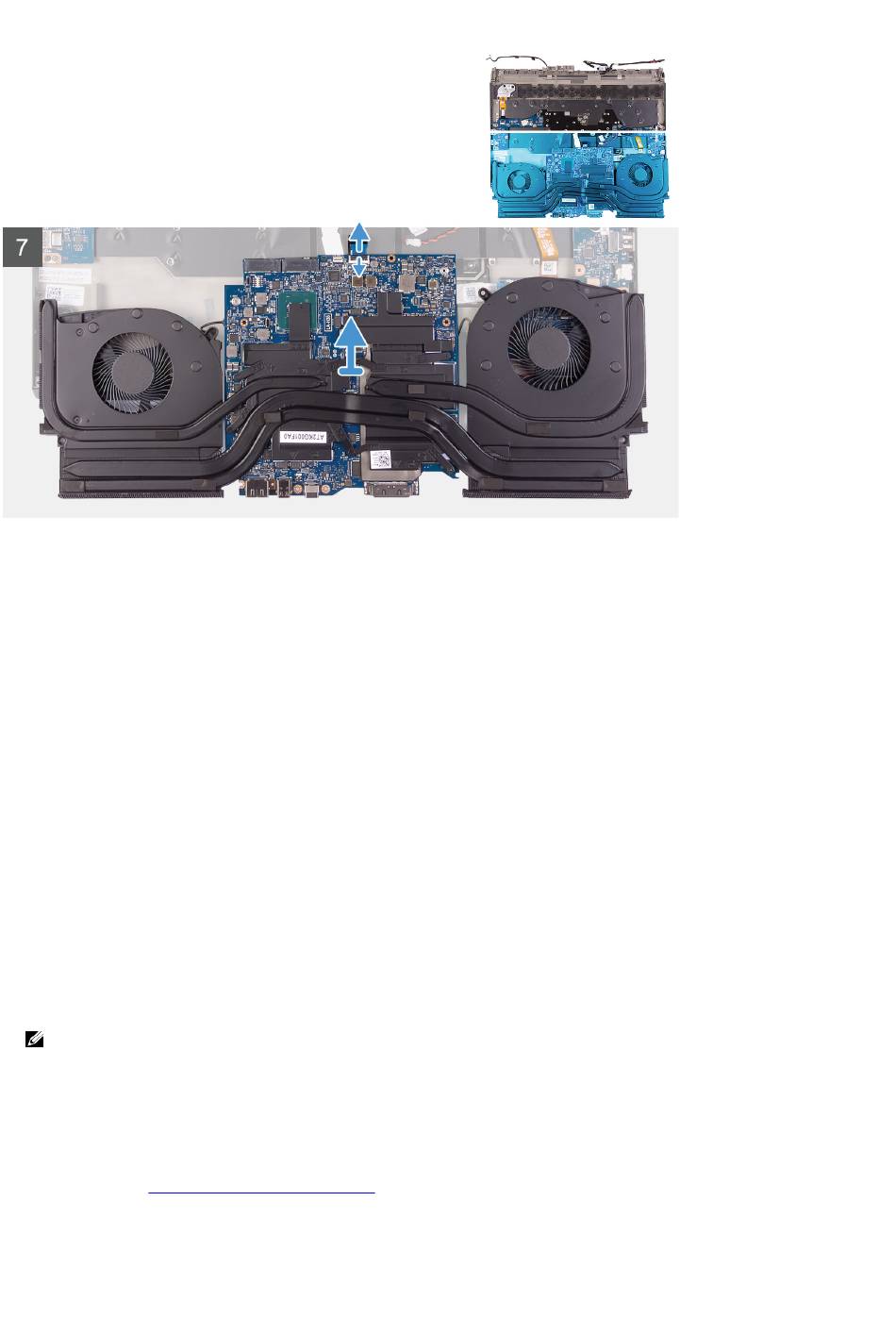

21. Heben Sie die Systemplatine von der Handballenstützenbaugruppe und drehen Sie die Systemplatine um.
22. Öffnen Sie die Verriegelung und trennen Sie das Touchpad-Kabel von der Systemplatine.
23. Entfernen Sie die Lüfter- und
44
Kühlkörperbaugruppe.
