Dell Alienware m17 R2 Servicehandbuch Seite 47

Schritte

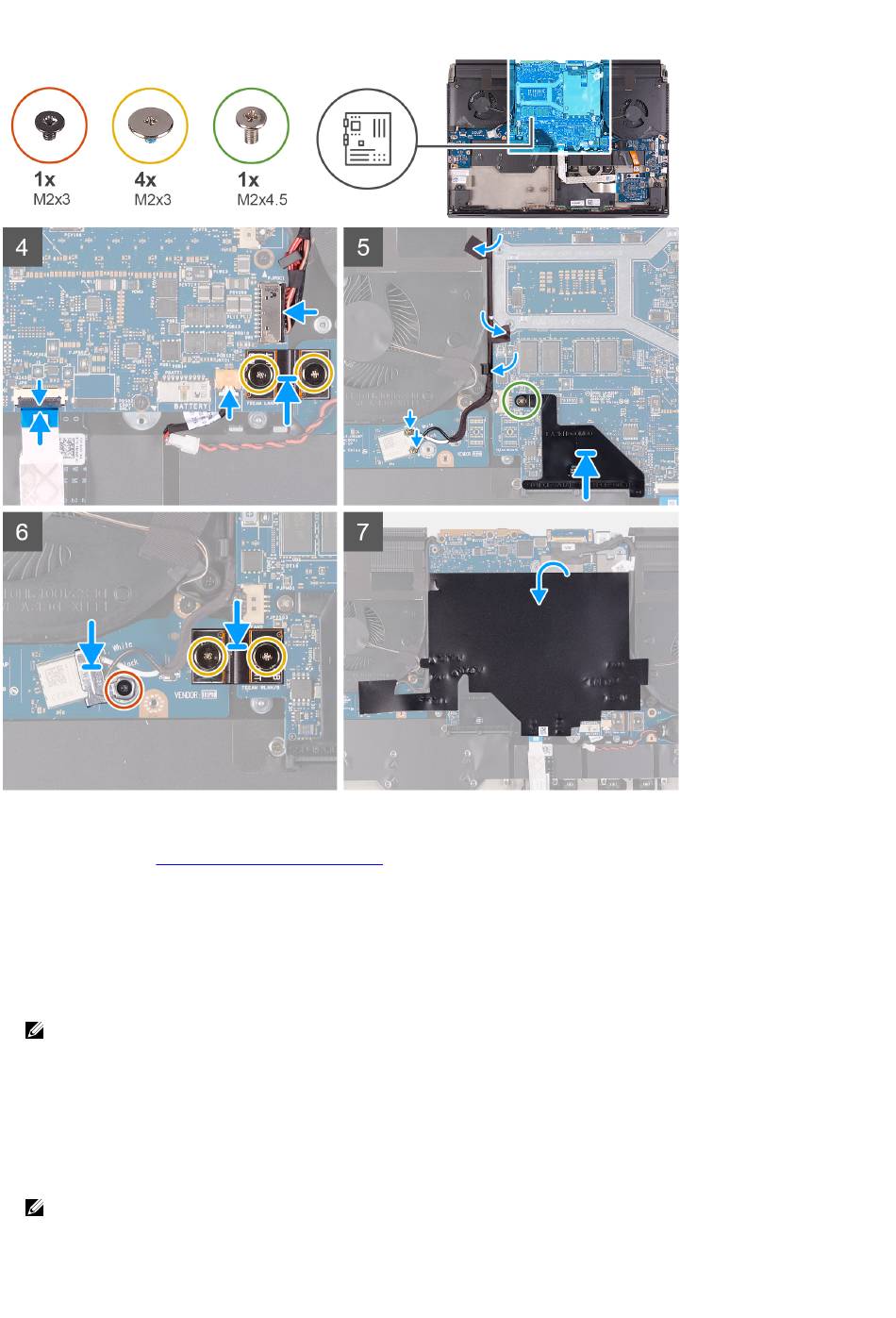

1. Installieren Sie die Lüfter- und
2. Verbinden Sie das Touchpad-Kabel mit der Systemplatine und schließen Sie die Verriegelung.
3. Drehen Sie die Systemplatine um und positionieren Sie sie auf der Handballenstützenbaugruppe.
4. Bringen Sie die vier Schrauben (M2,5x5) zur Befestigung der Lüfter an der Handballenstützenbaugruppe wieder an.
5. Bringen Sie die fünf Schrauben (M2x3) zur Befestigung der Systemplatine an der Handballenstützenbaugruppe wieder an.
6. Verbinden Sie das Touchpad-Kabel mit dem Touchpad und schließen Sie die Verriegelung.
7. Verbinden Sie das Kabel der Tobii-Blickverfolgungssoftware mit dem Anschluss auf der Systemplatine.
ANMERKUNG: Dieser Schritt ist nur bei Computern mit Tobii-Blickverfolgungssoftware erforderlich.
8. Verbinden Sie das G-Sensor-Kabel mit dem Anschluss auf der Systemplatine.
9. Verbinden Sie das Bildschirmkabel mit dem Anschluss auf der Systemplatine und schließen Sie die Verriegelung.
10. Verbinden Sie das Kabel der Tastatursteuerungsplatine mit der Systemplatine und schließen Sie die Verriegelung.
11. Verbinden Sie das Kabel der Knopfzellenbatterie mit der Systemplatine.
12. Verbinden Sie das Kabel des Netzadapter-Ports mit der Systemplatine.
13. Verbinden Sie das Kabel der rechten E/A-Platine mithilfe der Pass-Stifte mit der rechten E/A-Platine und der Systemplatine.
ANMERKUNG: Das Kabel der E/A-Platine ist polaritätsgebunden. Um Schäden am Computer zu vermeiden, muss
sichergestellt werden, dass das „MB UMT"-Ende des Kabels mit der Systemplatine verbunden ist.
Kühlkörperbaugruppe.
47
