Einbauen der Tastatur

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das
Installationsverfahren durchführen.
Info über diese Aufgabe

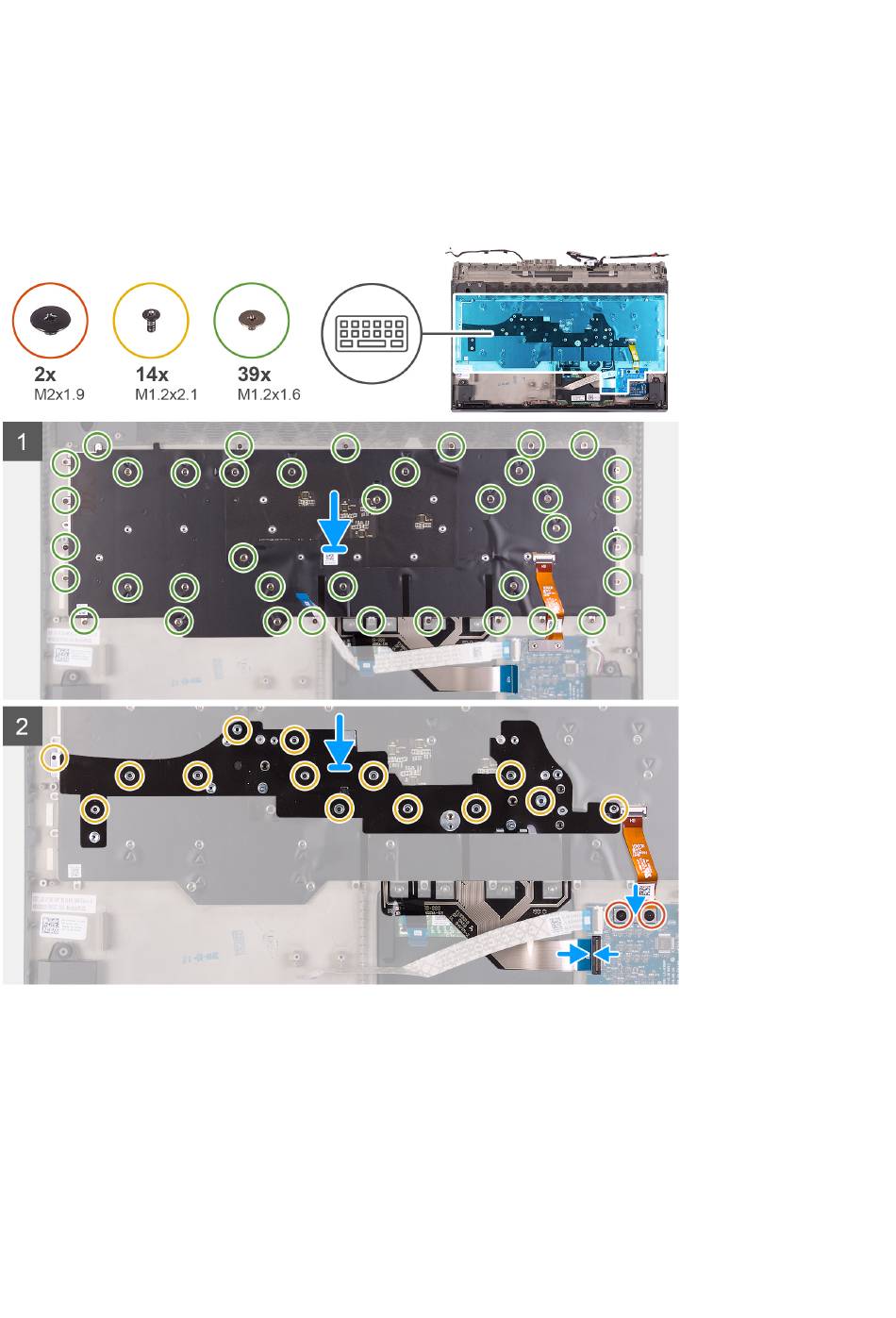

Die folgende Abbildung zeigt die Position der Tastatur und stellt das Installationsverfahren bildlich dar.
Schritte
1. Platzieren Sie die Tastatur auf der Handballenstützenbaugruppe.
2. Bringen Sie die 39 Schrauben (M1,2x1,6) zur Befestigung der Tastatur an der Handballenstützenbaugruppe wieder an.
3. Platzieren Sie die Tastaturhalterung auf der Tastatur.
4. Bringen Sie die 14 Schrauben (M1,2x2,1) zur Befestigung der Tastaturhalterung an der Tastatur wieder an.
5. Verbinden Sie das Tastaturkabel mit der Tastatursteuerungsplatine und schließen Sie die Verriegelung.
6. Verbinden Sie das Kabel für die Tastaturhintergrundbeleuchtung mit der Tastatursteuerungsplatine.
7. Bringen Sie die beiden Schrauben (M2x1,9) zur Befestigung des Kabels für die Tastaturhintergrundbeleuchtung an der
Tastatursteuerungsplatine wieder an.
