Entfernen und Einbauen von Komponenten

Empfohlene Werkzeuge

Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein:
• Kreuzschlitzschraubendreher Nr. 1
• Schlitzschraubendreher
• Kunststoffstift

Schraubenliste

ANMERKUNG: Beim Entfernen der Schrauben von einer Komponente wird empfohlen, sich den Schraubentyp und
die Menge der Schrauben zu notieren und die Schrauben anschließend in einer Box aufzubewahren. So wird
sichergestellt, dass die richtige Anzahl der Schrauben und der richtige Schraubentyp wieder angebracht werden,
wenn die Komponente ausgetauscht wird.
ANMERKUNG: Manche Computer verfügen über magnetische Oberflächen. Stellen Sie sicher, dass die Schrauben
nicht an solchen Oberflächen befestigt bleiben, wenn Sie eine Komponente austauschen.
ANMERKUNG: Die Farbe der Schraube kann je nach bestellter Konfiguration variieren.
Tabelle 1. Schraubenliste
Komponente
Bodenabdeckung
M.2-
Anschlussabdeckung
M.2 2230 Solid-State-
Laufwerk
M.2 2230-Halterung
M.2-2280-SSD-Laufwerk
Hintere E/A-Abdeckung
Wireless-Kartenhalterung Linke E/A-Platine
Bildschirmbaugruppe
Akku
Kabel der
Tastaturhintergrundbeleu
chtung
Linker E/A-
Platinenanschluss
10
Zur Befestigung von
Handballenstützen-
Baugruppe
Systemplatine
M.2 2230-Halterung
Handballenstützen-
Baugruppe
Handballenstützen-
Baugruppe
Handballenstützen-
Baugruppe
Handballenstützen-
Baugruppe
• Handballenstützen-
Baugruppe
• Systemplatine
• Linke E/A-Platine
• Rechte E/A-Platine
Tastatursteuerungsplatine M2x1.9
• Systemplatine
• Linke E/A-Platine
Schraubentyp Menge
M2,5 x 5 2
M2x4.5 1
M2x3 1 pro M.2-2230-SSD-
Laufwerk
M2x3 1 pro M.2-2230-SSD-
Laufwerk
M2x3 1 pro M.2-2280-SSD-
Laufwerk
M2,5 x 5 2
M2x3 1
M2,5 x 5 6
M2x4.5 8
2
M2x3 2

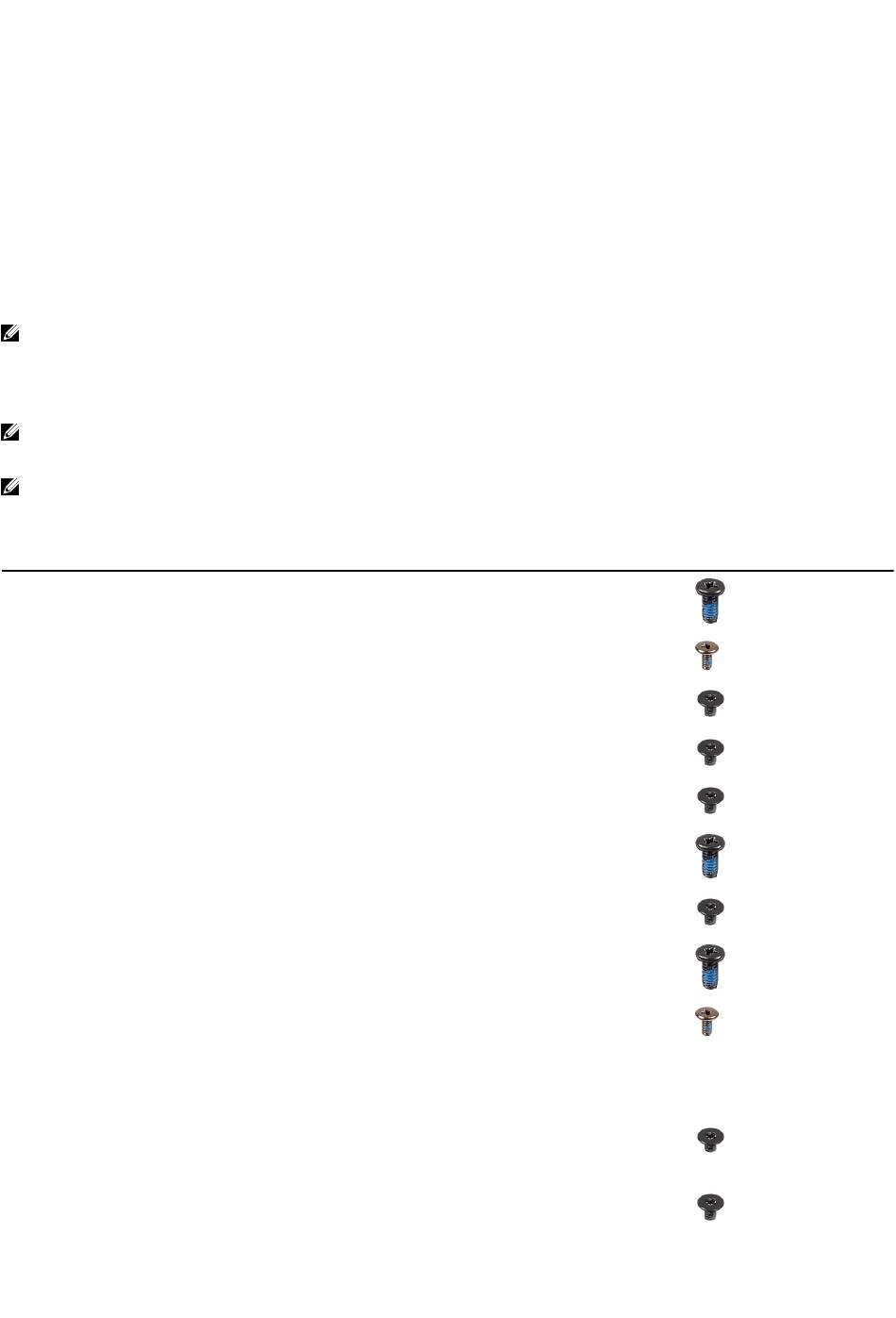

Abbildung Schraube
