Dell Alienware m17 R2 Servicehandbuch Seite 40

Info über diese Aufgabe

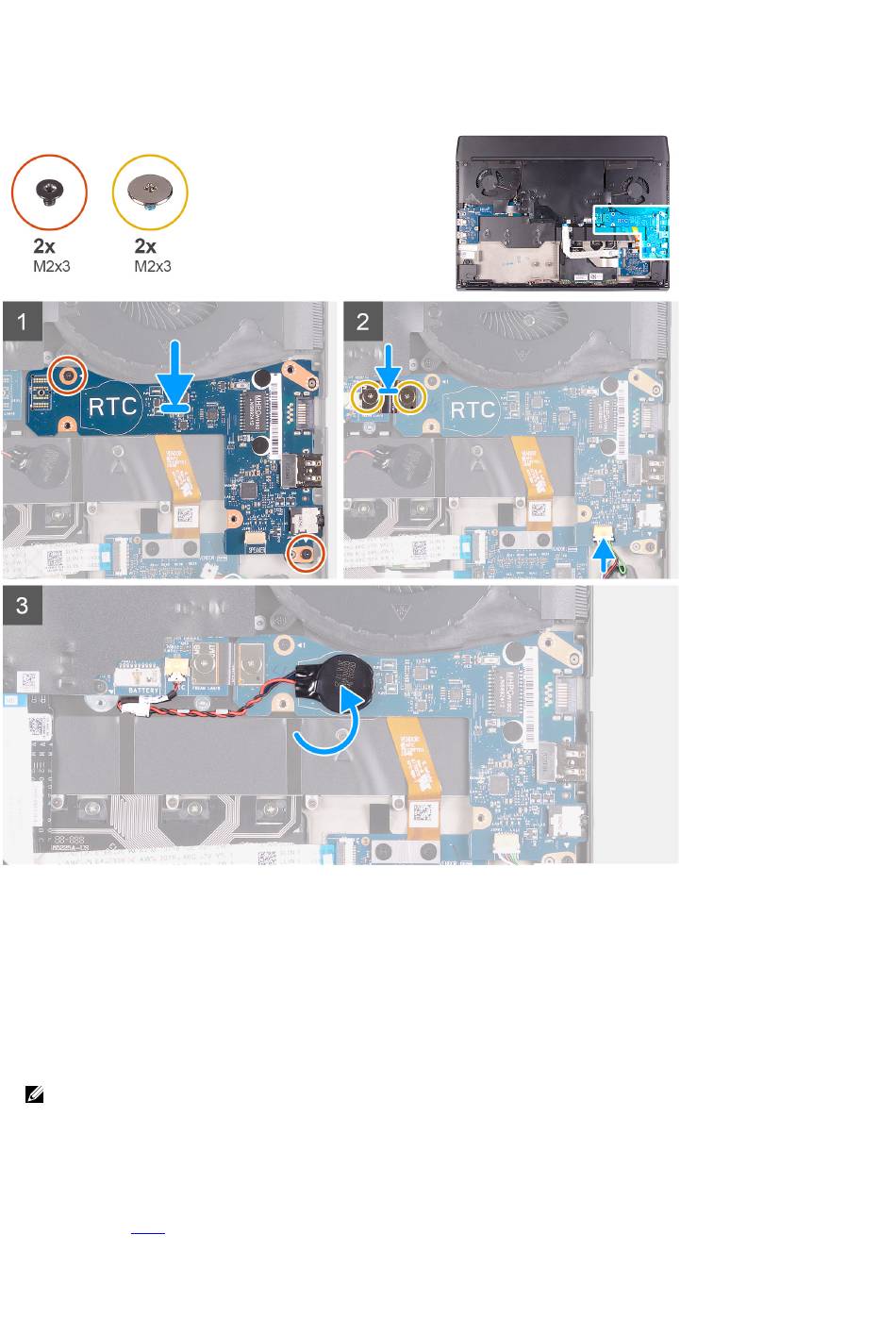

Die nachfolgende Abbildung zeigt die Position der rechten E/A-Platine und bietet eine visuelle Darstellung des
Installationsverfahrens.
Schritte
1. Positionieren Sie die rechte E/A-Platine mithilfe der Pass-Stifte auf der Handballenstützenbaugruppe.
2. Bringen Sie die zwei Schrauben (M2x3) zur Befestigung der rechten E/A-Platine an der Handballenstützenbaugruppe wieder
an.
3. Bringen Sie die Knopfzellenbatterie an der RTC-Markierung auf der rechten E/A-Platine an.
4. Verbinden Sie das Lautsprecherkabel mit dem Anschluss auf der rechten E/A-Platine.
5. Verbinden Sie das Kabel der rechten E/A-Platine mithilfe der Pass-Stifte mit der rechten E/A-Platine und der Systemplatine.
ANMERKUNG: Das Kabel der E/A-Platine ist polaritätsgebunden. Um Schäden am Computer zu vermeiden, muss
sichergestellt werden, dass das „MB UMT"-Ende des Kabels mit der Systemplatine verbunden ist.
6. Bringen Sie die zwei Schrauben (M2x3) zur Befestigung des Kabels der rechten E/A-Platine an der rechten E/A-Platine und der
Systemplatine wieder an.
Nächste Schritte
1. Bauen Sie den Akku ein.
