Tastatursteuerungsplatine; Entfernen Der Tastatursteuerungsplatine; Installieren Der Tastatursteuerungsplatine - Dell Alienware m17 R2 Servicehandbuch

Tastatursteuerungsplatine

Entfernen der Tastatursteuerungsplatine

Voraussetzungen
1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
2. Entfernen Sie die Bodenabdeckung.
3. Entfernen Sie das 2230-Solid-State-Laufwerk. (falls zutreffend)
4. Entfernen Sie das 2280-Solid-State-Laufwerk. (falls zutreffend)
5. Entfernen Sie den Akku.
Info über diese Aufgabe

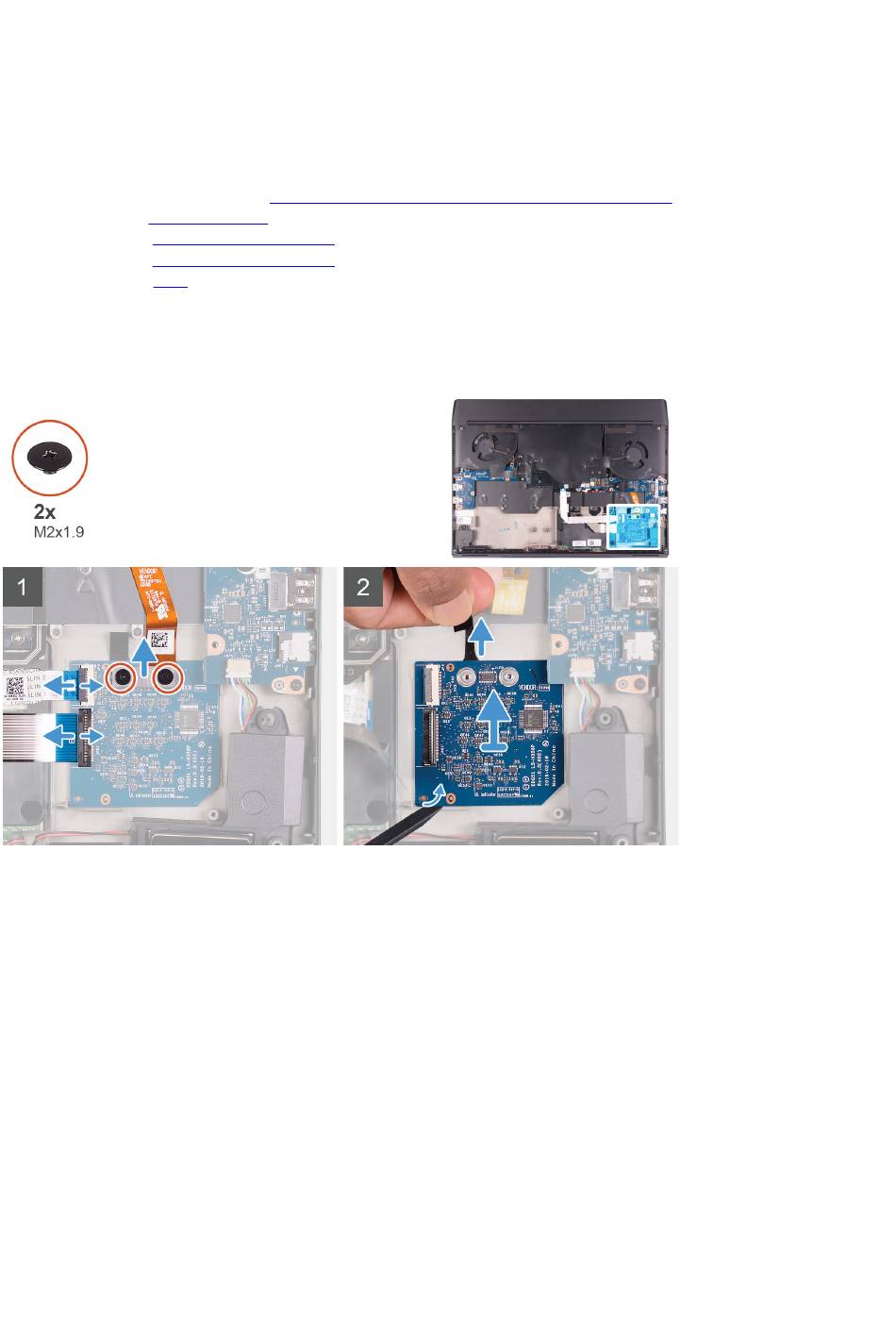

Die nachfolgende Abbildung zeigt die Position der Tastatursteuerungsplatine und bietet eine visuelle Darstellung des Verfahrens
zum Entfernen.
Schritte
1. Entfernen Sie die beiden Schrauben (M2x1,9), mit denen das Kabel für die Tastaturhintergrundbeleuchtung an der
Tastatursteuerungsplatine befestigt ist.
2. Trennen Sie das Kabel für die Tastaturhintergrundbeleuchtung von der Tastatursteuerungsplatine.
3. Öffnen Sie die Verriegelung und trennen Sie das Kabel der Tastatursteuerungsplatine von der Tastatursteuerungsplatine.
4. Öffnen Sie die Verriegelung und trennen Sie das Tastaturkabel von der Tastatursteuerungsplatine.
5. Drücken Sie die Sicherungslasche, um die Tastatursteuerungsplatine aus der Handballenstützenbaugruppe zu lösen.
6. Hebeln Sie mithilfe der Kunststofflasche die Tastatursteuerungsplatine aus der Handballenstützenbaugruppe.

Installieren der Tastatursteuerungsplatine

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das
Installationsverfahren durchführen.
