Dell Alienware m17 R2 Servicehandbuch Seite 18

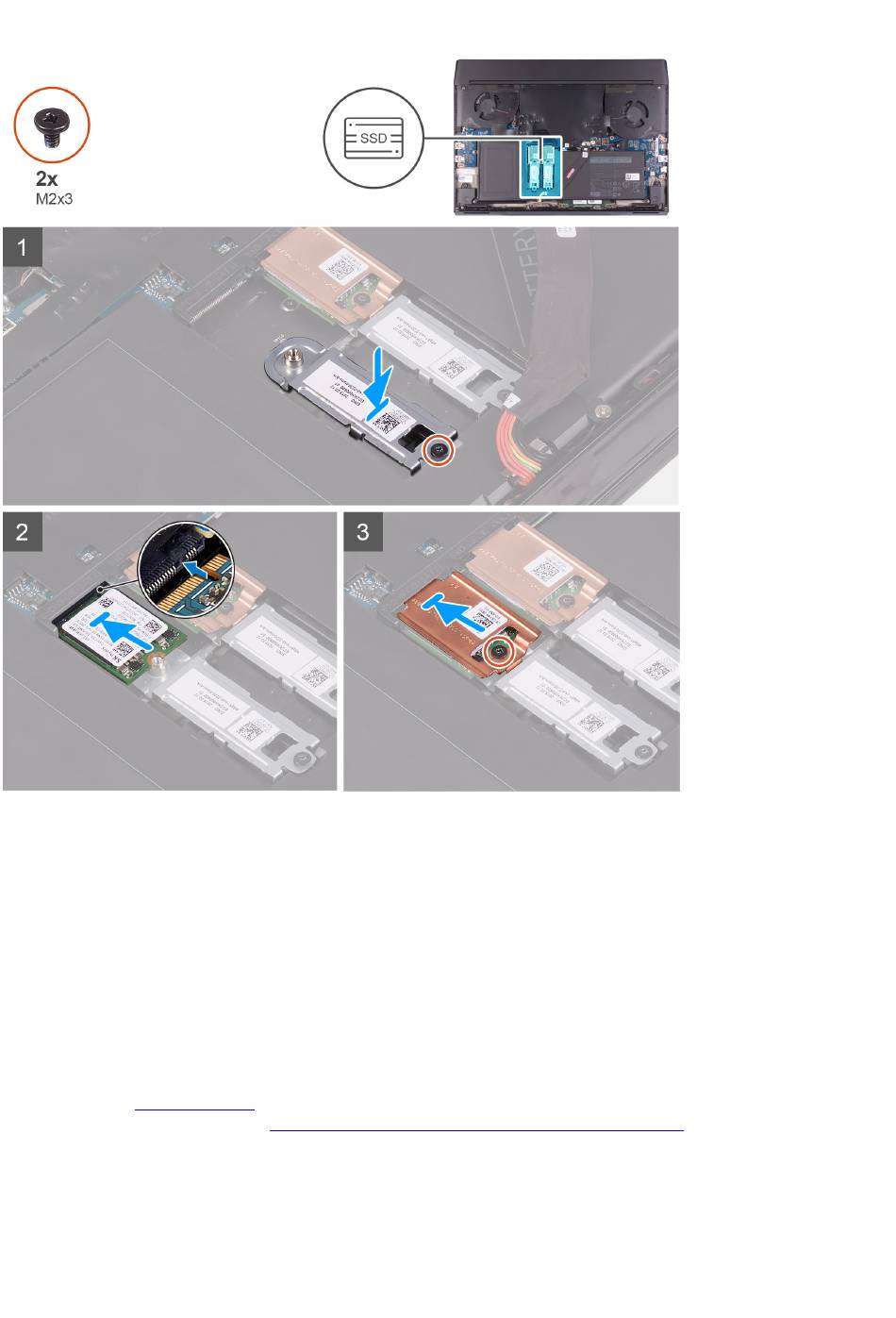

Schritte
1. Setzen Sie das M.2-2230-Montageblech korrekt ausgerichtet auf die Handballenstützenbaugruppe.
2. Bringen Sie die Schraube (M2x3) zur Befestigung des M.2-2230-Montageblechs an der Handballenstützenbaugruppe wieder
an.
3. Richten Sie die Kerbe am M.2-2230-Solid-State-Laufwerk auf die Lasche am M.2-Kartensteckplatz auf der Systemplatine aus.
4. Schieben Sie das M.2-2230-Solid-State-Laufwerk in den M.2.-Kartensteckplatz auf der Systemplatine.
5. Setzen Sie die M.2-Kühlabdeckung auf das M.2-2230-Solid-State-Laufwerk.
6. Bringen Sie die Schraube (M2x3) zur Befestigung des M.2-2230-Solid-State-Laufwerks und der Kühlabdeckung am M.2-2230-
Montageblech wieder an.
Nächste Schritte
1. Bringen Sie die Bodenabdeckung
2. Folgen Sie den Anweisungen unter
18
an.
Nach der Arbeit an Komponenten im Inneren des Computers.
