Schritte

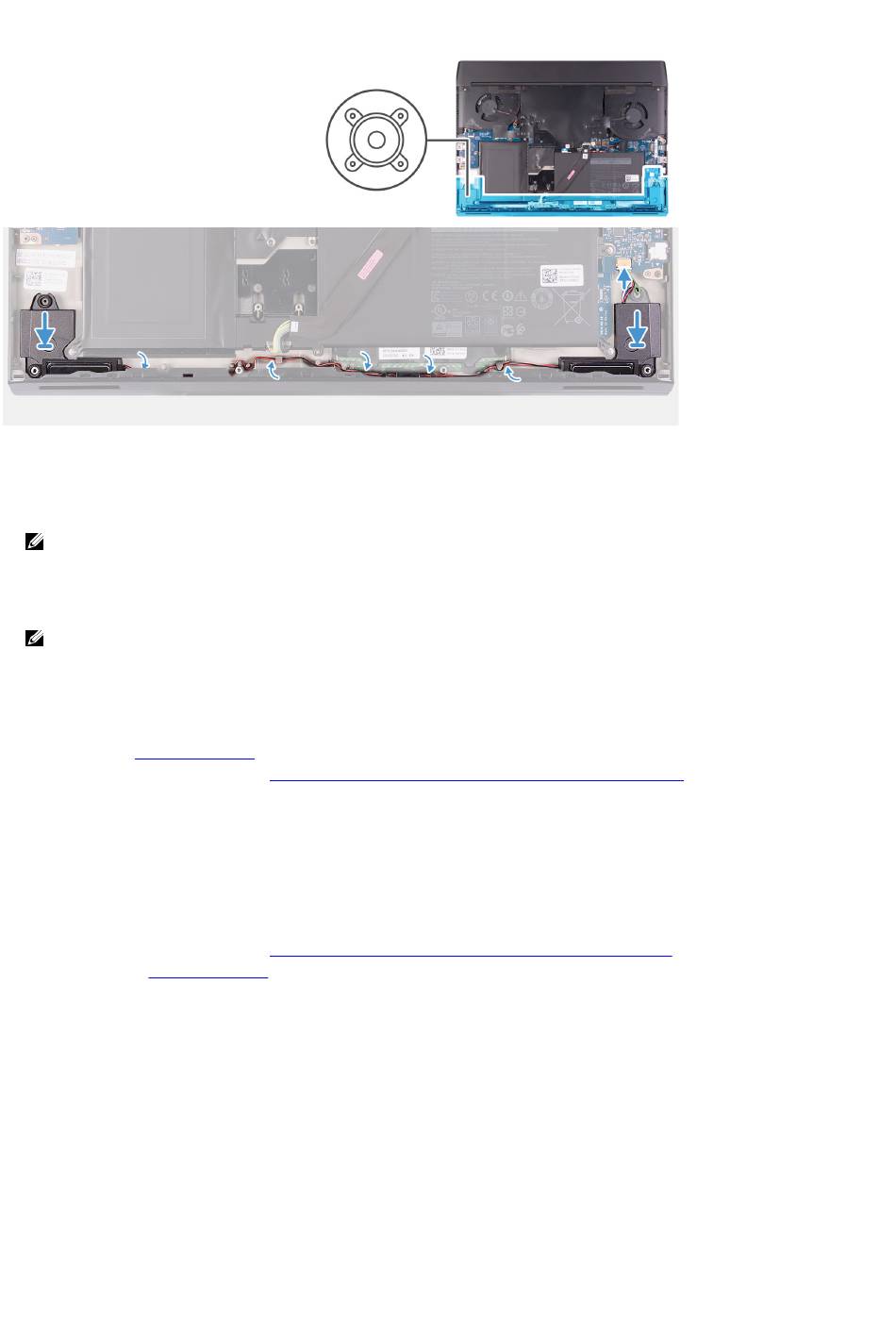

1. Platzieren Sie den linken Lautsprecher mithilfe der Führungsstifte auf der Handballenstützen-Baugruppe.
ANMERKUNG: Stellen Sie sicher, dass die Pass-Stifte durch die Gummidichtungen auf dem Lautsprecher geführt
werden.
2. Führen Sie das Lautsprecherkabel durch die Kabelführungen der Handballenstützen-Baugruppe.
3. Positionieren Sie den rechten Lautsprecher mithilfe der Führungsstifte auf der Handballenstützen-Baugruppe.
ANMERKUNG: Stellen Sie sicher, dass die Pass-Stifte durch die Gummidichtungen auf dem Lautsprecher geführt
werden.
4. Verbinden Sie das Lautsprecherkabel mit der rechten E/A-Platine.
Nächste Schritte
1. Bringen Sie die Bodenabdeckung
2. Folgen Sie den Anweisungen unter

Hintere E/A-Abdeckung

Entfernen der hinteren E/A-Abdeckung

Voraussetzungen
1. Folgen Sie den Anweisungen unter
2. Entfernen Sie die Bodenabdeckung.
Info über diese Aufgabe
Die folgende Abbildung zeigt die Position der hinteren E/A-Abdeckung und stellt das Verfahren zum Entfernen bildlich dar.
24
an.
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
Computers.
Computers.
