Dell Alienware m17 R2 Servicehandbuch Seite 29

Schritte
1. Lösen Sie die Schutzfolie von der Systemplatine.
2. Entfernen Sie die Schraube (M2x3), mit der die Wireless-Kartenhalterung an der linken E/A-Platine befestigt ist.
3. Heben Sie die Wireless-Kartenhalterung von der linken E/A-Platine.
4. Trennen Sie die Antennenkabel von der Wireless-Karte.
5. Lösen Sie die Klebestreifen, mit denen die Antennenkabel an der Systemplatine und dem linken Lüfter befestigt sind.
6. Lösen Sie die Antennenkabel aus den Kabelführungen auf dem linken Lüfter und der Systemplatine.
7. Heben Sie den Riegel an und trennen Sie das Bildschirmkabel vom Anschluss auf der Systemplatine.
8. Trennen Sie das G-Sensor-Kabel vom Anschluss auf der Systemplatine.
9. Trennen Sie das Kabel für die Tobii-Blickverfolgungssoftware vom Anschluss auf der Systemplatine.
ANMERKUNG: Dieser Schritt ist nur bei Computern mit Tobii-Blickverfolgungssoftware erforderlich.

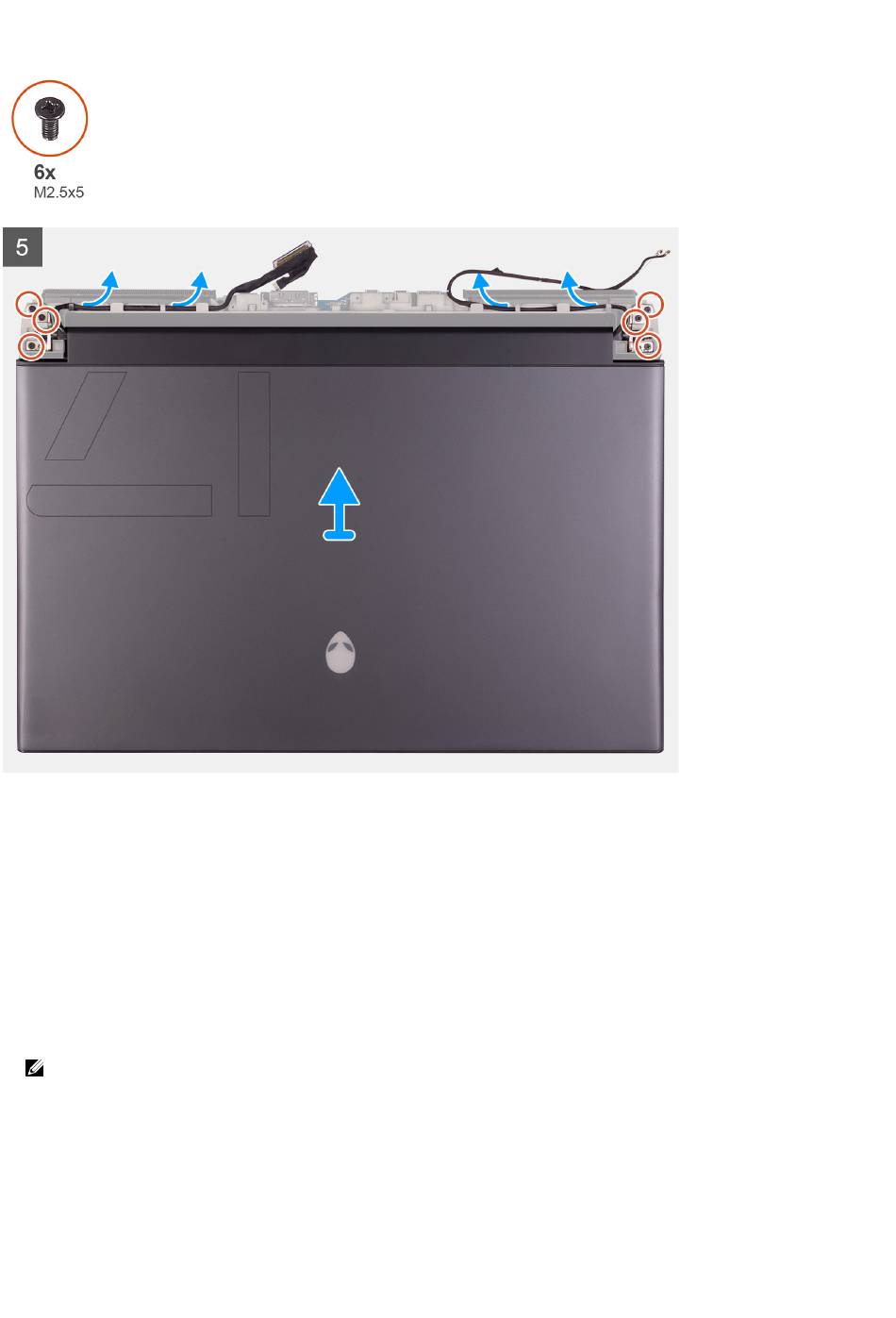

10. Platzieren Sie den Computer mit der Oberseite nach oben.
11. Lösen Sie die folgenden Kabel aus den Kabelführungen auf der Handballenstützenbaugruppe.
• Bildschirmkabel
• G-Sensor-Kabel
• Kabel für die Tobii-Blickverfolgungssoftware
• Antennenkabel
