12. Entfernen Sie die sechs Schrauben (M2,5x5), mit denen die Bildschirmbaugruppe an der Handballenstützenbaugruppe
befestigt ist.
13. Heben Sie die Bildschirmbaugruppe vorsichtig von der Handballenstützenbaugruppe.

Einbauen der Bildschirmbaugruppe

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das
Installationsverfahren durchführen.
Info über diese Aufgabe
ANMERKUNG: Die Bildschirmbaugruppe ist als Hinge-Up Design (HUD)-Baugruppe definiert und kann nicht weiter
zerlegt werden. Wenn Komponenten innerhalb der Bildschirmbaugruppe ausgetauscht werden müssen, muss die
gesamte Bildschirmbaugruppe ersetzt werden.

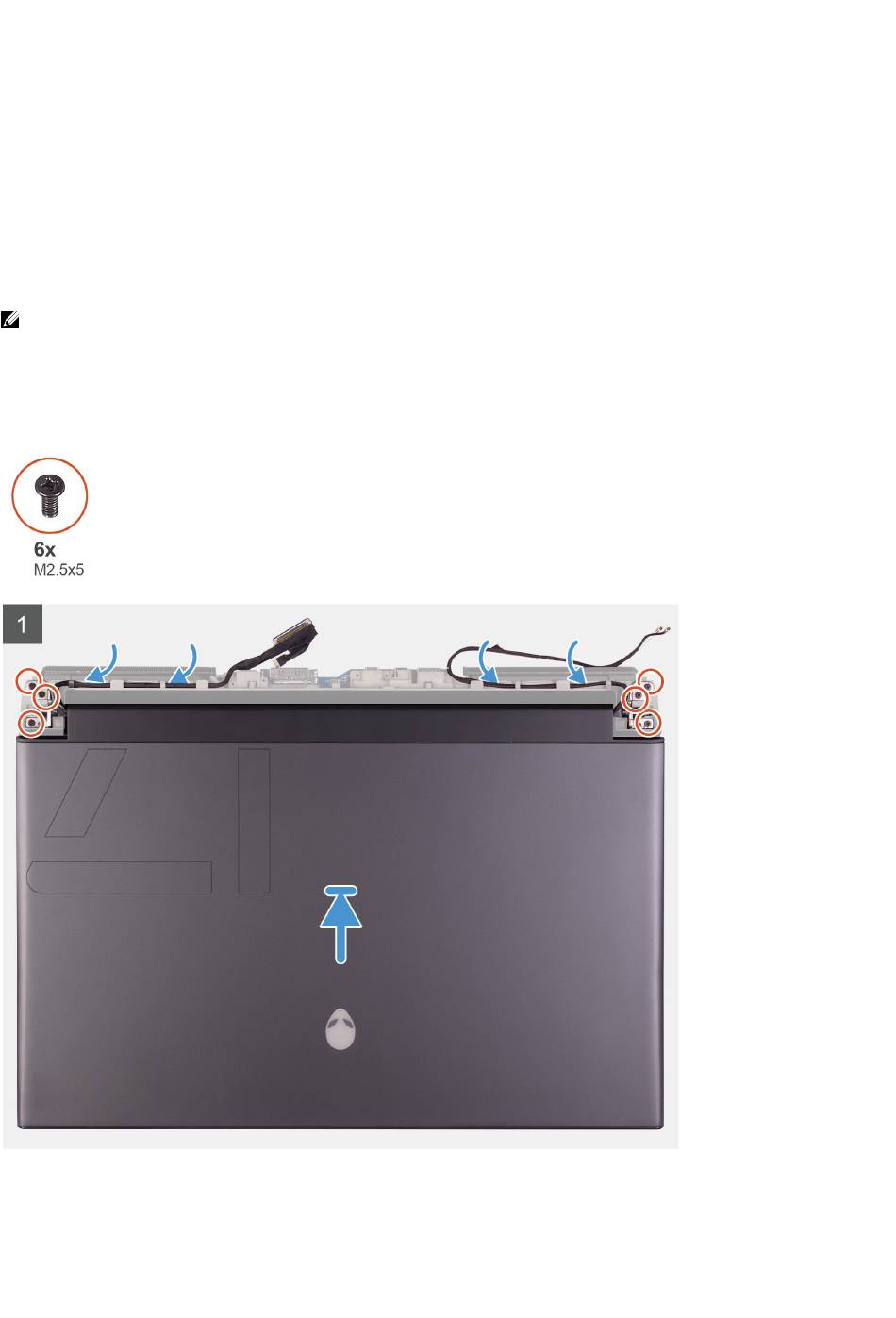

Die nachfolgende Abbildung zeigt die Position der Bildschirmbaugruppe und bietet eine visuelle Darstellung des
Installationsverfahrens.
