Info über diese Aufgabe
ANMERKUNG: Diese Vorgehensweise gilt nur für Computer mit installiertem M.2-2230-Solid-State-Laufwerk.
ANMERKUNG: Je nach bestellter Konfiguration können bis zu zwei M.2-Karten im Computer installiert sein.
Unterstützte Kartenkonfigurationen je M.2-Kartensteckplatz:
• M.2-2230-Solid-State-Laufwerk + 2230-Montageblech
• M.2-2280-SSD-Laufwerk

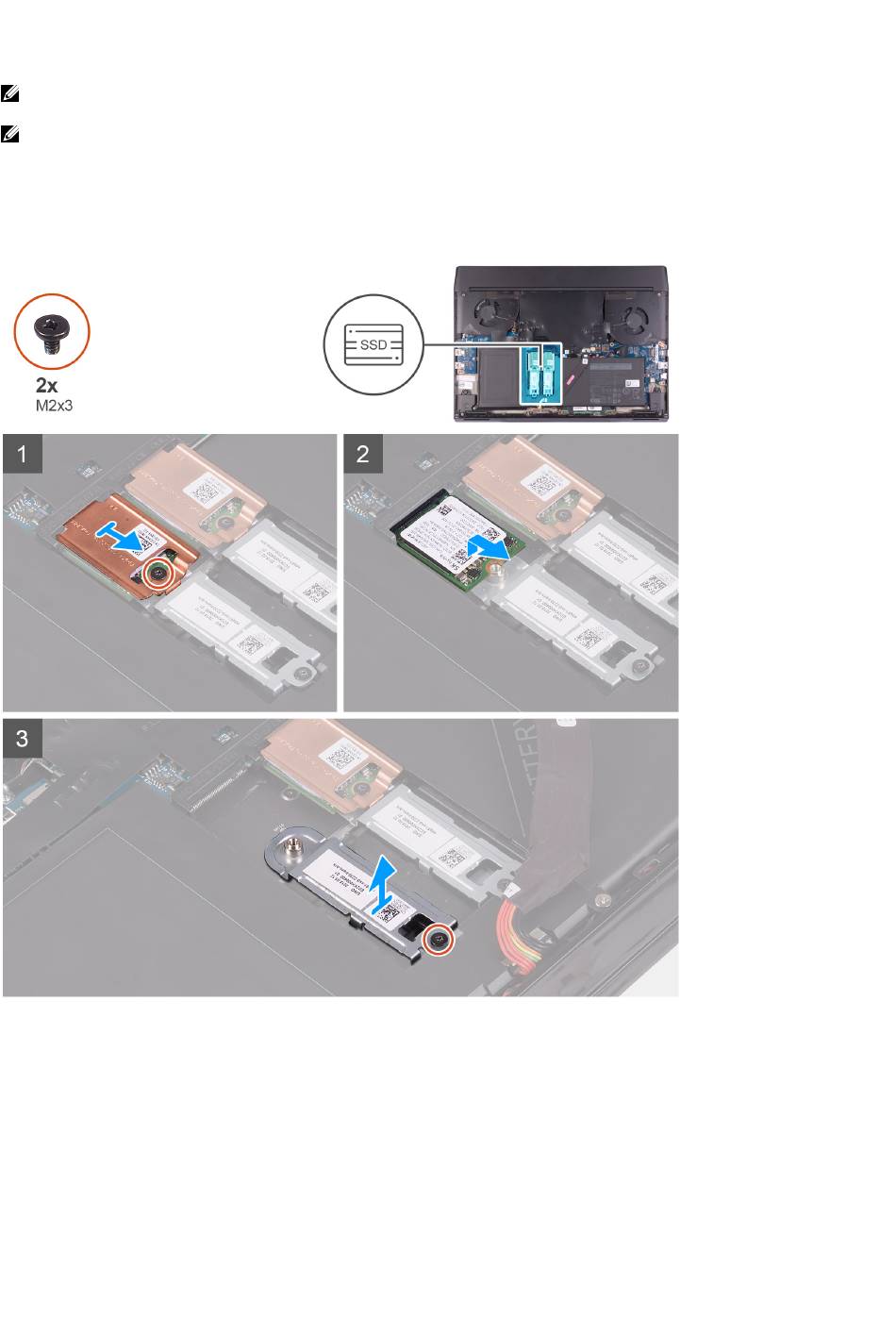

Die folgende Abbildung zeigt die Position des M.2-2230-Solid-State-Laufwerks und stellt das Verfahren zum Entfernen bildlich dar.
Schritte
1. Entfernen Sie die Schraube (M2x3), mit der die M.2-Kühlabdeckung am Montageblech befestigt ist.
2. Entfernen Sie die M.2-2230-Kühlabdeckung vom M.2-2230-Solid-State-Laufwerk.
3. Heben Sie das M.2-2230-Solid-State-Laufwerk aus dem M.2-Kartensteckplatz auf der Systemplatine.
4. Entfernen Sie die Schraube (M2x3), mit der das M.2-2230-Montageblech an der Handballenstützenbaugruppe befestigt ist.
5. Entfernen Sie das M.2-2230-Montageblech von der Handballenstützenbaugruppe.
