Entfernen und Einbauen von Komponenten
ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten
Konfiguration.

Empfohlene Werkzeuge

Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein:
● Kreuzschlitzschraubendreher Größe 0, 1
● Plastikschreiber

Schraubenliste

ANMERKUNG: Beim Entfernen der Schrauben von einer Komponente wird empfohlen, sich den Schraubentyp und die Menge der
Schrauben zu notieren und die Schrauben anschließend in einer Box aufzubewahren. So wird sichergestellt, dass die richtige Anzahl
der Schrauben und der richtige Schraubentyp wieder angebracht werden, wenn die Komponente ausgetauscht wird.
ANMERKUNG: Manche Computer verfügen über magnetische Oberflächen. Stellen Sie sicher, dass die Schrauben nicht an solchen
Oberflächen befestigt bleiben, wenn Sie eine Komponente austauschen.
ANMERKUNG: Die Farbe der Schraube kann je nach bestellter Konfiguration variieren.

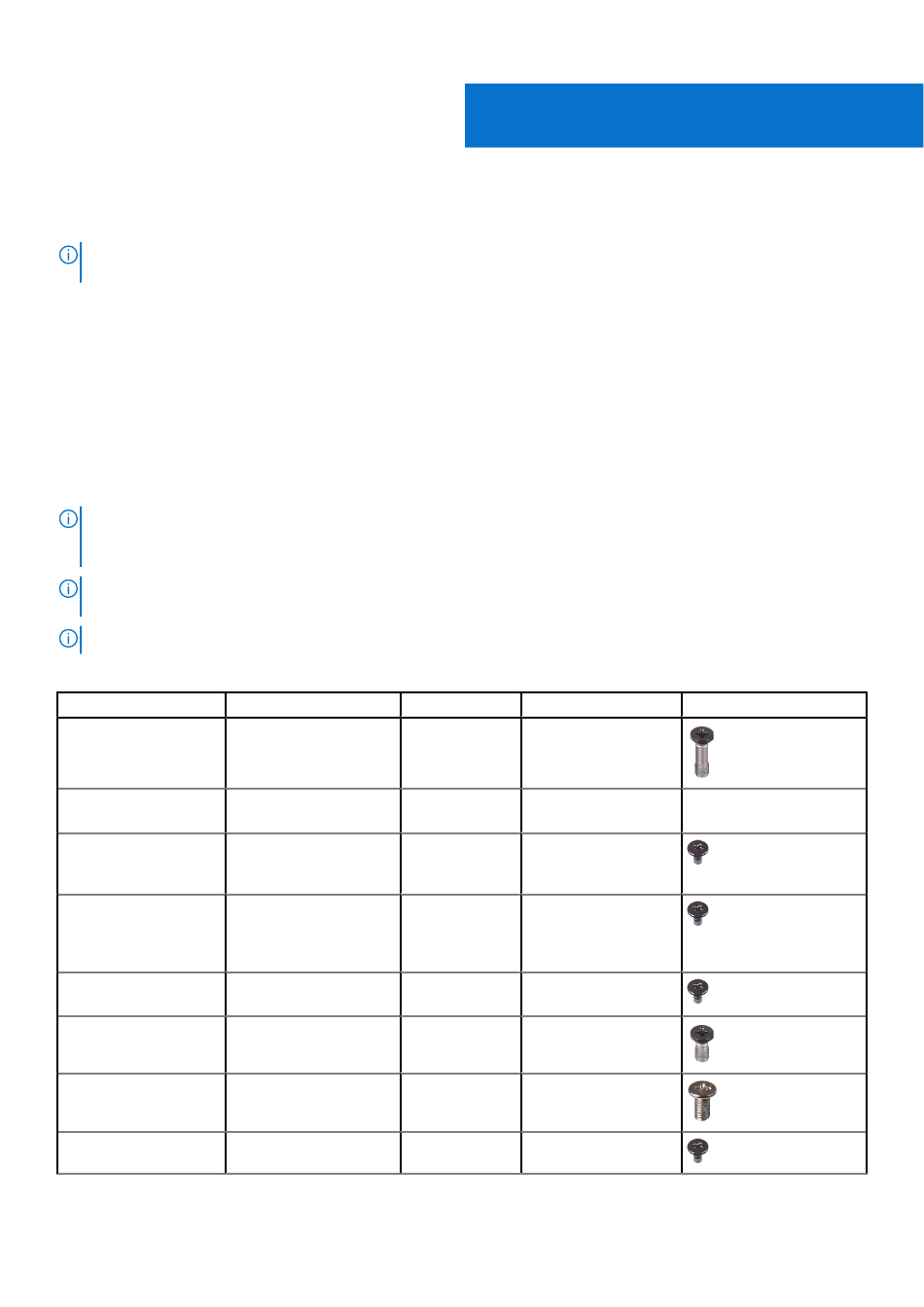

Tabelle 1. Schraubenliste
Komponente Zur Befestigung von
Bodenabdeckung Handauflagenbaugruppe
M.2-2230-SSD-Laufwerk Handauflagenbaugruppe
in M.2-Steckplatz drei
M.2-2230-SSD-Laufwerk M.2 2230-Halterung
in M.2-Steckplatz eins
oder M.2-Steckplatz zwei
M.2-2230- Handauflagenbaugruppe
Montagehalterung in
M.2-Steckplatz eins
oder M.2-Steckplatz zwei
M.2-2280-Solid-State- Handauflagenbaugruppe
Laufwerk
Hintere I/O-Abdeckung Handauflagenbaugruppe
Hintere I/O-Abdeckung Handauflagenbaugruppe
Wireless-Kartenhalterung USB-Platine
10 Entfernen und Einbauen von Komponenten
Schraubentyp Menge
M2.5x9 2
M2x3 2
M2x3 1 pro M.2-2230-SSD-
Laufwerk
M2x3 1 pro M.2-2230-SSD-
Laufwerk
M2x3 1 pro M.2-2280-SSD-
Laufwerk
M2,5x5 2
M2x4.5 2
M2x3 1
2
Abbildung Schraube
