VERROHRUNG DES HUMIDI-TECH

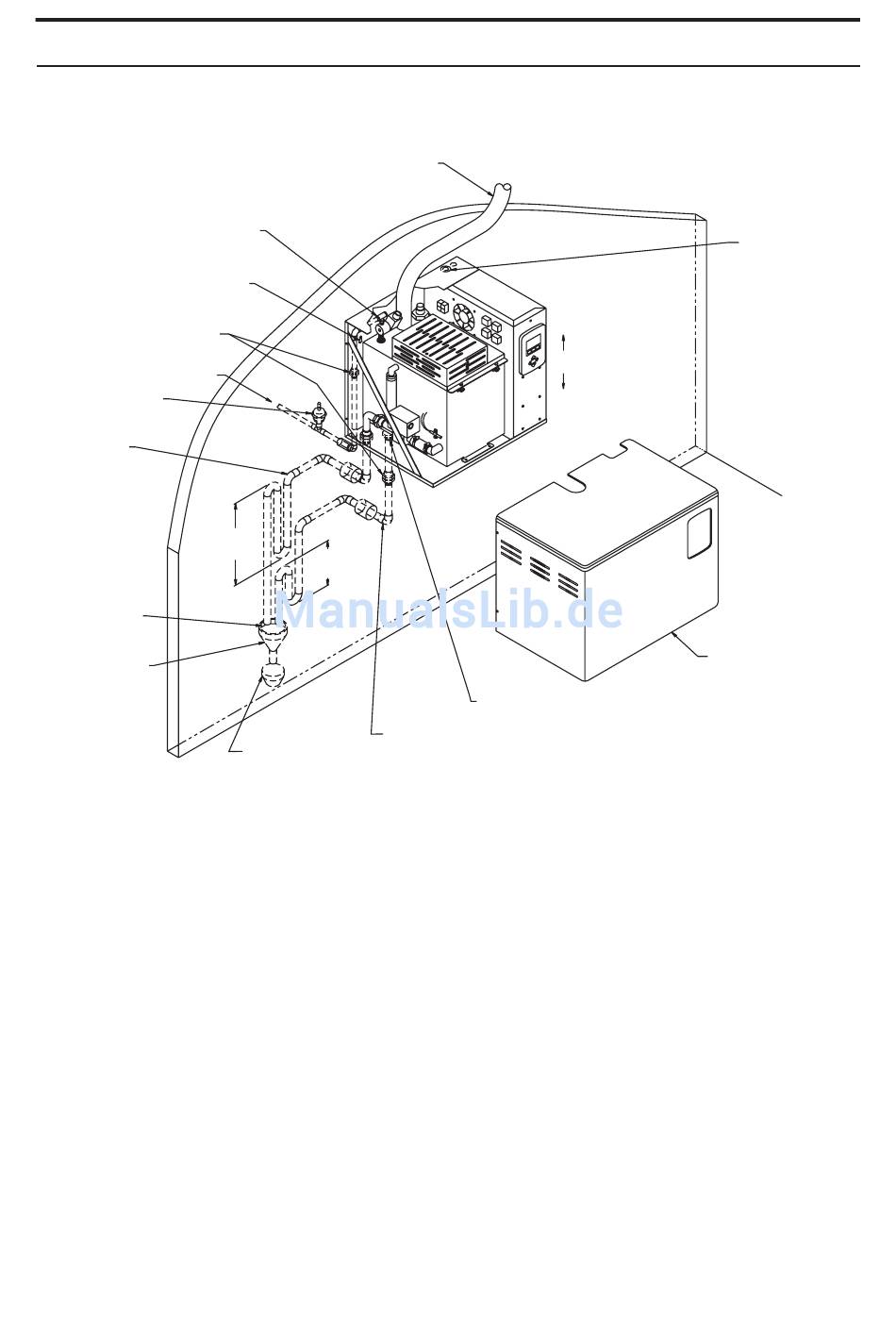

HUMIDI-TECH Luftbefeuchter für Standardwasser – Verrohrungsschema
DN10 (3/8") Anschluss zur
Wasserzuleitung; Wasserdruck muss
zwischen 175 kPa und 550 kPa
liegen; spezifische Leitfähigkeit des
Wassers mindestens 100 µS/cm
zwei Bohrungen zur
Wandmontage, 406 mm zentriert
Verschraubungen vom
Installateur zu stellen
Wasserzuleitung
Stoßschutzventil zur
Dämpfung von
Wasserschlag
DN20 (¾") Rohr
für Tankabfluss,
Überlauf und
Wasserverschluss,
geeignet für
Temperaturen bis
zu 100 °C. Bei
Rohrlängen über
3 m nach dem
Wasserverschluss
DN32 Rohre
verwenden.
25 mm Luftspalt
Auffangtrichter
(mit Bodenabfluss
verbinden)
Bitte beachten:
• Luftbefeuchter vom Auffangtrichter bzw. Bodenabfluss versetzt anordnen, damit kein Entspannungsdampf
in das Gehäuse aufsteigen kann.
• Gestrichelte Linien: vom Installateur zu stellende Teile.
• Der Wassereinlass befindet sich mehr als 25 mm oberhalb der Überlauföffnung, um Rückfluss und -sog
vom Tank zu verhindern. Diese Konfiguration bietet ausreichenden Schutz vor Rückfluss. Die
einschlägigen Vorschriften sind jedoch zu beachten.
• Eine Verschraubung gemäß den Zeichnungen in der Wasserzuleitung installieren, damit der Tank
ausgebaut werden kann.
Dampfschlauch
(maximale Länge 3 m)
bzw. starrer Schlauch
oder Rohr
300 mm
50 mm
Offener Bodenabfluss.
Die Größen für die
Ablassrohre und die
Höchsttemperaturen
sind gemäß den
einschlägigen
Vorschriften zu
wählen.
®
LUFTBEFEUCHTERS
gerade installieren
Rahmenabfluss
DN20 (¾") Rohr für
Rahmenabfluss und
Wasserverschluss, für
Temperaturen bis zu 100 °C
geeignet
vorgestanzte Öffnungen
für Kabelkanäle an
Ober- und Unterseite:
• Kombination mit
Durchmessern von
22,3 mm und
28,6 mm
• Kombination mit
Durchmessern von
28,6 mm und
34,9 mm
Abdeckung
DC-1136
7
