INBETRIEBNAHME UND BEDIENUNG DES HUMIDI-TECH
Einführung
Nach korrekter Installation und Anschluss an
Wasser und Strom kann das Gerät in Betrieb
genommen werden.
Verfahren zur Inbetriebnahme und
Prüfung
Montage
Sicherstellen, dass das Gerät gerade steht und
ausreichend gesichert ist, bevor es mit Wasser
gefüllt wird.

Verrohrung

Sicherstellen, dass alle Verbindungsleitungen
entsprechend den Anweisungen installiert wurden
und dass ausreichender Wasserdruck vorhanden ist.
• Zusatzwasserverrohrung für Standardwasser
(HUMIDI-TECH Luftbefeuchter)
Kaltes oder heißes Zusatzwasser verwenden.
Wenn der Wasserdruck höher als 415 kPa ist und/
oder Wasserschlag vermieden werden soll, muss
ein Druckminderungsventil oder ein
Stoßschutzventil installiert werden. Obwohl der
HUMIDI-TECH Luftbefeuchter über einen internen
Luftspalt von 25 mm verfügt, kann aufgrund von
örtlichen Vorschriften eine Vorrichtung notwendig
sein, die Rückfluss verhindert.
Wichtig: Der Mindest-Wasserzufuhrdruck beträgt
175 kPa.
• Zusatzwasserverrohrung für DI-Wasser
(HUMIDI-TECH DI Luftbefeuchter)
Bei diesem System wurde die elektronische
Sensorsteuerung durch eine
Schwimmerventilsteuerung ersetzt. Ein
Schwimmerschalter dient zum Schutz bei
niedrigem Wasserstand und ist in allen DI
Luftbefeuchtern installiert.
Der Schaltplan befindet sich auf der Innenseite der
Schalttafel-Abdeckung.
®
Elektrik
Vor Inbetriebnahme die elektrischen Anschlüsse
prüfen.
Vor dem Entfernen der Abdeckung von
Schalttafel oder Heizungsanschluss die
Stromzufuhr unterbrechen. Sicherheit geht vor!
• Sicherstellen, dass die Verdrahtung in
Übereinstimmung mit den einschlägigen
Vorschriften und dem HUMIDI-TECH-Schaltplan
durchgeführt wurde. Ein Schaltplan für die
externen Anschlüsse wird zusammen mit dieser
Anleitung mitgeliefert.
• Sicherstellen, dass alle an der DIN-Schiene
montierten Komponenten sicher an dieser Schiene
befestigt sind.
• Sicherstellen, dass alle Anschlüsse zwischen der
Stromzufuhr-Anschlussleiste und den Heizstäben
fest angezogen sind. Anzugs-Drehmomente sind
in Tabelle auf Seite 22 aufgeführt.
• Sicherstellen, dass alle Stecker innerhalb des
Luftbefeuchtergehäuses fest eingesteckt sind.
VORSICHT: Die Inbetriebnahme darf
ausschließlich von qualifiziertem Fachpersonal
durchgeführt werden.

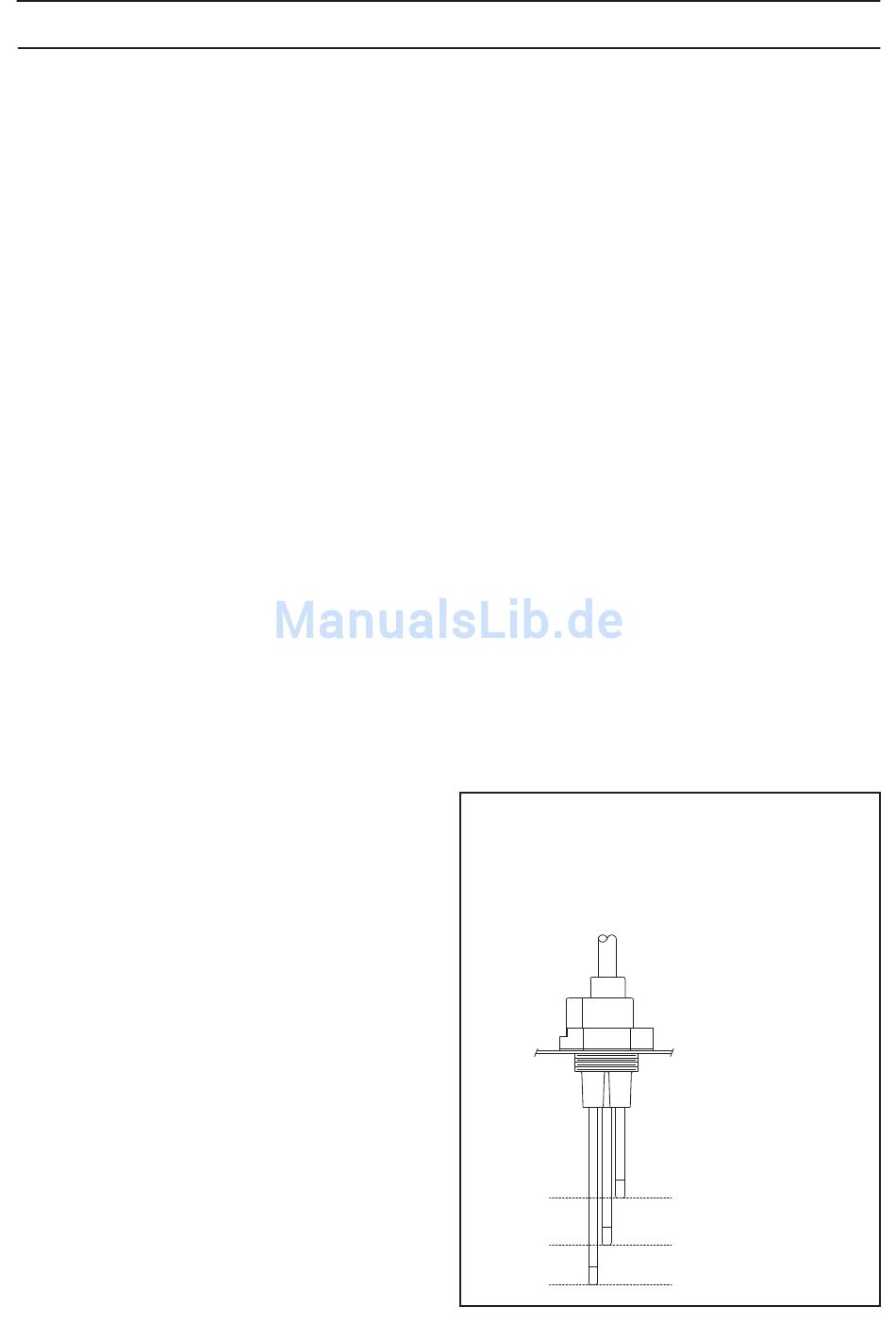

Elektronische Sensorsteuerung

(nur bei HUMIDI-TECH Modellen für
Standardwasser) Ein Leitfähigkeitssensor mit
drei Sonden steuert ein Magnet-Füllventil zur
Einhaltung des korrekten Wasserstandes.
OM-211-3
LUFTBEFEUCHTERS
Füllventil Aus
Füllventil Ein
Wasser niedrig
19
