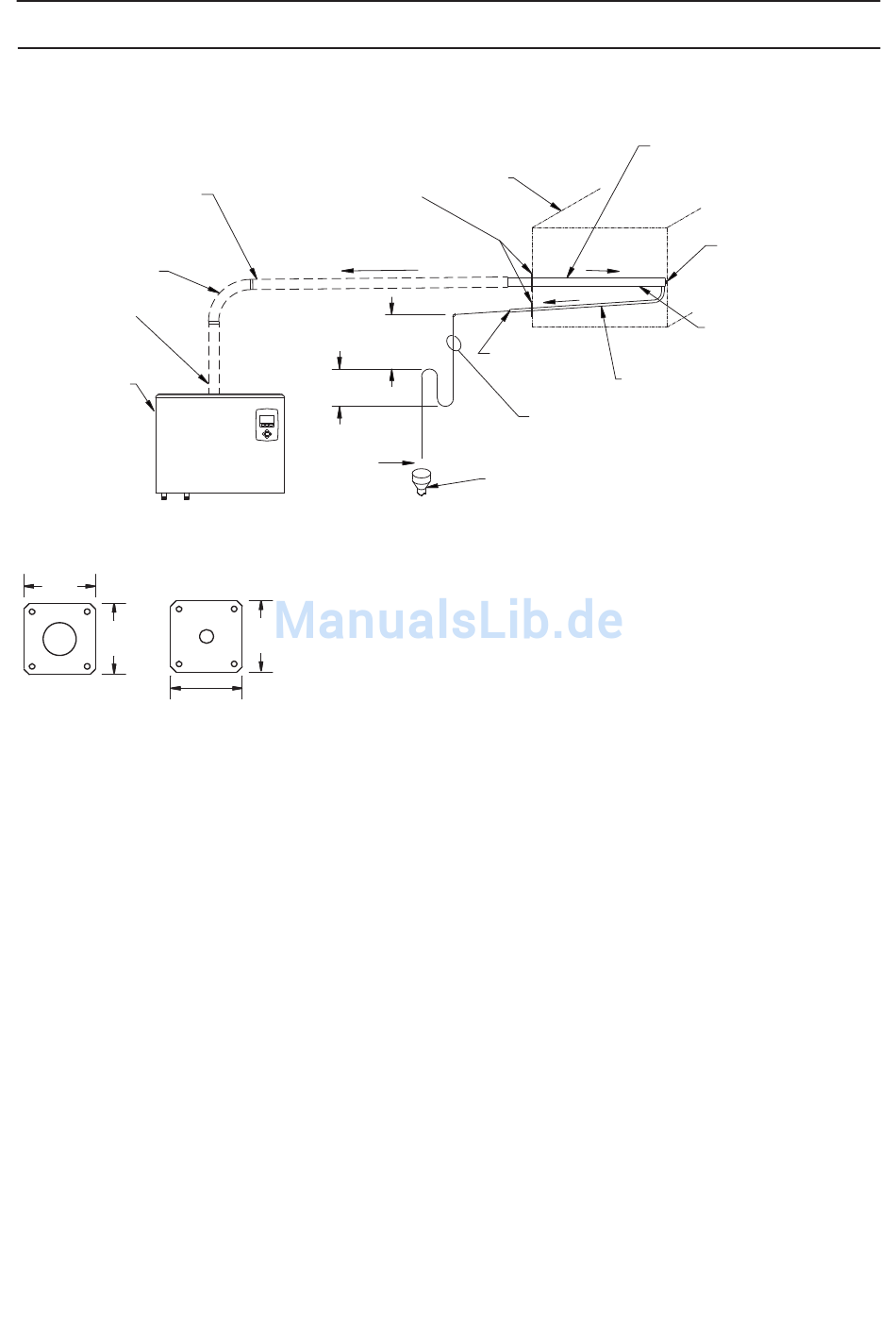

Einzelrohr mit Kondensatablauf

Verbindungsleitungen: flexible oder
starre Schläuche bzw. Rohre.
Leitungen isolieren, um
Dampfverlust zu vermeiden.
lange Winkelstücke mit
90° oder zwei Winkelstücke
mit 45° Biegung
Siehe ersten
Hinweis unten.
HUMIDI-TECH
Luftbefeuchter
Deckplatten:
Dispersionsrohr Kondensatablauf
82.5 mm
82.5 mm
82.5 mm
Bitte beachten:
• Für eine Rohrverbindung zum Dampfauslass das Rohradapterkit von DRI-STEEM verwenden. Den
Dampfauslass mit Hilfe einer Schlauchschelle an den Dampfschlauch anschließen. Den Dampfauslass mit
einer Schlauchmanschette und Schlauchschellen an der Leitung anschließen.
• Dünnwandige Rohre erwärmen sich schneller als dickwandige Rohre und verursachen einen geringeren
Dampfverlust beim Aufheizen.
• Der Leitungsdurchmesser muss der HUMIDI-TECH Dampfauslassgröße entsprechen (DN40 oder DN50).
• Siehe Tabellen auf Seite 18: Maximale Dampftransportkapazität und Dampfverlust.
• Maximale Kapazität des Dispersionsrohrs (mit Kondensatablauf):
– DN40: 25,8 kg/h
– DN50: 38,6 kg/h
• Das Dispersionsrohr so ausrichten, dass die Röhrchen (Dampföffnungen) nach oben zeigen.
• Das Dispersionsrohr muss ein Gefälle von mindestens 1 % zum Abfluss haben, wenn ein
Kondensatablauf verwendet wird. Das Kondensatablaufrohr muss ein Gefälle von mindestens 2 % zur
Deckplatte haben. Bei einer Dampfdurchflussrate von 15 kg/h oder weniger erfolgt kein Kondensatablauf.
• Weitere Informationen zur Installation des Luftbefeuchters oberhalb des Dispersionsrohrs der Zeichnung
auf Seite 17 entnehmen.
• Wenn die Empfehlungen auf dieser Seite nicht eingehalten werden, kann übermäßiger Gegendruck am
Luftbefeuchter die Folge sein. Dies kann ungleichmäßige Dampfabgabe aus dem Dispersionsrohr,
Dampfaustritt durch die Wasserverschlüsse oder Undichtigkeit von Dichtungen verursachen.
• Siehe Schlauchkit-Größentabelle auf der vorigen Seite.
HUMIDI-TECH
Deckplatten befestigen
und abdichten.
Gefälle: 1 %
150 mm
empfohlen
125 mm
Wasserverschluss
25 mm
Luftspalt
82.5 mm
OM-351-1
®
DISPERSION
Kanal
Gefälle: 1 %
Gefälle: 2 %
DN8 (1/4"
Gewinde)
DN20 Kondensatablaufrohr (Mindestgröße) vom
Installateur zu stellen. Muss für eine
Wassertemperatur von 100 °C geeignet sein.
Offener Abfluss. Die Größen für die Ablassrohre
und die Höchsttemperaturen sind gemäß den
einschlägigen Vorschriften zu wählen.
einzelnes Dispersionsrohr mit
Kondensatablauf
M10 Mutter zur
Befestigung
1 % Rohrgefälle zum Ablauf
DN15 (½" AD) Kondensatablaufrohr
2 % Gefälle zur Deckplatte
DC-1449
