RAPID-SORB Dispersionseinheit

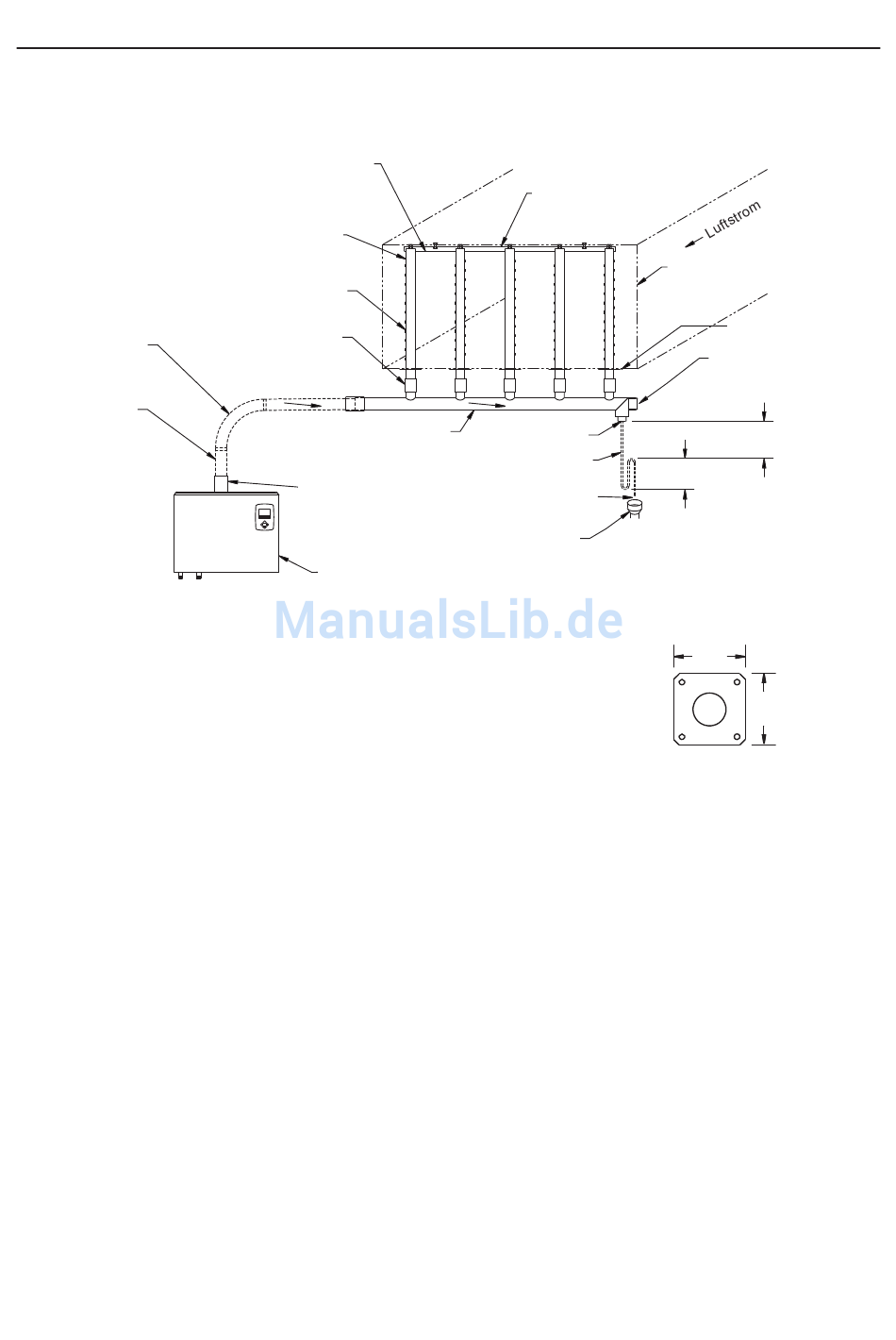

Die Winkelhalterung so platzieren,
dass sich der Flansch vor den
Dispersionsrohren befindet. In der
Zeichnung ist die Winkelhalterung für
eine Luftströmungsrichtung von hinten
nach vorn positioniert.
Winkelstücke mit
90° oder zwei
Winkelstücke mit
45° Biegung
Verbindungsleitungen:
flexible oder starre
Schläuche bzw.
Rohre Leitungen
isolieren, um
Dampfverlust zu
vermeiden.
Bitte beachten:
• Für eine Rohrverbindung zum Dampfauslass das Rohradapterkit von DRI-STEEM verwenden. Den
Dampfauslass mit Hilfe einer Schlauchschelle an den Dampfschlauch anschließen. Den Dampfauslass mit
einer Schlauchmanschette und Schlauchschellen an der Leitung anschließen.
• Dünnwandige Rohre erwärmen sich schneller als dickwandige Rohre und verursachen einen geringeren
Dampfverlust beim Aufheizen.
• Der Leitungsdurchmesser muss der HUMIDI-TECH Dampfauslassgröße entsprechen (DN40 oder DN50).
• Siehe Tabellen auf Seite 18: Maximale Dampftransportkapazität und Dampfverlust.
• Dispersionsrohre senkrecht zum horizontalen Luftstrom anordnen.
• Der Verteiler muss ein Gefälle zum Kondensatablauf haben.
• Verteiler und Rohre müssen möglichst gerade im Kanal sitzen (bis auf eine geringe Neigung für das
Gefälle des Verteilers).
• Verteiler an beiden Enden befestigen.
• Gestrichelte Linien: vom Installateur zu stellende Teile.
• Dispersionsrohrgrößen:
– DN40
– DN50
• Weitere Informationen zur Installation des Luftbefeuchters oberhalb der RAPID-SORB
der Zeichnung auf Seite 17 entnehmen.
• Wenn die Empfehlungen auf dieser Seite nicht eingehalten werden, kann übermäßiger Gegendruck am
Luftbefeuchter die Folge sein. Dies kann ungleichmäßige Dampfabgabe aus dem Dispersionsrohr,
Dampfaustritt durch die Wasserverschlüsse oder Undichtigkeit von Dichtungen verursachen.
16
HUMIDI-TECH
Dispersionsrohr
Röhrchen senkrecht zum
Luftstrom anordnen.
Aufsteckkupplung oder
Schlauchmanschette
Gefälle: 1 %
Verteilergefälle:
mindestens 1 %
Siehe ersten Hinweis unten.
HUMIDI-TECH
Luftbefeuchter
®
DISPERSION
Edelstahlhalterung von
DRI-STEEM
Kondensatablauf
(DN 20) (3/4" Gewinde)
DN20 Kupfer
25 mm Luftspalt
Offener Abfluss.
Die Größen für die
Ablassrohre und die
Höchsttemperaturen sind
gemäß den einschlägigen
Vorschriften zu wählen.
Kanal
Deckplatten befestigen
und abdichten.
Halterung mit 11 mm
Montagebohrungen oben,
unten und am Ende
150 mm empfohlen
mindestens 125 mm
Deckplatte des
Dispersionsrohrs
82.5 mm
82.5 mm
®
Dispersionseinheit
DC-1448
