VERROHRUNG DES HUMIDI-TECH

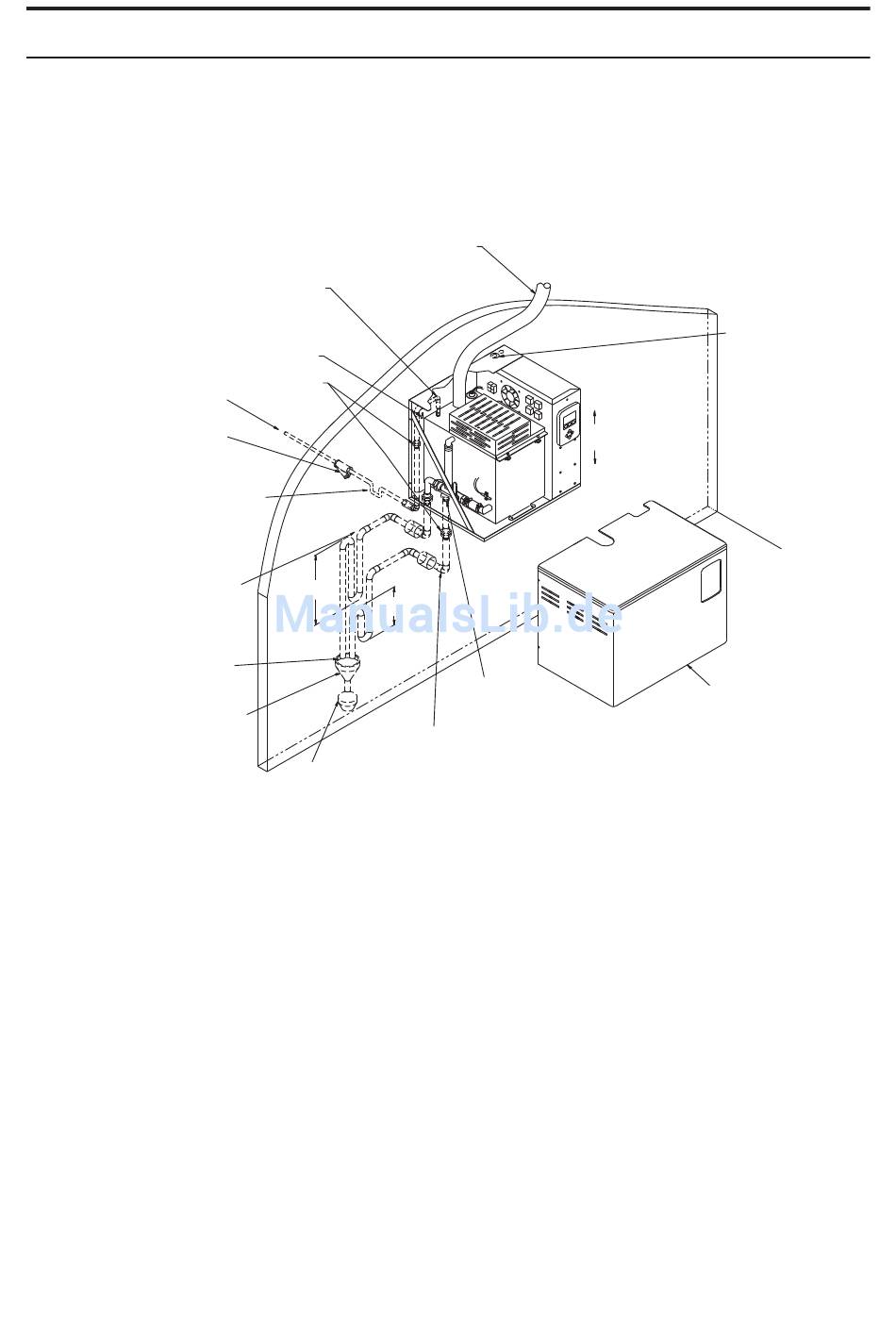

HUMIDI-TECH DI Luftbefeuchter für deionisiertes/mit Umkehrosmose behandeltes
Wasser – Verrohrungsschema
DN10 (3/8") Anschluss zur
Wasserzuleitung; Wasserdruck
muss zwischen 175 kPa und 550
kPa liegen; Chlorgehalt muss unter
3 ppm liegen; erster Meter der
Zuleitung muss für Temperaturen
bis zu 100 °C geeignet sein
Verschraubungen vom
Installateur zu stellen
Wasserzuleitung
Sieb, vom Installateur zu stellen
Bei nichtmetallischen Wasserleitungen
wird ein Wasserverschluss von 50 mm
in der Zuleitung empfohlen, um
Eindringen von Dampf während der
Wartung des DI/RO-Systems zu
verhindern.
DN20 (¾") Rohr für Tankabfluss
und Wasserverschluss, geeignet
für Temperaturen bis zu 100 °C.
Bei Rohrlängen über 3 m nach
dem Wasserverschluss DN32
Rohre verwenden.
25 mm Luftspalt
Auffangtrichter (mit
Bodenabfluss verbinden)
Bitte beachten:
• Luftbefeuchter vom Auffangtrichter bzw. Bodenabfluss versetzt anordnen, damit kein Entspannungsdampf
in das Gehäuse aufsteigen kann.
• Gestrichelte Linien: vom Installateur zu stellende Teile.
• Der Wassereinlass befindet sich mehr als 25 mm oberhalb der Überlauföffnung, um Rückfluss und -sog
vom Tank zu verhindern. Diese Konfiguration bietet ausreichenden Schutz vor Rückfluss. Die
einschlägigen Vorschriften sind jedoch zu beachten.
• Eine Verschraubung gemäß den Zeichnungen in der Wasserzuleitung installieren, damit der Tank
ausgebaut werden kann.
8
zwei Bohrungen zur
Wandmontage, 406
mm zentriert
300 mm
50 mm
Offener Bodenabfluss.
Die Größen für die
Ablassrohre und die
Höchsttemperaturen sind
gemäß den einschlägigen
Vorschriften zu wählen.
®
LUFTBEFEUCHTERS
Dampfschlauch
(maximale Länge 3 m)
bzw. starrer Schlauch
oder Rohr.
Rahmenabfluss
DN20 (¾") Rohr für Rahmenabfluss und
Wasserverschluss, für Temperaturen bis
zu 100 °C geeignet
vorgestanzte Öffnungen
für Kabelkanäle an
Ober- und Unterseite:
• Kombination mit
Durchmessern von
22,3 mm und 28,6 mm
• Kombination mit
Durchmessern von
gerade installieren
28,6 mm und 34,9 mm
Abdeckung
DC-1139
