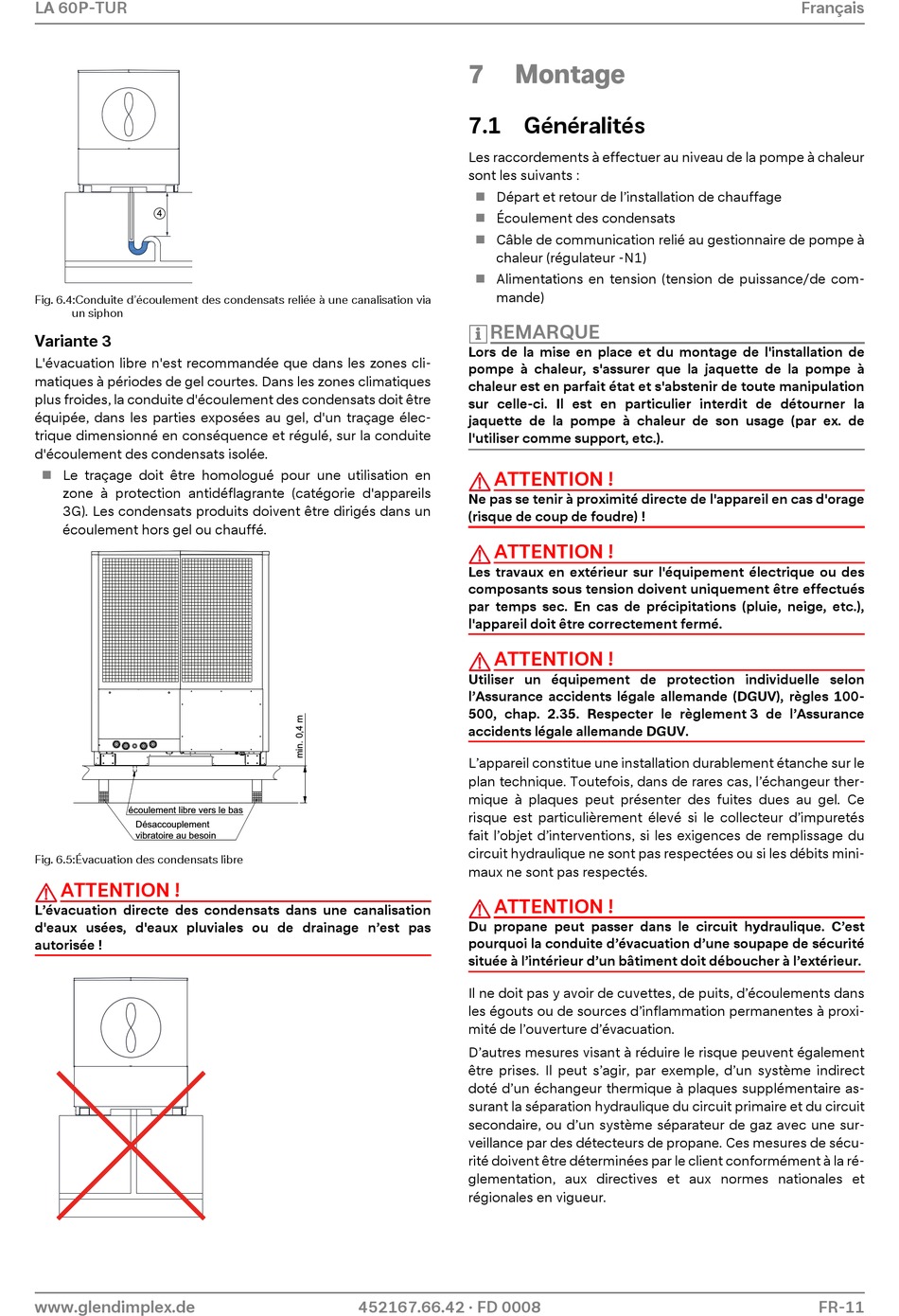

LA 60P-TUR
4
Fig. 6.4:Conduite d'écoulement des condensats reliée à une canalisation via
un siphon
Variante 3
L'évacuation libre n'est recommandée que dans les zones cli-
matiques à périodes de gel courtes. Dans les zones climatiques
plus froides, la conduite d'écoulement des condensats doit être
équipée, dans les parties exposées au gel, d'un traçage élec-
trique dimensionné en conséquence et régulé, sur la conduite
d'écoulement des condensats isolée.
Le traçage doit être homologué pour une utilisation en

zone à protection antidéflagrante (catégorie d'appareils
3G). Les condensats produits doivent être dirigés dans un
écoulement hors gel ou chauffé.
écoulement libre vers le bas
Désaccouplement
vibratoire au besoin
Fig. 6.5:Évacuation des condensats libre
ATTENTION !
L'évacuation directe des condensats dans une canalisation
d'eaux usées, d'eaux pluviales ou de drainage n'est pas
autorisée !
www.glendimplex.de
7

Montage

7.1 Généralités
Les raccordements à effectuer au niveau de la pompe à chaleur
sont les suivants :
Départ et retour de l'installation de chauffage

Écoulement des condensats

 Câble de communication relié au gestionnaire de pompe à
chaleur (régulateur -N1)
Alimentations en tension (tension de puissance/de com-

mande)
REMARQUE
Lors de la mise en place et du montage de l'installation de
pompe à chaleur, s'assurer que la jaquette de la pompe à
chaleur est en parfait état et s'abstenir de toute manipulation
sur celle-ci. Il est en particulier interdit de détourner la
jaquette de la pompe à chaleur de son usage (par ex. de
l'utiliser comme support, etc.).
ATTENTION !
Ne pas se tenir à proximité directe de l'appareil en cas d'orage
(risque de coup de foudre) !
ATTENTION !
Les travaux en extérieur sur l'équipement électrique ou des
composants sous tension doivent uniquement être effectués
par temps sec. En cas de précipitations (pluie, neige, etc.),
l'appareil doit être correctement fermé.
ATTENTION !
Utiliser un équipement de protection individuelle selon
l'Assurance accidents légale allemande (DGUV), règles 100-
500, chap. 2.35. Respecter le règlement 3 de l'Assurance
accidents légale allemande DGUV.
L'appareil constitue une installation durablement étanche sur le
plan technique. Toutefois, dans de rares cas, l'échangeur ther-
mique à plaques peut présenter des fuites dues au gel. Ce
risque est particulièrement élevé si le collecteur d'impuretés
fait l'objet d'interventions, si les exigences de remplissage du
circuit hydraulique ne sont pas respectées ou si les débits mini-
maux ne sont pas respectés.
ATTENTION !
Du propane peut passer dans le circuit hydraulique. C'est
pourquoi la conduite d'évacuation d'une soupape de sécurité
située à l'intérieur d'un bâtiment doit déboucher à l'extérieur.
Il ne doit pas y avoir de cuvettes, de puits, d'écoulements dans
les égouts ou de sources d'inflammation permanentes à proxi-
mité de l'ouverture d'évacuation.
D'autres mesures visant à réduire le risque peuvent également
être prises. Il peut s'agir, par exemple, d'un système indirect
doté d'un échangeur thermique à plaques supplémentaire as-
surant la séparation hydraulique du circuit primaire et du circuit
secondaire, ou d'un système séparateur de gaz avec une sur-
veillance par des détecteurs de propane. Ces mesures de sécu-
rité doivent être déterminées par le client conformément à la ré-
glementation, aux directives et aux normes nationales et
régionales en vigueur.
452167.66.42 · FD 0008
Français
FR-11
