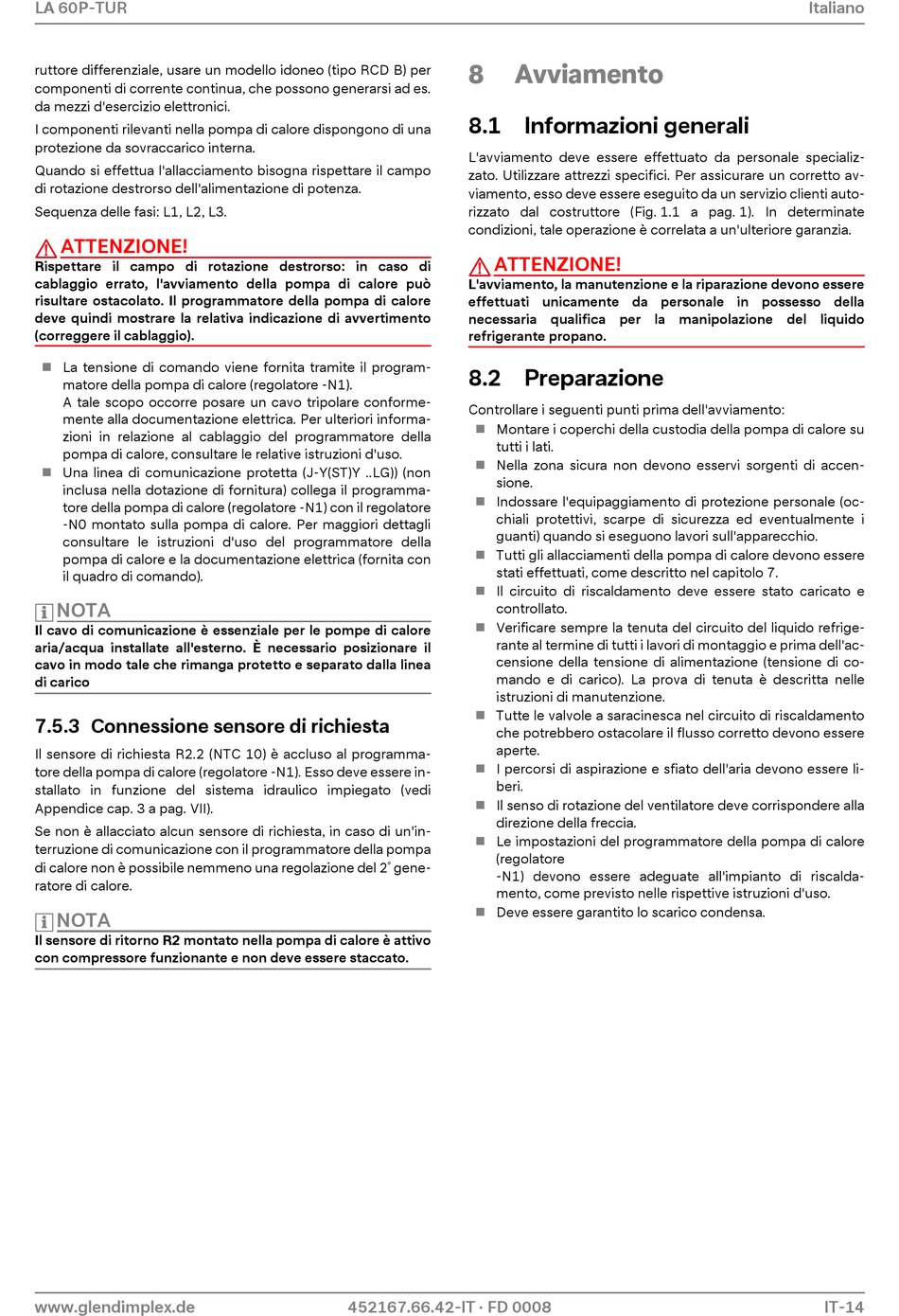

LA 60P-TUR
ruttore differenziale, usare un modello idoneo (tipo RCD B) per
componenti di corrente continua, che possono generarsi ad es.
da mezzi d'esercizio elettronici.
I componenti rilevanti nella pompa di calore dispongono di una
protezione da sovraccarico interna.
Quando si effettua l'allacciamento bisogna rispettare il campo
di rotazione destrorso dell'alimentazione di potenza.
Sequenza delle fasi: L1, L2, L3.
ATTENZIONE!
Rispettare il campo di rotazione destrorso: in caso di
cablaggio errato, l'avviamento della pompa di calore può
risultare ostacolato. Il programmatore della pompa di calore
deve quindi mostrare la relativa indicazione di avvertimento
(correggere il cablaggio).
La tensione di comando viene fornita tramite il program-
matore della pompa di calore (regolatore -N1).
A tale scopo occorre posare un cavo tripolare conforme-
mente alla documentazione elettrica. Per ulteriori informa-
zioni in relazione al cablaggio del programmatore della
pompa di calore, consultare le relative istruzioni d'uso.
Una linea di comunicazione protetta (J-Y(ST)Y ..LG)) (non
inclusa nella dotazione di fornitura) collega il programma-
tore della pompa di calore (regolatore -N1) con il regolatore
-N0 montato sulla pompa di calore. Per maggiori dettagli
consultare le istruzioni d'uso del programmatore della
pompa di calore e la documentazione elettrica (fornita con
il quadro di comando).
NOTA
Il cavo di comunicazione è essenziale per le pompe di calore
aria/acqua installate all'esterno. È necessario posizionare il
cavo in modo tale che rimanga protetto e separato dalla linea
di carico
7.5.3 Connessione sensore di richiesta
Il sensore di richiesta R2.2 (NTC 10) è accluso al programma-
tore della pompa di calore (regolatore -N1). Esso deve essere in-
stallato in funzione del sistema idraulico impiegato (vedi
Appendice cap. 3 a pag. VII).
Se non è allacciato alcun sensore di richiesta, in caso di un'in-
terruzione di comunicazione con il programmatore della pompa
di calore non è possibile nemmeno una regolazione del 2˚ gene-
ratore di calore.
NOTA
Il sensore di ritorno R2 montato nella pompa di calore è attivo
con compressore funzionante e non deve essere staccato.
www.glendimplex.de
8

Avviamento

8.1 Informazioni generali

L'avviamento deve essere effettuato da personale specializ-
zato. Utilizzare attrezzi specifici. Per assicurare un corretto av-
viamento, esso deve essere eseguito da un servizio clienti auto-
rizzato dal costruttore (Fig. 1.1 a pag. 1). In determinate
condizioni, tale operazione è correlata a un'ulteriore garanzia.
ATTENZIONE!
L'avviamento, la manutenzione e la riparazione devono essere
effettuati unicamente da personale in possesso della
necessaria qualifica per la manipolazione del liquido
refrigerante propano.

8.2 Preparazione

Controllare i seguenti punti prima dell'avviamento:
Montare i coperchi della custodia della pompa di calore su
tutti i lati.
Nella zona sicura non devono esservi sorgenti di accen-
sione.
Indossare l'equipaggiamento di protezione personale (oc-
chiali protettivi, scarpe di sicurezza ed eventualmente i
guanti) quando si eseguono lavori sull'apparecchio.
Tutti gli allacciamenti della pompa di calore devono essere
stati effettuati, come descritto nel capitolo 7.
Il circuito di riscaldamento deve essere stato caricato e
controllato.
Verificare sempre la tenuta del circuito del liquido refrige-
rante al termine di tutti i lavori di montaggio e prima dell'ac-
censione della tensione di alimentazione (tensione di co-
mando e di carico). La prova di tenuta è descritta nelle
istruzioni di manutenzione.
Tutte le valvole a saracinesca nel circuito di riscaldamento
che potrebbero ostacolare il flusso corretto devono essere
aperte.
I percorsi di aspirazione e sfiato dell'aria devono essere li-
beri.
Il senso di rotazione del ventilatore deve corrispondere alla
direzione della freccia.
Le impostazioni del programmatore della pompa di calore
(regolatore
-N1) devono essere adeguate all'impianto di riscalda-
mento, come previsto nelle rispettive istruzioni d'uso.
Deve essere garantito lo scarico condensa.
452167.66.42-IT · FD 0008
Italiano
IT-14
