Installationshinweise
3.8 - HEIZUNGS- VOR- UND RÜCKLAUF-ANSCHLUSS
Der Heizungs- Vor- und Rücklauf - Anschluss sind am Kessel an
den entsprechenden Anschlüssen von R 4", mit der Bez. M und
R wie auf Seite 10 angegeben, anzuschließen.
Zur Dimensionierung der Rohrleitungen des Heizungskreislaufs
sind die Druckverluste an den Anlagenbauteilen und durch den
Aufbau selbst zu berücksichtigen.
Der Rohrverlauf ist so zu planen, dass keine Luftsäcke ent-
stehen und die konstante Entlüftung der Anlage erleichtert wird.
ACHTUNG!
Vor dem Anschluss des Kessels an die Heizun-
gsanlage müssen die Rohrleitungen sorgfältig
mit einem gemäß Norm UNI-CTI 8065 geei-
gneten Mittel gespült werden, um metallische
Rückstände aus der Bearbeitung und Lötung,
Öle und Fette zu entfernen, die vorhanden sein
könnten und, wenn sie bis zum Kessel gelan-
gen, dessen Betrieb beeinträchtigen.
Für die Spülung der Anlage dürfen keine Lös-
ungsmittel verwendet werden, da diese die
Anlage und-/ oder ihre Bauteile beschädigen
könnten.
Die mangelnde Beachtung der Hinweise kann
zu Schäden an Personen, Tieren und Fehl-
funktionen führen, für die der Hersteller nicht
haftbar gemacht werden kann.
20

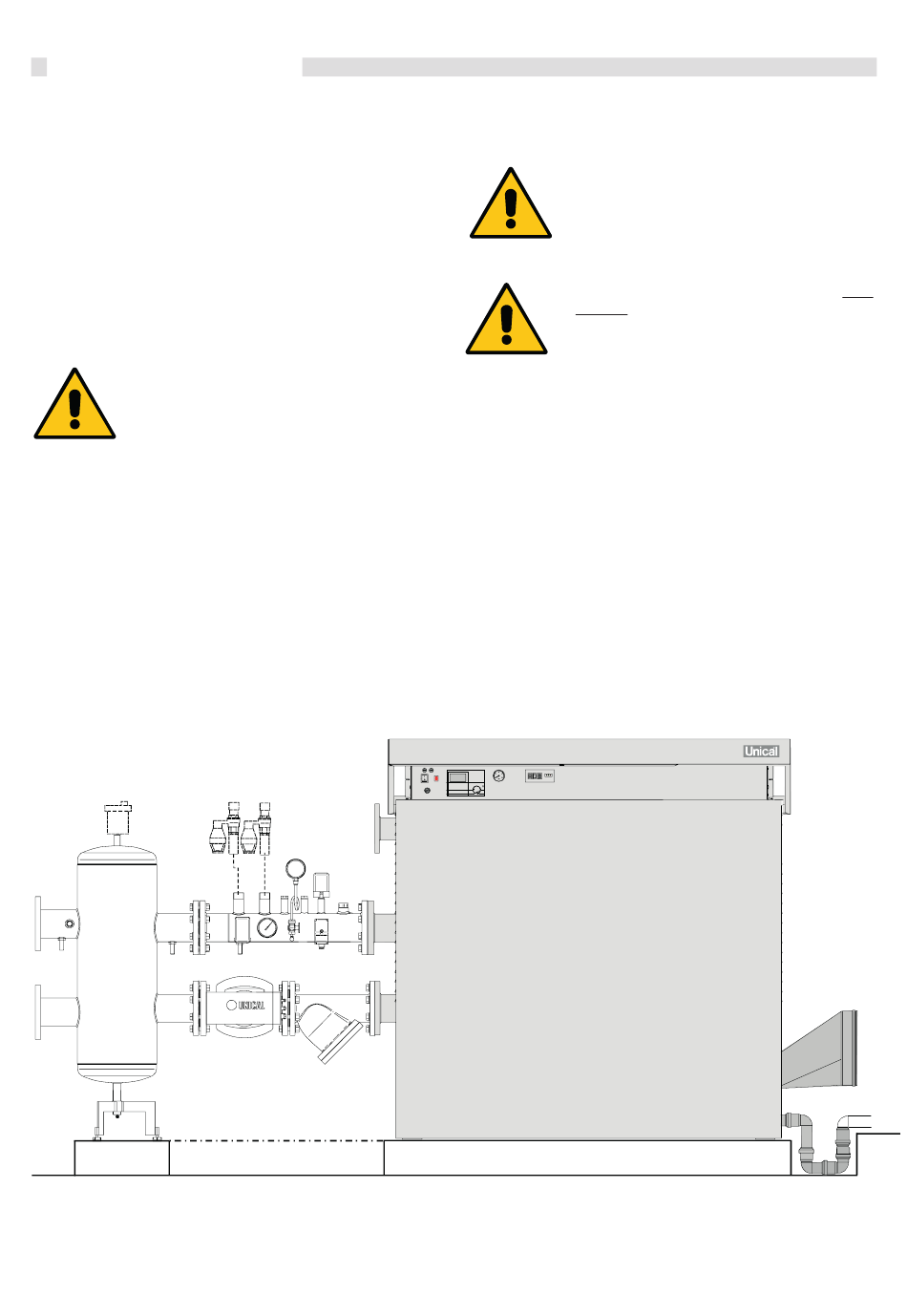

Installationsbeispiel:
G
g-
gas
M
M-
Vorlauf
R
r-
Rücklauf
ACHTUNG!
ABSPERREINRICHTUNGEN AM MODULEX
GAS-BRENNWERT-HEIZKESSEL DÜRFEN
NICHT VOR DEN SICHERHEITSEINRICH-
TUNGEN EINGEBAUT WERDEN!
Die Rohrleitungen der Heizungs-Anlage dürf-
en nicht als Erdungsanschluss der Elektro-
oder Telefonanlage verwendet werden. Es
können in kurzer Zeit schwere Schäden an
den Rohrleitungen, am Kessel und an den
Heizkörpern auftreten.
BCM
