Installations-Hinweise
RÜCKLAUF-TEMPERATURREGELUNG

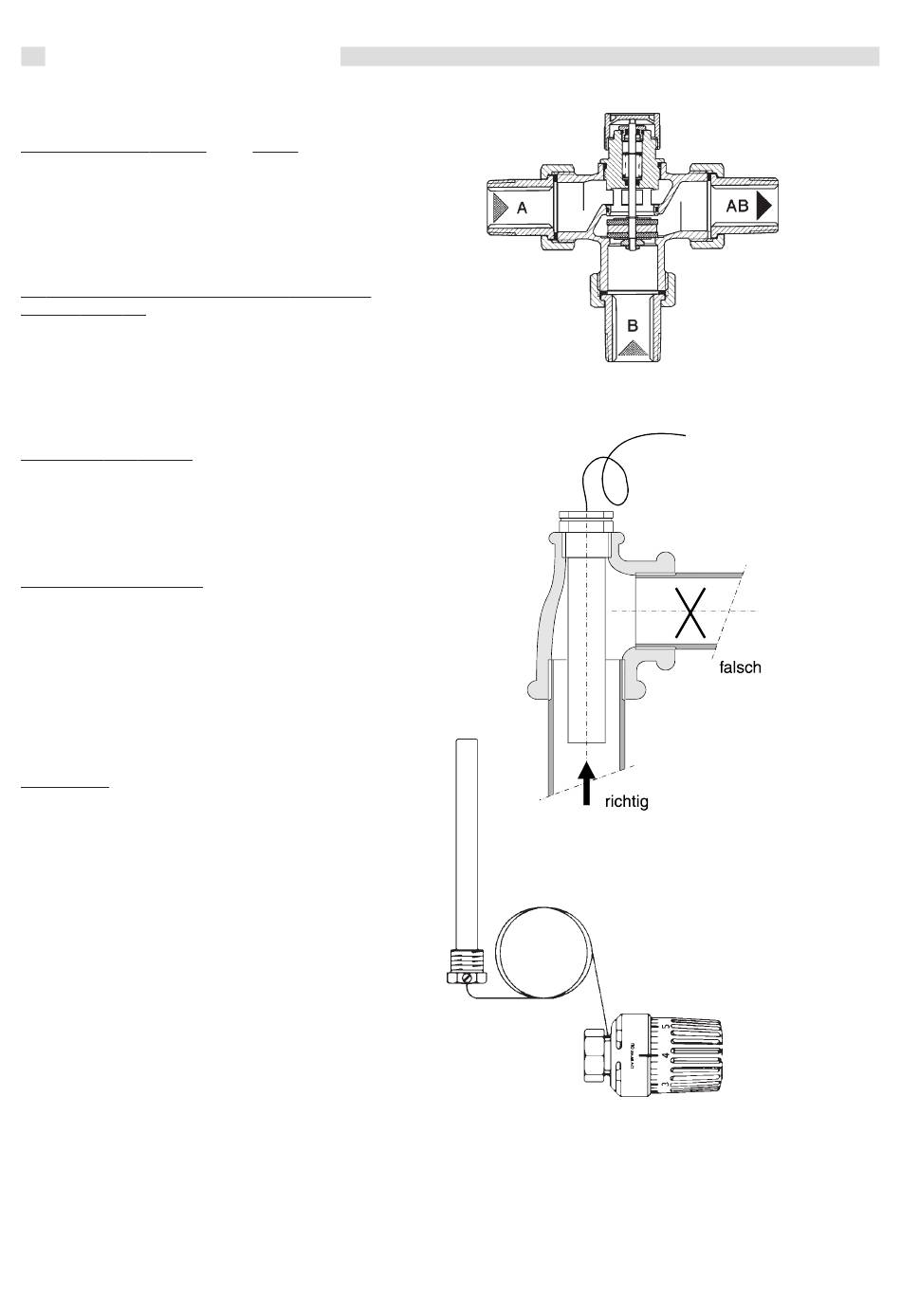

Thermisches Regelventil, siehe fig.13:
Die Rücklauf-Temperaturregelung besteht aus
einem Dreiwege-Mischventil PN16 mit stetigem
Temperaturregler (50-80°C). Um einen dichten
Abschluss in den Einstellungen des Ventiltellers
sicherzustellen, beträgt die zulässige Druckdifferenz
500 mbar.
Darstellung des thermischen Dreiwegeventils mit
Flussrichtungen:
Vor der Installation Rohrleitungen gut durchspülen
um Funktionsstörungen durch Schweißperlen und
Schmutz zu vermeiden.
Keinesfalls darf der EPDM-Ventilteller mit Öl in
Berührung kommen, da dieses Material nicht gegen
mineralische Öle und Fette beständig ist.
Einbau der Tauchhülse:
Für eine einwandfreie Regelung muss gewähr-
leistet sein, daß die Tauchhülse vom Heizwasser
gut umspült wird.
Bei der Montage wird deshalb gegen die
Strömungsrichtung eingebaut.
Thermisches Regelventil:
Montage des Temperaturreglers:
Der Temperaturregler wird auf das Stellglied
geschraubt. Dabei wird der Temperaturregler so
ausgerichtet, dass der Markierungsstrich nach
oben, bzw. nach vorn zeigt.
In dieser Stellung festhalten und die Überwurfmutter
fest anziehen.
Das Kapillarrohr darf nicht geknickt oder flach-
gedrückt werden.
Einstellung:
Für den Betrieb der UNICAL Holz-Vergaserkessel
beträgt die erforderliche Heizkessel-Rücklauf-
Sockeltemperatur mindestens 65°C.
Dies entspricht der Regler-Skala 5,6
am Temperatur-Reglerkopf.
Der Temperaturregler wird danach auf eine Einstell-
möglichkeit von 5,6 bis 6 begrenzt.
Eine Änderung dieser Temperatur-Einstellung-/
Begrenzung ist nicht zulässig.
Die eingestellte Temperatur von ca. 65°C muss bei
der Kessel-Inbetriebnahme' mit einem Kontakt-
Thermometer überprüft werden.
16
A
= Rücklauf von der Heizungsanlage
B
= vom Heizkessel-Vorlauf
AB
= zum Heizkessel-Rücklauf
fig. 13
