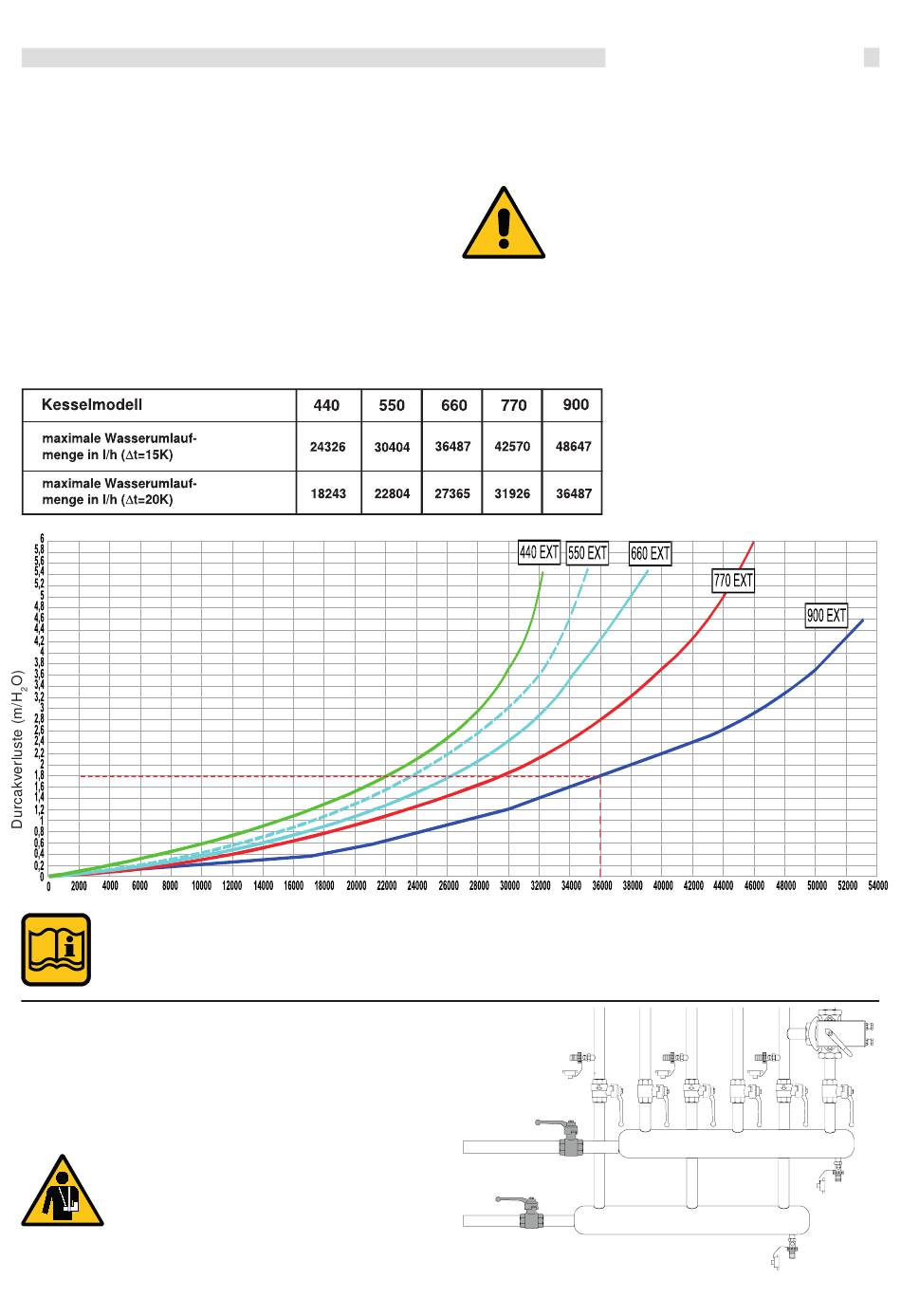

3.12 - BESTIMMUNG DER KESSELKREISPUMPE
Heizwasser-Mindestumlaufmenge:
Die Kessel müssen vom Heizungsumlaufwasser ausreichend
durchströmt werden.
Die Kesselkreispumpe muß entsprechend der Pumpenkennli-
nie
und Kessel-Widerstände, auf die nominalen Wasserumlaufmen
gen der Tabelle (siehe Abb.) ausgelegt werden.
Durch geeignete hydraulische Maßnahmen muß sichergestellt
sein, daß die Mindestumlaufmengen nicht unterschritten
werden.
Nach der Heiz.Anl.V. muß bei Kesselleistungen über 50 kW die
Leistungs-aufnahme der Heizungspumpen mindestens in drei
Stufen selbsttätig den betriebsbedingten Förderbedarf regeln.
In den Fällen, wo mit unterschiedlichen Volumenströmem und
Bei einem ∆t von 20K ist beim Modulex EXT 900 die geforderte Wasserdurchflussmenge von 36289 l/h.
Aus der Grafik der Kessel-druckverluste kann bestimmt werden, dass die Pumpe in der Lage sein muss,
den angegebenen Druckverlust zu überwinden.
3.13 -
KUGELABSPERRVENTILE
Der Einbau von Kugelabsperrventilen an den Kessel-Vor- und
Rücklaufanschlüssen wird empfohlen. So kann, falls erforderlich,
der Kessel entleert werden, ohne dass die gesamte Heizanlage
entleert werden muss.
WARNUNG!
Es ist nicht zulässig, die Sicherheits-
einrichtungen vom Kessel zu isolieren,
wie z.B. das Heizungs-Sicherheitsventil
und das Ausdehnungsgefäß!
Widerständen gerechnet werden muß, z.B. für die einzelnen
Heizkreise, sind stufenlos, drehzahlgeregelte Pumpen
einzusetzen.
Die Größe der Heizungspumpe muss entspre-
chend der Daten des Heizkessels und der Gege-
benheiten der Heizungsanlage ermittelt werden.
Die wasserseitige Widerstandskurve des Kessels
wird im nachstehenden Diagramm dargestellt.
Die Heizungspumpe ist im Lieferumfang des
Kessels nicht enthalten.
Es wird empfohlen eine Pumpe auszuwählen mit
der Fördermenge von ungefähr 2/3 der Heizkur-
ven-charakteristik.
Durchfluss (l/h)
Installationshinweise
Anmerkung:
Die Verwendung einer hydraulischen Weiche
eingebaut zwischen Kessel- und Heizkreis
ist immer ratsam. Der Heizkessel wird nicht
beeinträchtigt wenn das System eine höhe
Durchflussmenge anfordert als die maximal
im Kessel zulässige, die sozusagen unter
15K liegt.
23
