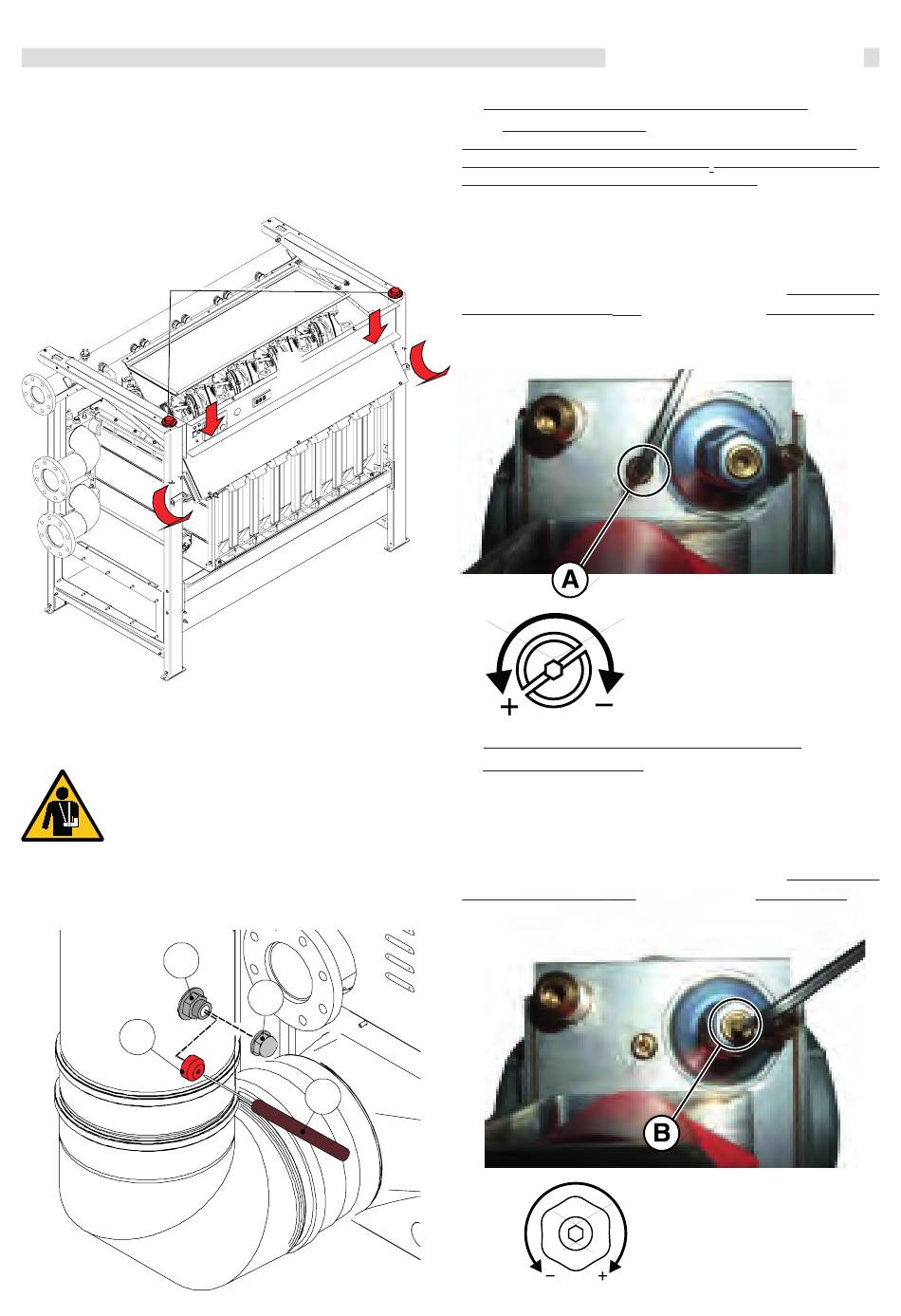

Leicht die Schalttafel "A" drehen und die Schwingwand "C"
absenken.
Für die benötigte Zeit zur Einstellung die Schwingwand "C"
über die 2 Schrauben M4 + Unterlegscheiben "D" befestigen
(im Dokumentationssäckchen enthalten).
D
HINWEIS!
Verschlußstopfen (2) von der Abgas-Meßstelle
entfernen und das Reduzierstück (3) zur
Aufnahme der Meßsonde aufdrehen.
Die CO
-Analysesonde (4) in optimale Position
2
für eine Abgas-Messung einführen.
Nach erfolgter Messung den Verschlußstopfen
(2) wieder dichtend aufdrehen und das Red.
Stück (3) aufbewahren.
1
3
C
A
2
4
Installationshinweise
A)
Einstellung der Maximal - Brenner-
Modul-Leistung:
Den Meßstutzen-Verschluss am Abgassammler entfernen.
Die Meßsonde eines geeigneten CO
den Messpunkt im Abgasabgang einführen.
Die Brennerleistung auf Maximalleistung einstellen,
siehe Hinweise in Seite 45, "Sweep"-Funktionsablauf,
(Kaskade-Manager 100 %).
Überprüfen, ob die CO
-Werte innerhalb der Werte liegen, wie
2
in der Tabelle "DÜSENDRÜCKE" angegeben.
Falls erforderlich, wird eine neue Einstellung durch Drehen
"A",
der Einstellschraube
und gegen den Uhrzeigersinn zum Erhöhen des Einstellwertes
getätigt.
B)
Einstellung der Minimal - Brenner-
Modul-Leistung:
Die Brennerleistung auf Minimalleistung einstellen,
siehe Hinweise in Seite 45, "Sweep"-Funktionsablauf,
(Kaskade-Manager 10 %).
Überprüfen, ob die CO
-Werte innerhalb der Werte liegen, wie
2
in der Tabelle "DÜSENDRÜCKE" angegeben.
Falls erforderlich, wird eine neue Einstellung durch Drehen
"B",
der Einstellschraube
gegen den Uhrzeigersinn zum Verringern des Einstellwertes
getätigt.
- Abgasanalysegerät an
2
im Uhrzeigersinn zum Verringern-
Einstellschraube für
Maximal-Leistungs-
Einstellung!
im Uhrzeigersinn zum Erhöhen- und
Einstellschraube für
Minimal-Leistungs-
Einstellung!
