Installationshinweise
3.14 - SYSTEMTRENNUNG ÜBER EINEN
PLATTENWÄRMETAUSCHER
Über einen Wärmetauscher werden Kesselkreis- und die
nachgeschalteten Heizkreise hydraulisch vollständig getrennt.
Diese Systemtrennung wird besonders in Verbindung mit
Fußbodenheizungen mit nicht diffusionsdichten Kunststof-
frohren empfohlen.
Die Dimensionierung von Kessel- und Anlagenkreis erfolgt
individuell nach den jeweiligen Heizanlagen-Verhältnissen.
Bei dem Kesselkreis ist darauf zu achten, daß die Heizwas-
ser-
Mindestum-aufmengen aufrecht erhalten werden.Hierbei
muss für die Auslegung der Kesselkreispumpe der erhöhte
Widerstand des Plattenwärmetauschers berücksichtigt
werden.
Da es sich um eine vollständige hydraulische Trennung
handelt, müssen die Kessel- und Heizanlagen-Kreisläufe mit
jeweils separaten Ausdehnungsgefäßen (MAG) ausgerüstet
werden.
Die Größe der MAG richtet sich nach den entsprechenden
Wasservolumen in den Anlagenteilen, siehe Abb..
24

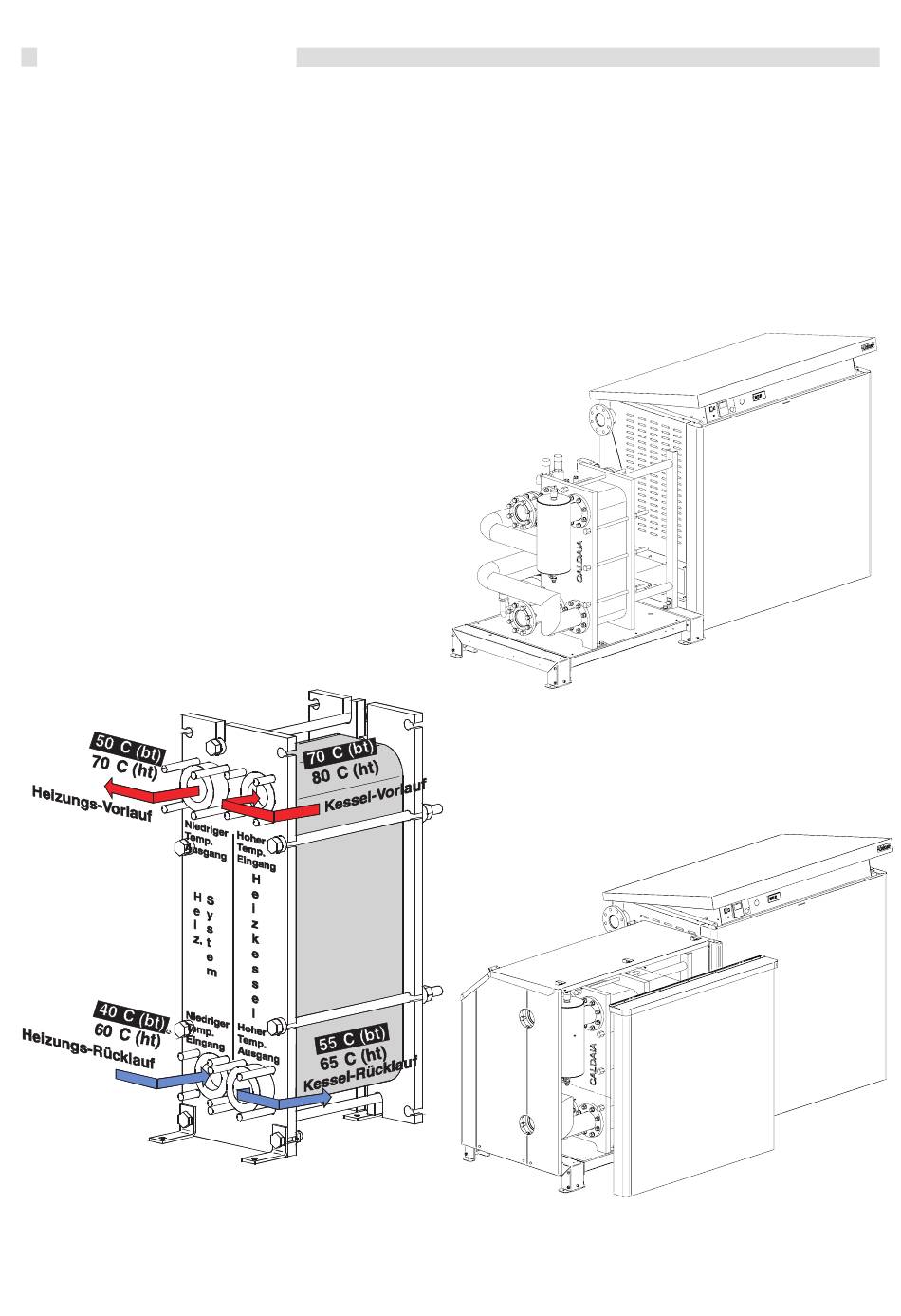

3.15 - PRIMÄRHEIZKREIS
Installations-Beispiel mit einem MODULEX
Heizkessel und einem Plattenwärmetauscher.
SPINOX COMPO S.
MODULEX 440 - 550:
MODULEX 660:
MODULEX 770:
MODULEX 900:
Darstellung der zusätzlichen Komponenten-
Verkleidung für MODULEX 440-900:
Optionales Zubehör - Code-Nr. 00362120
00362167
00362168
00362169
00362172
