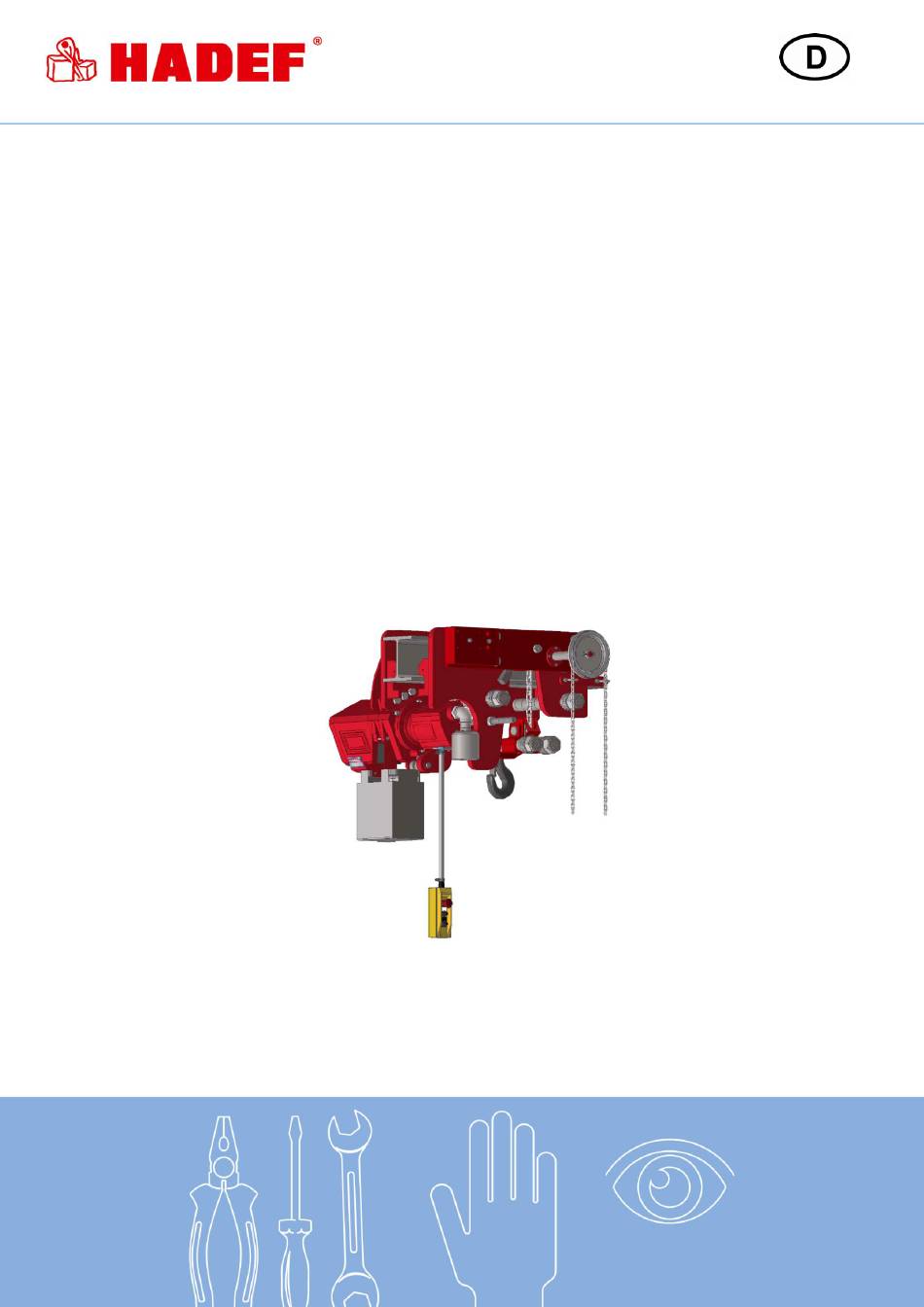

- Seite 1 Montage-, Betriebs- und Wartungsanleitung Druckluft-Kettenzug 29/06AP extrem kurze Bauart als Einschienen-Haspelfahrwerk als Einschienen-Druckluftfahrwerk als Einschienenfahrwerk Big Bag APHL und APPL Rev.09 5.52.181.00.00.09...
-
Seite 2: Inhaltsverzeichnis
by Heinrich de Fries GmbH Heinrich de Fries GmbH, Gauss Str. 20, D-40235 Düsseldorf Heinrich de Fries GmbH wird im Weiteren als HADEF bezeichnet. Originalbetriebsanleitung in deutscher Sprache. Übersetzungen in andere Sprachen sind aus dem deutschen Original erstellt. Eine Kopie kann schriftlich angefordert werden oder liegt auf www.hadef.de... -
Seite 3: Information
Funktionsprüfung ................18 11.1 Kontrollen vor dem ersten Start..................18 11.2 Funktionsprüfung ......................18 Instandhaltung .................. 19 12.1 Allgemeines ........................19 12.2 Überwachung ........................19 12.3 Lastkette wechseln ......................19 12.4 Druckluftmotor ........................ 20 12.5 Überlastsicherungen ....................... 20 12.6 Rollenkette nachspannen ....................21 Prüfung .................... -
Seite 4: Hinweise Zur Ermittlung Der Theoretischen Nutzungsdauer
Herstellers Bauteile geprüft und ausgetauscht werden. Danach wird eine neue verfügbare Nutzungsdauer festgelegt. Siehe hierzu die gültigen Unfallverhütungsvorschriften „Winden, Hub- und Zuggeräte“. HINWEIS! Festlegung Eine Generalüberholung darf nur von HADEF oder durch eine von HADEF autorisierte Fachfirma durchgeführt werden! Sicherheit Warnhinweise und Symbole In der vorliegenden Dokumentation werden die Gefahren und Hinweise wie folgt eingestuft und dargestellt: Bezeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn sie nicht vermieden wird,... -
Seite 5: Anforderungen An Das Bedienpersonal
Diese Sicherheit kann in der betrieblichen Praxis jedoch nur dann erreicht werden, wenn alle dafür erforderlichen Maßnahmen getroffen werden. Es unterliegt der Sorgfaltspflicht des Betreibers des Gerätes, diese Maßnahmen zu planen und ihre Ausführung zu kontrollieren. Betriebsanleitungen um Anweisungen einschließlich Aufsichts- und Meldepflichten zur Berücksichtigung betrieblicher Besonderheiten, z.B. -
Seite 6: Grundlegende Sicherheitsmaßnahmen
Die zulässige Umgebungstemperatur beim Betrieb des Gerätes beträgt: Geräteeinstufung für explosive Atmosphäre Antriebsart nicht explosive Atmosphäre )* )** gemäß ATEX Handbetrieben -20°C/+50°C -20°C/+40°C Kraftbetrieben -20°C/+40°C -20°C/+40°C )* Bei einem atmosphärischem Druckbereich zwischen 0,8bar und 1,1bar und einem Sauerstoffgehalt von ca. 21% )** Geräte dieser Kategorie sind speziell hierfür modifiziert und gekennzeichnet GEFAHR! Der Umgebungstemperaturbereich darf nicht überschritten werden! -
Seite 7: Transport Und Lagerung
WARNUNG! Es ist nicht zulässig: eine größere Last als die Nennlast der Geräte zu heben bei Geräten mit Rutschkupplung; diese zu manipulieren gelängte oder beschädigte Ketten oder Seile weiter zu nutzen. Tauschen Sie diese sofort gegen neue Originalteile aus ... -
Seite 8: Aufbau
Hinweise gekennzeichnet. in Reaktorsicherheitsbehältern für Personentransport zum Halten gehobener Lasten zur szenischen Nutzung wenn sich Personen unter schwebender Last aufhalten Aufbau HADEF Druckluft- Kettenzüge, extrem kurzer Bauart, mit Druckluftfahrwerk, Figur 29/06APP Handfahrwerk Figur 29/06APH sind Einschienenfahrwerke... - Seite 9 Motor Kettenzug Typ 70/06AP, 70/06AP-EX 28/06AP, 28/06AP-EX Druckluftmotor 29/06AP, 29/06AP-EX 29/06APL Big Bag, 29/06APL Big Bag-EX HINWEIS! Druckluftmotore sind bis 100% Einschaltdauer und 360 Schaltungen pro Stunde belastbar und entsprechend der Triebwerkgruppe einsetzbar. Die Restnutzungsdauer gemäß Triebwerkgruppe und Beanspruchung (siehe Restnutzungsdauerermittlung) beachten.
-
Seite 10: Technische Daten
Notablass – Hubmotor (Option) 4.4.10 Manuelle Notöffnung der Bremse zum Ablassen der Last bei Druckabfall mittels Hebel (A) Bild 2 4.4.11 Betriebsendschalter betriebsmäßiges Anfahren der höchsten und tiefsten Hakenstellung (nur bei indirekter Steuerung) 4.4.12 Spezialteile nur für Geräte die in explosionsgefährdeten Bereichen verwendet werden Technische Daten Tabelle 1 Tragfähigkeit... -
Seite 11: Fahrwerk
Fahrwerk Bei Montage auf einem Laufbahnträger muss an beiden Enden der Laufbahn eine Fahrbegrenzung vorgesehen werden. Diese ist so anzubringen, dass die Begrenzungspuffer oder die Laufradflächen des Fahrwerks, beim Fahren in die Endstellung dagegen fahren. In der Regel werden als Montagehilfe andere Hebezeuge (z.B. Gabelstapler, Hebebühnen) benötigt. Diese müssen das Gewicht der Geräte sicher aufnehmen können. -
Seite 12: Geräte Ab 8T Bis 60T Tragfähigkeit
Sechskantmuttern (3) und Sicherungsmuttern (4) festziehen und Geräte an der Stirnseite des Trägerflansches aufschieben Gewindestange (7) durch die entsprechenden Löcher führen und die Muttern (8,9) anziehen Zuerst Mutter (8) anziehen, dann Mutter (9) Ist das Aufschieben aus Platzgründen oder wegen fester Endanschläge nicht möglich, kann das Fahrwerk auch von untern auf den Laufbahnträger montiert werden. -
Seite 13: Montage Kettenspeicher
Montage Kettenspeicher Der Kettenspeicher wird als komplette Einheit mitgeliefert. Für die Montage des Kettenspeichers ist folgendes zu beachten: Kettenspeicher (1) mittels Schrauben (2) an die dafür vorgesehene Position (3) montieren Die Lastkette ordentlich in den Kettenspeicher (1) laufen lassen. ... -
Seite 14: Werkzeuge
Werkzeuge Tragfähigkeit Größe Werkzeug Einsatz SW36 1,5t + 2t SW46 2,5t + 3,2t SW55 Lastbolzen 5t + 6,3t SW60 7,5t + 10t SW75 12,5t SW22 Lastbolzen mit 16t – 60t SW24 Feststellring SW46 SW55 Lastbolzen 2,5t – 3,2t SW60 Unterblock 5t –... - Seite 15 NOT-HALT Bild 6 Pfeiltasten = Fahren links/rechts Bild 7 Pfeiltasten = Heben/Senken Bild 8 Tasterfunktion (P) Entlasteter Druckknopf = Stillstand Druckknopf gedrückt = jeweilige Bewegungsfunktion in Bild 9 Betrieb Roter NOT-HALT-Taster Taster eingedrückt = Stillstand Taster im Uhrzeigersinn drehen = Funktionen frei Bild 10 HINWEIS! Abschließbare NOT-HALT-Taster müssen vor dem Freischalten zuerst mit dem Schlüssel entriegelt...
-
Seite 16: Betrieb
Betrieb Beim Betrieb der Geräte sind folgende wichtige Punkte zu beachten: Sicherheitshinweise lesen Die Geräte nie über die angegebene Tragfähigkeit hinaus belasten. Die vorgegebenen Wartungsintervalle einhalten. Das Anschlagmittel oder die Last muss sicher im Lasthaken eingehangen sein und im Hakengrund aufliegen;... -
Seite 17: Druckluftanschluss
Eventuell zu hoher Druck im Netz wird über das Druckminderventil auf den Betriebsdruck von 6 bar eingestellt. Der Öler reichert die Luft mit Öl an. Ölzugabeeinstellung: ca. 2 Tropfen Öl/Minute. HINWEIS! Für Schäden durch Nichtbeachtung der Anweisungen übernimmt HADEF keine Gewährleistung VORSICHT! Bei werksseitiger Montage wird die Wartungseinheit ohne Öl ausgeliefert. -
Seite 18: Sicherheitsprüfung
WARNUNG! Vor der ersten Inbetriebnahme ist es zwingend erforderlich: dass die komplette Lastkette ohne Last mit größter Sorgfalt aus dem Kettenspeicher gefahren wird d.h. dass beim „Senken“ die Lastkette auf der Kettenspeicherseite besonders zu beobachten ist, damit die Lastkette ordnungsgemäß fluchtend und nicht verdreht durch das Gerät laufen kann ... -
Seite 19: Instandhaltung
Fahrwerk vorsichtig bis an die Endlagen fahren und die Lage der Endanschläge prüfen. HINWEIS! Funktion der Endschalter ist nur bei Übereinstimmung der Bewegungsrichtung mit den Steuertasten gegeben Instandhaltung 12.1 Allgemeines Alle Überwachungs-, Wartungs- und Instandhaltungsarbeiten dienen dem sicheren Betrieb des Gerätes, somit sind sie gewissenhaft durchzuführen. -
Seite 20: Druckluftmotor
12.4 Druckluftmotor Die Bremsbelagstärke muss mindestens 1x jährlich kontrolliert werden. Funktionskontrolle der Bremse täglich durchführen. Ein- und Ausbau des Bremsbelages (1) darf nur durch eine „befähigte Person“ durchgeführt werden. Bei Erreichen der Mindestbelagstärke müssen die Beläge inkl. Belagträger ausgetauscht werden. ... -
Seite 21: Rollenkette Nachspannen
12.6 Rollenkette nachspannen Nur für Geräte der Tabelle 2 Die Spannung der Rollenkette muss kontrolliert und bei Bedarf nachgestellt werden. Zum korrekten Einjustieren befindet sich auf dem Spannelement (B) eine Markierung in Gradeinteilung. Bild 19 Vorgehensweise: Spannelement (B) mit Schraubenschlüssel SW36 festhalten ... -
Seite 22: Prüfung - Lastkette
13.2.2 Inspektionsintervalle 1.Wartung Prüfung und Prüfung und Prüfung und tägliche nach Wartung alle Wartung alle Wartung alle Inbetriebnahme Prüfungen 3 Monaten 3 Monate 12 Monate 36/60 Monate Prüfung des Gerätes durch eine befähigte Person (wiederkehrende Prüfung) Schraubenverbindungen Funktion der Bremse - Bremsscheiben Überlastsicherung als Rutschkupplung (soweit relevant) Überlastsicherung d. -
Seite 23: Prüfung - Getriebe - Ölstand
Geräte der Tabelle 1 Vor Inbetriebnahme Messdaten eintragen: Maß Tragfähigkeit in kg / Kettenstränge Tragfähigkeit 2500/2 5000/4 1000/2 2000/2 10000/4 3200/2 6300/4 X bzw. Y Haken Nr. Geräte der Tabelle 2 Maß Tragfähigkeit in kg / Kettenstränge 10000/2 20000/4 40000/2x4 16000/4 30000/6 12000/2... -
Seite 24: Umlenkrollen
VORSICHT! Kein Fett zum Schmieren der Lastkette verwenden. Ohne Schmierung weder Haftung noch Gewährleistung. 14.2 Umlenkrollen Einsatz Empfehlung Intervall FUCHS Umlenkrollen Nach Bedarf 12 Monate RENOLIN PG220 14.3 Lasthaken Kontrolle der Lasthaken und Umlenkrollen 1x jährlich Lager der Haken und Umlenkrollen 1x jährlich reinigen und mit Fett schmieren ... -
Seite 25: Fahrwerk
14.5 Fahrwerk Fahrwerkgetriebe lebensdauergeschmiert, Nachfüllen des Schmierstoffs ist in der Regel nicht erforderlich Laufrollenzahnkränze ¼ jährlich bzw. bei Bedarf früher, mit Fett zu schmieren Einsatz Empfehlung Intervall Laufrollenzahnkränze FUCHS 0,1 kg 3 Monate Antriebsritzel RENOLIT FEP2 Fahrgetriebe SHELL Lebensdauer- geschmiert soweit vorhanden... -
Seite 26: Schmierstoffe - Auswahl
14.9 Schmierstoffe - Auswahl FUCHS SHELL ESSO ARAL MOBIL TOTAL CASTROL KLÜBER Renolin PG 220 Omala S4 WE 220 Glycolube 220 Degol GS 220 Glygoyle 30 CARTER SY 220 Klübersynth GH 6-220 Renolin PG 320 Omala S4 WE 320 Glygolube 320 Degol GS 320 Glygoyle 320 Klübersynth GH 6-320... -
Seite 27: Abhilfe
Abhilfe Fehler* Gerät Ursache Behebung Netzspannung fehlt Netzanschluss prüfen Gerät kann nicht eingeschaltet werden Elektrogeräte 2 Phasen tauschen Phasenfolge falsch (bei Schützsteuerung) (Siehe Warnhinweis am Anschlussstecker) Sicherung durchgebrannt Sicherung erneuern Schalteinsatz im Steuerschalter defekt Schalteinsatz erneuern Unterbrechung im Steuerkabel Steuerkabel erneuern Kondensator (nur 1~Wechselstrom) defekt Kondensator erneuern Elektrogeräte... -
Seite 28: Außerbetriebnahme
Außerbetriebnahme WARNUNG! Um Geräteschäden oder lebensgefährliche Verletzungen bei der Außerbetriebnahme zu vermeiden, müssen folgende Punkte beachtet werden: Arbeitsschritte zur Außerbetriebnahme der Geräte zwingend in genannter Reihenfolge durchführen: Arbeitsbereich weiträumig absichern. Kapitel "Sicherheitshinweise" lesen. Demontage erfolgt in umgekehrter Reihenfolge wie die Montage. ...
