6.4

Montage Kettenspeicher

Der Kettenspeicher wird als komplette Einheit
mitgeliefert. Für die Montage des Kettenspeichers
ist folgendes zu beachten:
 Kettenspeicher (1) mittels Schrauben (2) an
die dafür vorgesehene Position (3) montieren
 Die Lastkette ordentlich in den Kettenspeicher
(1) laufen lassen.
 Die bereits am Kettenspeicher montierte
Haltekette (4) an der dafür vorgesehenen
Stelle am Gerät (5) mittels Schraube (6) so
montieren, dass der
möglichst waagerecht hängt, hierzu ist die
Haltekette (4) entweder zu kürzen, oder die
Montage der Haltekette (4) muss durch ein
anderes Kettenglied erfolgen
 Befestigungsschrauben nochmals prüfen.
 Durch
eine Funktionsprüfung
kontrollieren, ob die Lastkette des Gerätes
ungehindert in den Kettenspeicher einlaufen
kann
5.52.181.00.00.09
Kettenspeicher (1)
ohne Last

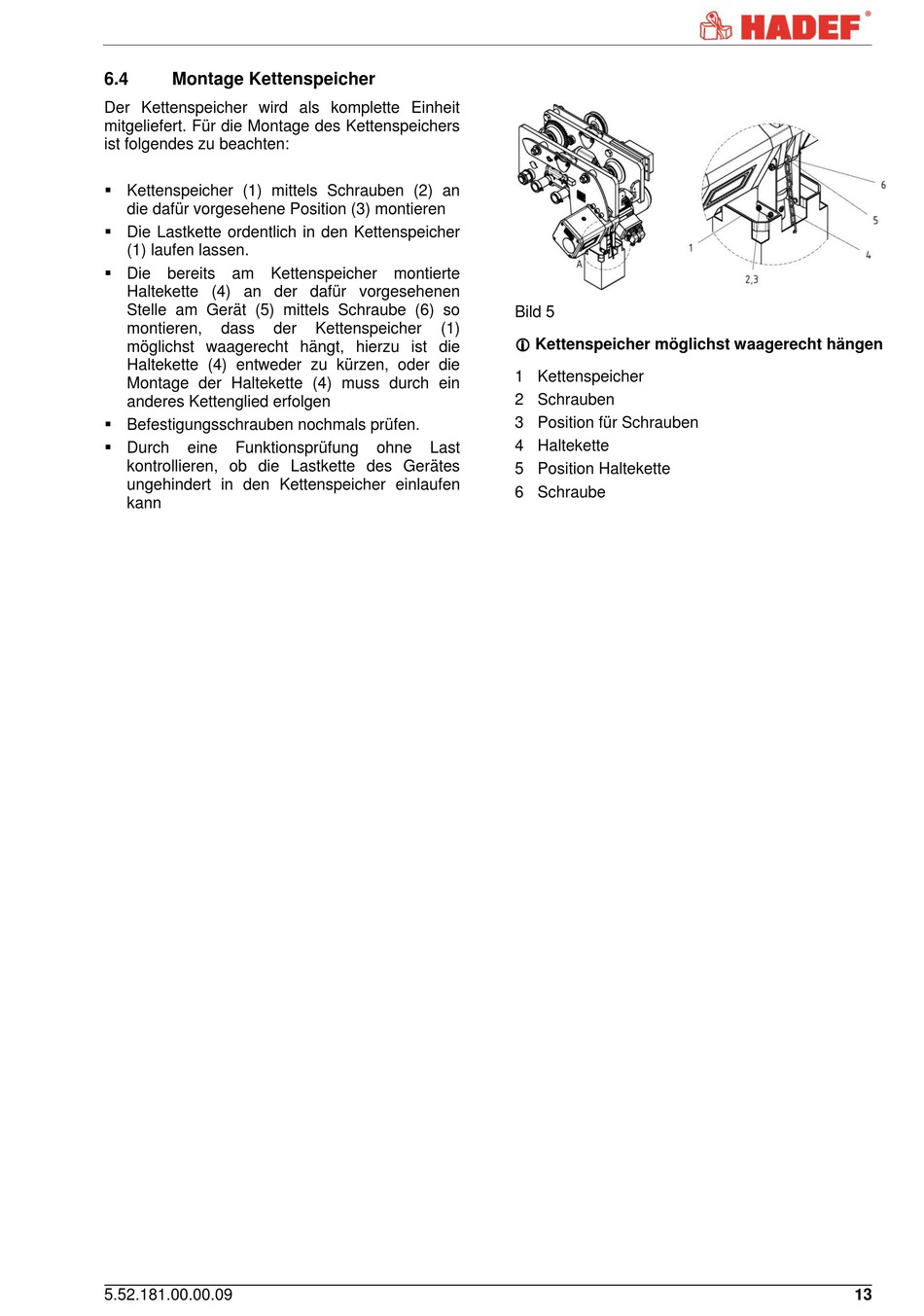

Bild 5
 Kettenspeicher möglichst waagerecht hängen
1 Kettenspeicher
2 Schrauben
3 Position für Schrauben
4 Haltekette
5 Position Haltekette
6 Schraube
