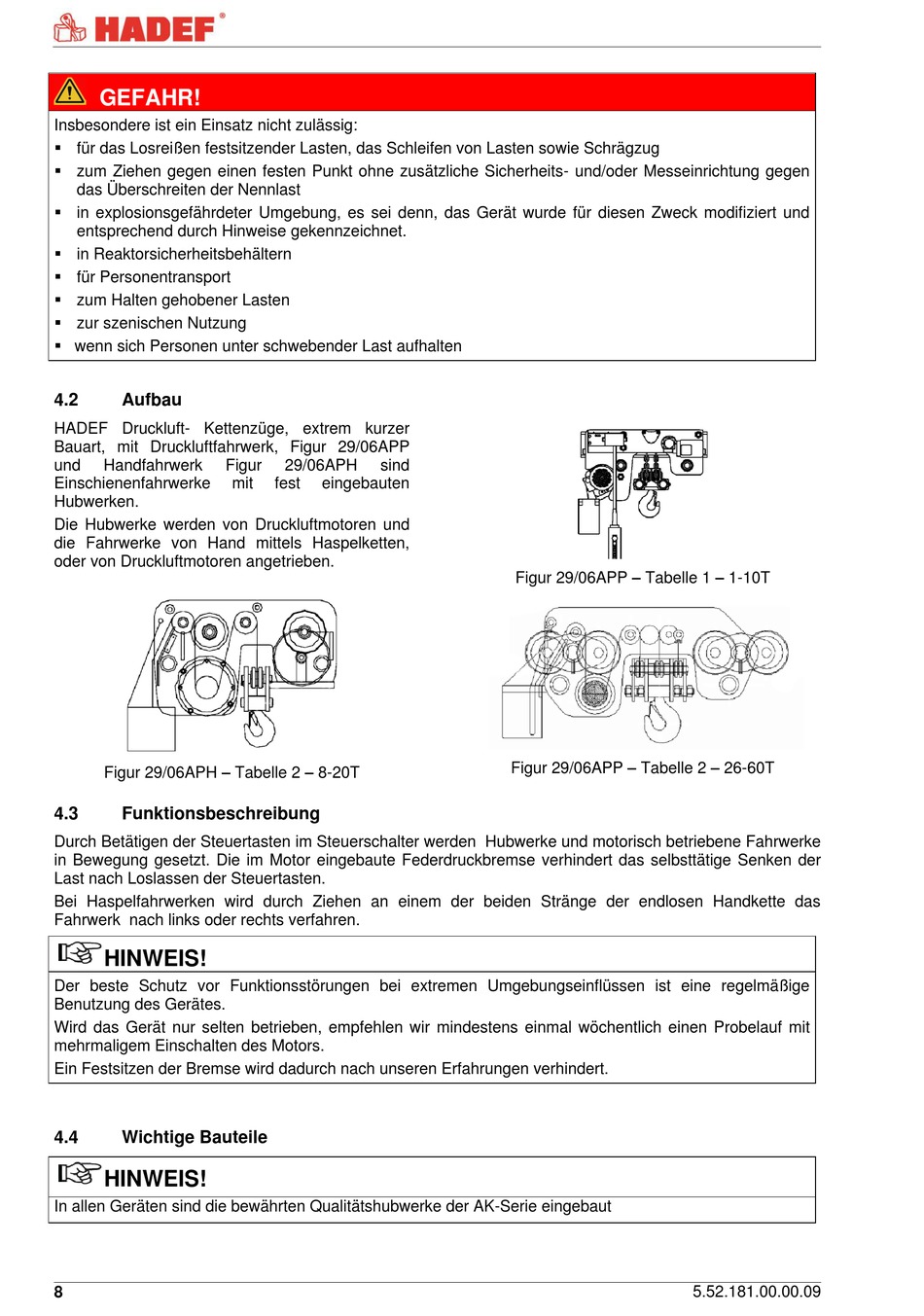

Aufbau; Funktionsbeschreibung; Wichtige Bauteile - Hadef 29/06Ap Montage-, Betriebs- Und Wartungsanleitung

GEFAHR!
Insbesondere ist ein Einsatz nicht zulässig:
 für das Losreißen festsitzender Lasten, das Schleifen von Lasten sowie Schrägzug
 zum Ziehen gegen einen festen Punkt ohne zusätzliche Sicherheits- und/oder Messeinrichtung gegen
das Überschreiten der Nennlast
 in explosionsgefährdeter Umgebung, es sei denn, das Gerät wurde für diesen Zweck modifiziert und
entsprechend durch Hinweise gekennzeichnet.
 in Reaktorsicherheitsbehältern
 für Personentransport
 zum Halten gehobener Lasten
 zur szenischen Nutzung
 wenn sich Personen unter schwebender Last aufhalten
4.2

Aufbau

HADEF Druckluft- Kettenzüge, extrem kurzer
Bauart, mit Druckluftfahrwerk, Figur 29/06APP
und Handfahrwerk Figur
Einschienenfahrwerke
Hubwerken.
Die Hubwerke werden von Druckluftmotoren und
die Fahrwerke von Hand mittels Haspelketten,
oder von Druckluftmotoren angetrieben.
Figur 29/06APH – Tabelle 2 – 8-20T
4.3

Funktionsbeschreibung

Durch Betätigen der Steuertasten im Steuerschalter werden Hubwerke und motorisch betriebene Fahrwerke
in Bewegung gesetzt. Die im Motor eingebaute Federdruckbremse verhindert das selbsttätige Senken der
Last nach Loslassen der Steuertasten.
Bei Haspelfahrwerken wird durch Ziehen an einem der beiden Stränge der endlosen Handkette das
Fahrwerk nach links oder rechts verfahren.
HINWEIS!
Der beste Schutz vor Funktionsstörungen bei extremen Umgebungseinflüssen ist eine regelmäßige
Benutzung des Gerätes.
Wird das Gerät nur selten betrieben, empfehlen wir mindestens einmal wöchentlich einen Probelauf mit
mehrmaligem Einschalten des Motors.
Ein Festsitzen der Bremse wird dadurch nach unseren Erfahrungen verhindert.
4.4

Wichtige Bauteile

HINWEIS!
In allen Geräten sind die bewährten Qualitätshubwerke der AK-Serie eingebaut
8
29/06APH sind
mit fest eingebauten
Figur 29/06APP – Tabelle 1 – 1-10T
Figur 29/06APP – Tabelle 2 – 26-60T
