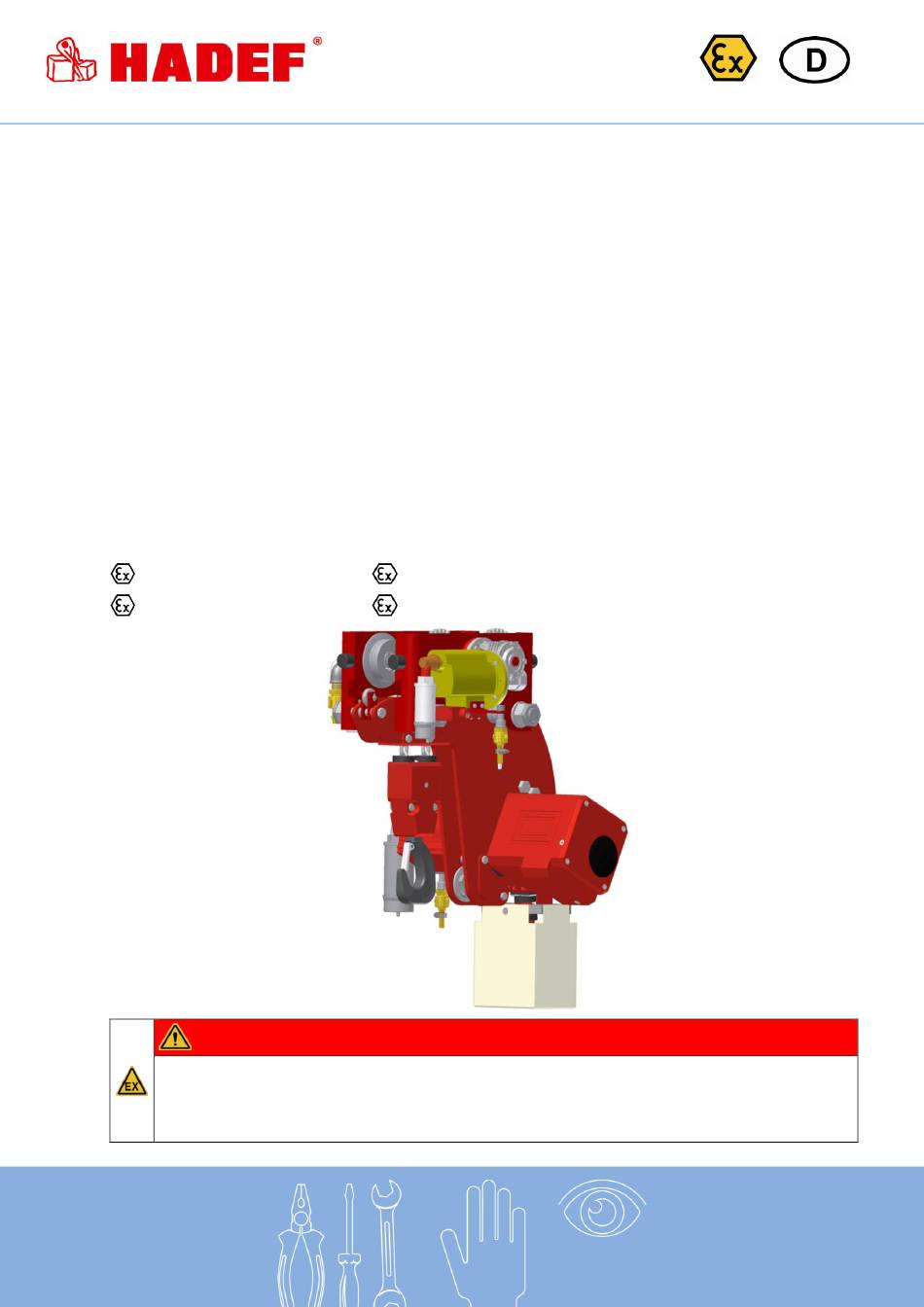

Montage-, Betriebs-
und Wartungsanleitung
Druckluft-Kettenzug
28/06AP-EX
verkürzte Bauart
als Einschienen-Rollfahrwerk
als Einschienen-Haspelfahrwerk
als Einschienen-Druckluftfahrwerk
Explosionsgeschützte Ausführung
II 2G Ex h IIB T4 Gb oder
II 2G Ex h IIB T3 Gb oder
GEFAHR!
Keine Verwendung bei IIC Gasen und den IIB Gasen Schwefelwasserstoff und Ethylenoxid oder bei
Vorhandensein von Leichtmetall- oder schlagempfindlichen Stäuben!
Ein Einsatz in explosionsfähiger Atmosphäre bei gleichzeitigem Auftreten von Gasen UND Stäuben
ist untersagt!
APR
APH
APP
II 2D Ex h IIIA T135°C Db
II 2D Ex h IIIA T200°C Db
Rev.10 5.52.132.01.00.10
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für HADEF 28/06AP-EX
Inhaltszusammenfassung für HADEF 28/06AP-EX
- Seite 1 Montage-, Betriebs- und Wartungsanleitung Druckluft-Kettenzug 28/06AP-EX verkürzte Bauart als Einschienen-Rollfahrwerk als Einschienen-Haspelfahrwerk als Einschienen-Druckluftfahrwerk Explosionsgeschützte Ausführung II 2G Ex h IIB T4 Gb oder II 2D Ex h IIIA T135°C Db II 2G Ex h IIB T3 Gb oder II 2D Ex h IIIA T200°C Db...
-
Seite 2: Inhaltsverzeichnis
by Heinrich de Fries GmbH Heinrich de Fries GmbH, Gauss Str. 20, D-40235 Düsseldorf Heinrich de Fries GmbH wird im Weiteren als HADEF bezeichnet. Originalbetriebsanleitung in deutscher Sprache. Übersetzungen in andere Sprachen sind aus dem deutschen Original erstellt. Eine Kopie kann schriftlich angefordert werden oder liegt auf www.hadef.de... -
Seite 3: Information
Instandhaltung .................. 18 12.1 Allgemeines ........................18 12.2 Überwachung ........................18 12.3 Lastkette wechseln ......................18 12.4 Druckluftmotor ........................ 19 12.5 Überlastsicherungen ....................... 19 Prüfung ....................20 13.1 Generalüberholung für kraftbetriebene Geräte ............20 13.2 Wiederkehrende Prüfungen.................... 20 13.3 Prüfung - Lastkette ......................21 13.4 Prüfung - Lasthaken ...................... -
Seite 4: Hinweise Zur Ermittlung Der Theoretischen Nutzungsdauer
Herstellers Bauteile geprüft und ausgetauscht werden. Danach wird eine neue verfügbare Nutzungsdauer festgelegt. Siehe hierzu die gültigen Unfallverhütungsvorschriften „Winden, Hub- und Zuggeräte“. HINWEIS! Festlegung Eine Generalüberholung darf nur von HADEF oder durch eine von HADEF autorisierte Fachfirma durchgeführt werden! Sicherheit Warnhinweise und Symbole In der vorliegenden Dokumentation werden die Gefahren und Hinweise wie folgt eingestuft und dargestellt: Bezeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn sie nicht vermieden wird,... -
Seite 5: Anforderungen An Das Bedienpersonal
Diese Sicherheit kann in der betrieblichen Praxis jedoch nur dann erreicht werden, wenn alle dafür erforderlichen Maßnahmen getroffen werden. Es unterliegt der Sorgfaltspflicht des Betreibers des Gerätes, diese Maßnahmen zu planen und ihre Ausführung zu kontrollieren. Betriebsanleitungen um Anweisungen einschließlich Aufsichts- und Meldepflichten zur Berücksichtigung betrieblicher Besonderheiten, z.B. -
Seite 6: Grundlegende Sicherheitsmaßnahmen
Die zulässige Umgebungstemperatur beim Betrieb des Gerätes beträgt: Geräteeinstufung für explosive Atmosphäre Antriebsart nicht explosive Atmosphäre )* )** gemäß ATEX Handbetrieben -20°C/+50°C -20°C/+40°C Kraftbetrieben -20°C/+40°C -20°C/+40°C )* Bei einem atmosphärischem Druckbereich zwischen 0,8bar und 1,1bar und einem Sauerstoffgehalt von ca. 21% )** Geräte dieser Kategorie sind speziell hierfür modifiziert und gekennzeichnet GEFAHR! Der Umgebungstemperaturbereich darf nicht überschritten werden! -
Seite 7: Transport Und Lagerung
WARNUNG! Es ist nicht zulässig: eine größere Last als die Nennlast der Geräte zu heben bei Geräten mit Rutschkupplung; diese zu manipulieren gelängte oder beschädigte Ketten oder Seile weiter zu nutzen. Tauschen Sie diese sofort gegen neue Originalteile aus ... -
Seite 8: Aufbau
zum Halten gehobener Lasten zur szenischen Nutzung wenn sich Personen unter schwebender Last aufhalten Aufbau HADEF Druckluft- Kettenzüge, verkürzte Bauart, mit Druckluftfahrwerk, Figur 28/06APP und Handfahrwerk Figur 28/06APH und Rollfahrwerk Figur 28/06 APR sind Einschienenfahrwerke mit fest eingebauten Hubwerken. -
Seite 9: Wichtige Bauteile
In allen Geräten sind die bewährten Qualitätshubwerke der AK-Serie eingebaut 4.4.1 Motor Kettenzug Typ 70/06AP, 70/06AP-EX 28/06AP, 28/06AP-EX Druckluftmotor 29/06AP, 29/06AP-EX 29/06APL Big Bag, 29/06APL Big Bag-EX HINWEIS! Druckluftmotore sind bis 100% Einschaltdauer und 360 Schaltungen pro Stunde belastbar und entsprechend der Triebwerkgruppe einsetzbar. -
Seite 10: Technische Daten
(nur bei Geräten mit Spannvorrichtung) 4.4.9 Wartungseinheit (Option) zur notwendigen Aufbereitung der Arbeitsluft Notablass – Hubmotor (Option) 4.4.10 Manuelle Notöffnung der Bremse zum Ablassen der Last bei Druckabfall mittels Hebel (A) Bild 2 4.4.11 Betriebsendschalter betriebsmäßiges Anfahren der höchsten und tiefsten Hakenstellung (nur bei indirekter Steuerung) 4.4.12 Spezialteile... -
Seite 11: Montage
Montage GEFAHR! Montage, Demontage, Wartungs- und Instandsetzungsarbeiten nur in nicht explosionsfähiger Atmosphäre ausführen! Die Montage richtet sich nach den örtlichen Gegebenheiten. Das Gerät ist so aufzuhängen, dass es sich frei ausrichten kann. Fahrwerk Bei Montage auf einem Laufbahnträger muss an beiden Enden der Laufbahn eine Fahrbegrenzung vorgesehen werden. -
Seite 12: Montage Auf Dem Träger
Montage auf dem Träger 1 Sechskantmutter (3) und Sicherungsmuttern (4) festziehen 2 Fahrwerk Stirnseite Trägerflansches aufschieben 3 Ist dies nicht möglich, kann das Fahrwerk auch von unten auf den Laufbahnträger montiert werden. 4 Hierfür sind auf der Seite ohne Antrieb die Sechskantmutter (3) und Sicherungsmutter (4) zu entfernen 5 Die Seitenschilder (1) sind so weit auseinander... -
Seite 13: Andruckrolle
Andruckrolle 6.4.1 Geräte bis 6,3t Tragfähigkeit Bei den Geräten bis 6,3t Tragkraft sind einstellbare Andruckrollen (1) vorhanden. Andruckrolle (1) nach Montage auf dem Träger einstellen Luftspalt zwischen Träger und Andruckrolle (1) ca. 1-2 mm Bild 5 Schraube und Mutter (2) festziehen 1 Andruckrolle 2 Schraube mit Mutter Montage Kettenspeicher... -
Seite 14: Werkzeuge
Werkzeuge Tragfähigkeit Größe Werkzeug Einsatz 0,5t SW27 SW36 1,5t + 2t SW46 Lastbolzen 2,5t + 3,2t + 4,0t SW55 5t + 6,3t SW60 7,5t + 10t SW75 12,5t SW22 Lastbolzen mit 16t – 60t SW24 Stellring nur bei div. Druckluftanschlüsse Druckluftantrieb div. -
Seite 15: Betrieb
Tasterfunktion (P) Entlasteter Druckknopf = Stillstand Druckknopf gedrückt = jeweilige Bewegungsfunktion in Bild 10 Betrieb Roter NOT-HALT-Taster Taster eingedrückt = Stillstand Taster im Uhrzeigersinn drehen = Funktionen frei Bild 11 HINWEIS! Abschließbare NOT-HALT-Taster müssen vor dem Freischalten zuerst mit dem Schlüssel entriegelt werden!“... -
Seite 16: Inbetriebnahme
HINWEIS! Die Überlast ist werksseitig gemäß den Angaben im Prüfbuch eingestellt. Im Betrieb darf die Nennlast des Gerätes nicht überschritten werden! Inbetriebnahme Allgemein Dem Betreiber des Gerätes obliegt die Verantwortung der Gesamtanlage. Gemäß Betriebssicherheitsverordnung muss eine Gefahrenanalyse vom Betreiber durchgeführt werden. Die jeweiligen nationalen Normen, Vorschriften und Richtlinien der zuständigen Stellen am Betriebsort beachten. -
Seite 17: Getriebe
HINWEIS! Für Schäden durch Nichtbeachtung der Anweisungen übernimmt HADEF keine Gewährleistung VORSICHT! Bei werksseitiger Montage wird die Wartungseinheit ohne Öl ausgeliefert. Vor Inbetriebnahme muss die Hauptluftzuführung gereinigt und der Öler der Wartungseinheit mit Öl gefüllt werden. Ansonsten können schwerwiegende Geräteschäden entstehen. -
Seite 18: Funktionsprüfung
die Getriebe einen ausreichenden Ölstand haben alle Bewegungsrichtungen der Last mit der Symbolik des Steuerschalters übereinstimmen die Ketten korrekt angeordnet, geölt und in gutem Zustand sind Funktionsprüfung 11.1 Kontrollen vor dem ersten Start Hubantrieb Lastketten dürfen nicht verdreht sein. ... -
Seite 19: Druckluftmotor
Vorgehensweise: Neue Ketten nur im entlasteten Zustand einziehen. Kette von der Endbefestigung lösen und ein seitlich offenes Kettenglied darin einhängen. Ein seitlich offenes Kettenglied kann einfach durch Herausschleifen eines Stückes erzeugt werden. Die Öffnung muss Kettengliedstärke haben. Bild 13 ... -
Seite 20: Rutschkupplung
Je nach Geräteausführung ergeben sich folgende Varianten: 12.5.1 Rutschkupplung Bild 16 12.5.2 Mechanisches Federpaket Bild 17 Sollte eine Überlastung aufgetreten sein, muss die Last ganz bis auf den Grund abgelassen werden damit sich das Federpaket entspannen kann. Erst dann kann der Hubvorgang wiederholt werden. -
Seite 21: Prüfung - Lastkette
13.2.2 Inspektionsintervalle 1.Wartung Prüfung und Prüfung und Prüfung und tägliche nach Wartung alle Wartung alle Wartung alle Inbetriebnahme Prüfungen 3 Monaten 3 Monate 12 Monate 36/60 Monate Prüfung des Gerätes durch eine befähigte Person (wiederkehrende Prüfung) Schraubenverbindungen Funktion der Bremse - Bremsscheiben Überlastsicherung als Rutschkupplung (soweit relevant) Überlastsicherung d. -
Seite 22: Prüfung - Lasthaken
13.4 Prüfung - Lasthaken Lasthaken = Messstrecke Hakenmaulweite = Messstrecke ab Haken Nr. 6 = Hakengrunddicke Bild 22 Tabelle 1 Vor Inbetriebnahme Messdaten eintragen: Maß Tragfähigkeit in kg / Kettenstränge Tragfähigkeit X bzw. Y 500/1 1000/1 1600/1 3200/2 5000/2 2000/2 6300/1 Haken 500/630... -
Seite 23: Umlenkrollen
Eine sorgfältig ausgeführte Schmierung der Kette verlängert die Standzeit der Kette ungefähr um das 20- fache gegenüber dem trockenen, ungeschmierten Zustand. Verschmutzte Ketten mit Petroleum oder einem ähnlichen Reinigungsmittel abwaschen, keinesfalls die Kette erhitzen. Bei verschleißfördernden Umgebungseinflüssen, wie z.B. Sand etc. sollte ein Trockenschmiermittel, wie z.B. -
Seite 24: Fahrwerk
Einsatz Empfehlung Intervall AK/AP4 – 0,45 l Schmierstoff- AK/AP6 – 1,00 l FUCHS wechsel Stirnradgetriebe AK/AP7 – 1,90 l RENOLIN PG 220 3 Jahre AK/AP8 – 1,90 l Schmierstoff- FUCHS AK/AP9 = 0,35 l wechsel Planetengetriebe RENOLIN PG 220 AK/AP10 = 3 l 3 Jahre Maximalfüllstand = Schauglas... -
Seite 25: Wartungseinheit
14.7 Wartungseinheit Einsatz Empfehlung Intervall FUCHS Wartungseinheit 0,1l 1 Monat RENOLIN B10 14.8 Schmierstoffe - Auswahl FUCHS SHELL ESSO ARAL MOBIL TOTAL CASTROL KLÜBER Renolin PG 220 Omala S4 WE 220 Glycolube 220 Degol GS 220 Glygoyle 30 CARTER SY 220 Klübersynth GH 6-220 Renolin PG 320 Omala S4 WE 320... -
Seite 26: Abhilfe
Abhilfe Fehler* Gerät Ursache Behebung Netzspannung fehlt Netzanschluss prüfen Gerät kann nicht eingeschaltet werden Elektrogeräte 2 Phasen tauschen Phasenfolge falsch (bei Schützsteuerung) (Siehe Warnhinweis am Anschlussstecker) Sicherung durchgebrannt Sicherung erneuern Schalteinsatz im Steuerschalter defekt Schalteinsatz erneuern Unterbrechung im Steuerkabel Steuerkabel erneuern Kondensator (nur 1~Wechselstrom) defekt Kondensator erneuern Elektrogeräte... -
Seite 27: Außerbetriebnahme
Außerbetriebnahme WARNUNG! Um Geräteschäden oder lebensgefährliche Verletzungen bei der Außerbetriebnahme zu vermeiden, müssen folgende Punkte beachtet werden: Arbeitsschritte zur Außerbetriebnahme der Geräte zwingend in genannter Reihenfolge durchführen: Arbeitsbereich weiträumig absichern. Kapitel "Sicherheitshinweise" lesen. Demontage erfolgt in umgekehrter Reihenfolge wie die Montage. ...
