6.1

Fahrwerk

Bei Montage auf einem Laufbahnträger muss an beiden Enden der Laufbahn eine Fahrbegrenzung
vorgesehen werden.
Diese ist so anzubringen, dass die Begrenzungspuffer oder die Laufradflächen des Fahrwerks, beim Fahren
in die Endstellung dagegen fahren.
In der Regel werden als Montagehilfe andere Hebezeuge (z.B. Gabelstapler, Hebebühnen) benötigt. Diese
müssen das Gewicht der Geräte sicher aufnehmen können.
Bei Geräten bis 6,3t Tragfähigkeit sind das Fahrwerk und der Unterblock für die verschiedenen
Trägerflanschbreiten einstellbar.
Geräte ab 8t Tragfähigkeit werden mit werksseitig fest eingestellter Trägerflanschbreite geliefert. Der
Unterblock kann nicht mehr verstellt werden.
VORSICHT!
Der Abstand "X" zwischen den Spurkränzen der Laufrollen muss
bei Fahrwerken bis 3,2 t: 2-3 mm (je Seite 1-1,5 mm) und
bei Fahrwerken ab 4 t: 3-5 mm (je Seite 1,5-2,5 mm) größer sein als die Flanschbreite "B" des Trägers
6.2 Geräte bis 6,3t Tragfähigkeit
6.2.1 Einstellung und Prüfung der Spurweite
Das Fahrwerk und der Unterblock sind für
verschiedene Trägerflanschbreiten einstellbar.
Die Einstellung auf
Trägerflanschbreite "B"
vorzunehmen:
 Einstellscheiben (6) von außen nach innen
("X" größer) bzw. innen nach außen, ("X"
kleiner) legen
 Es dürfen keine Einstellscheiben abgelegt
werden!
 Zur Begrenzung die Sechskantmutter (3) und
Sicherungsmuttern (4) wieder festziehen.
 Die Flanschbreite "B" und die Einstellung "X"
sind in jedem Fall zu prüfen
 Um die gleiche Maßdifferenz, mit der die
Spurweite verändert wurde, ist auch der
Unterblock (10) zu verstellen
 Die Lastkette (11) muss vertikal parallel
laufen. Am Unterblock
ablegen
 Es muss eine entsprechende Anzahl der
außen liegenden Scheiben nach innen bzw.
umgekehrt, gelegt werden und zwar auf
beiden Seiten gleichmäßig verteilt zwischen
den beiden Rollengehängen (12) und dem
Hakengehänge (13)
 Das zweiteilige Hakengehänge (13) darf nicht
auseinander gezogen werden
 Zur Begrenzung die Sechskantmutter (14) und
Sicherungsmuttern (15) wieder anziehen

Es ist darauf zu achten, dass der
Unterblock in der obersten Hakenstellung nicht
am Trägerflansch klemmt
6.2.2 Montage auf dem Träger
 Die Seitenschilder (1) mit Lastbolzen (2), Einstellscheiben (6), Distanzrohren (5), Sechskantmuttern (3)
und Sicherungsmuttern (4) auf Einstellmaß "X" wie vor beschrieben vormontieren
5.52.181.00.00.09
die entsprechende
ist wie folgt
keine Scheiben
"B" Trägerflanschbreite
"X" Einstellmaß Spurweite

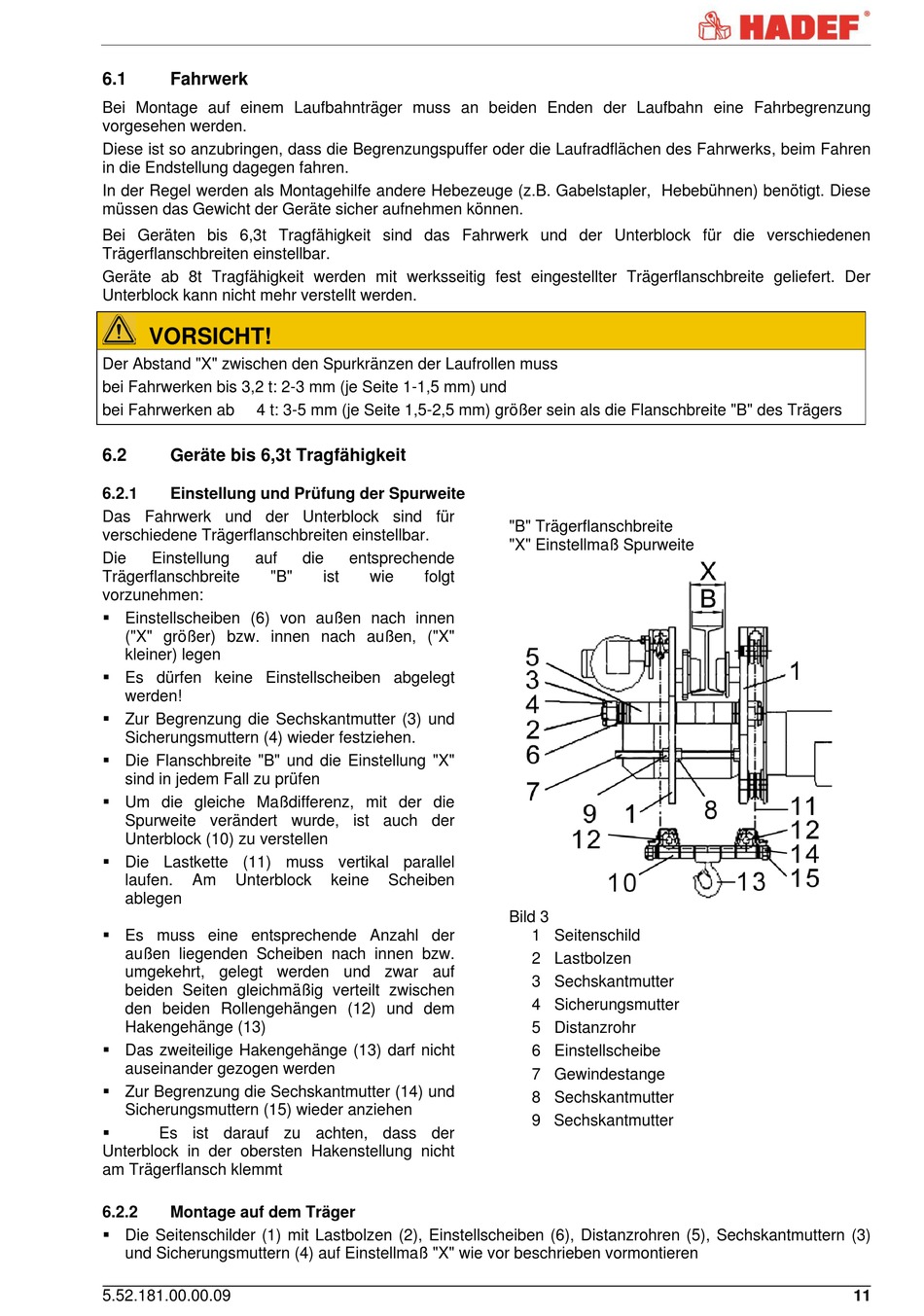

Bild 3
1 Seitenschild
2 Lastbolzen
3 Sechskantmutter
4 Sicherungsmutter
5 Distanzrohr
6 Einstellscheibe
7 Gewindestange
8 Sechskantmutter
9 Sechskantmutter
