 Sechskantmuttern (3) und Sicherungsmuttern (4) festziehen und Geräte an der Stirnseite des
Trägerflansches aufschieben
 Gewindestange (7) durch die entsprechenden Löcher führen und die Muttern (8,9) anziehen
 Zuerst Mutter (8) anziehen, dann Mutter (9)
Ist das Aufschieben aus Platzgründen oder wegen fester Endanschläge nicht möglich, kann das Fahrwerk
auch von untern auf den Laufbahnträger montiert werden. Hierbei wie folgt vorgehen:
 Sechskantmutter (3) und Sicherungsmutter (4) auf der Motorseite abzuschrauben
 Fahrwerkshälften so weit auseinander ziehen, bis das Fahrwerk von untern über den Trägerflansch
geschoben werden kann
 Fahrwerk wieder auf die richtige Spurweite "X" zusammenschieben
 Einstellscheiben (6) und Distanzrohre (5) durch Festziehen der Sechskantmuttern (3) und
Sicherungsmuttern (4) sichern
 Gewindestange wie o.g. befestigen
Bei den Geräten nach Tabelle 1 wird durch den Fahrantrieb eine von 4 Laufrollen angetrieben. Die Achse
der angetriebenen Laufrolle ist geringfügig tiefer gelegt, um den nötigen Raddruck zum Verfahren auch bei
unbelastetem Gerät aufzubringen. Damit ein fertigungsbedingtes Spiel zwischen Lastbolzen (2) und den
dazugehörenden Bohrungen sich nicht ungünstig auf den Raddruck auswirkt muss wie folgt verfahren
werden:
 Unter den 3 nicht angetriebenen Laufrollen je einen 2 mm dicken Blechstreifen legen, Muttern (3,4) und
(9) etwas lösen, das Gerät am Lasthaken belasten bis die Laufrollen unter Druck stehen
 Anschließend alle Muttern und Sicherungsmuttern wieder festziehen

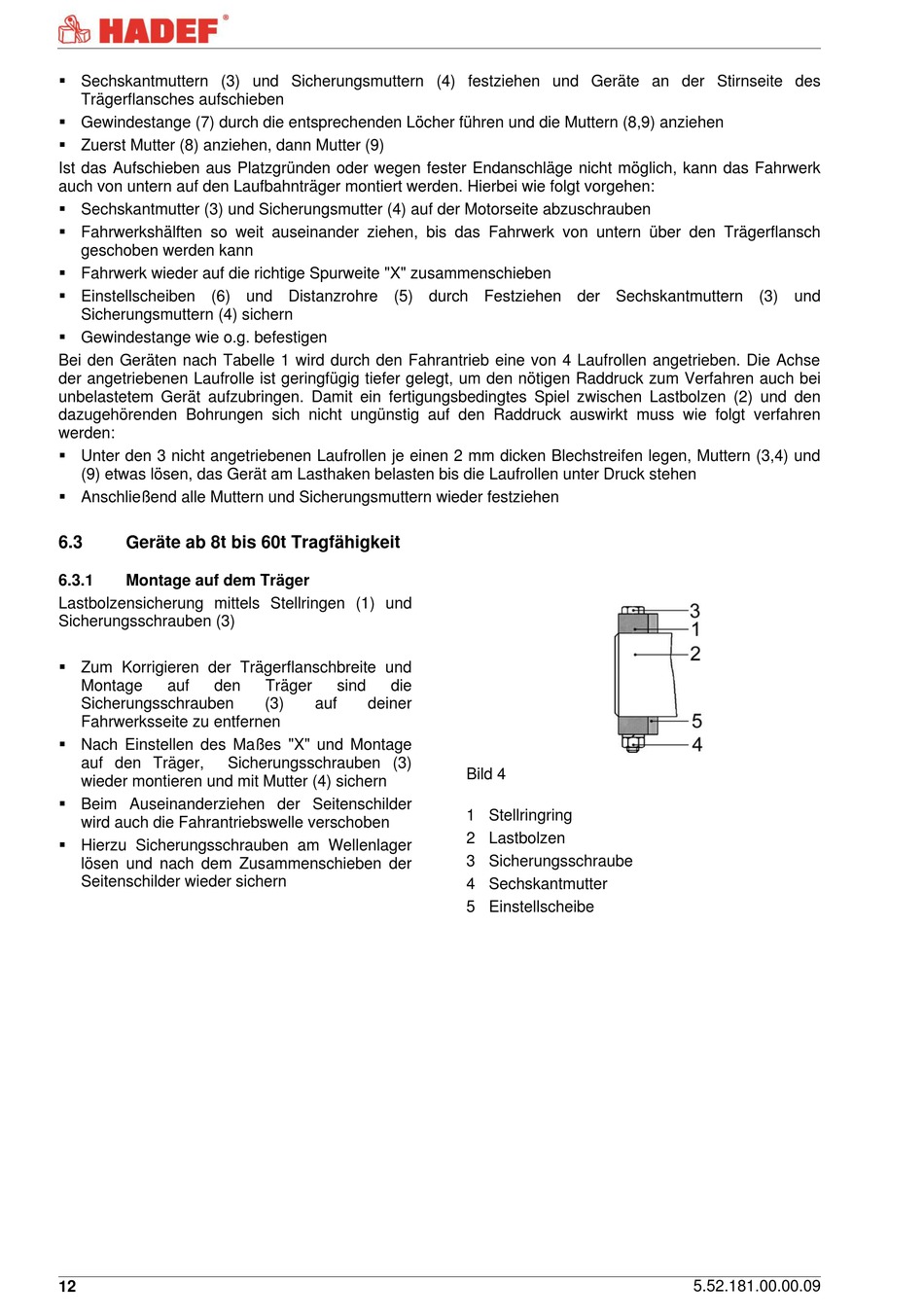

6.3 Geräte ab 8t bis 60t Tragfähigkeit
6.3.1 Montage auf dem Träger
Lastbolzensicherung mittels Stellringen (1) und
Sicherungsschrauben (3)
 Zum Korrigieren der Trägerflanschbreite und
Montage auf den
Sicherungsschrauben
Fahrwerksseite zu entfernen
 Nach Einstellen des Maßes "X" und Montage
auf den Träger, Sicherungsschrauben (3)
wieder montieren und mit Mutter (4) sichern
 Beim Auseinanderziehen der Seitenschilder
wird auch die Fahrantriebswelle verschoben
 Hierzu Sicherungsschrauben am Wellenlager
lösen und nach dem Zusammenschieben der
Seitenschilder wieder sichern
12
Träger sind die
(3) auf deiner
Bild 4
1 Stellringring
2 Lastbolzen
3 Sicherungsschraube
4 Sechskantmutter
5 Einstellscheibe
5.52.181.00.00.09
