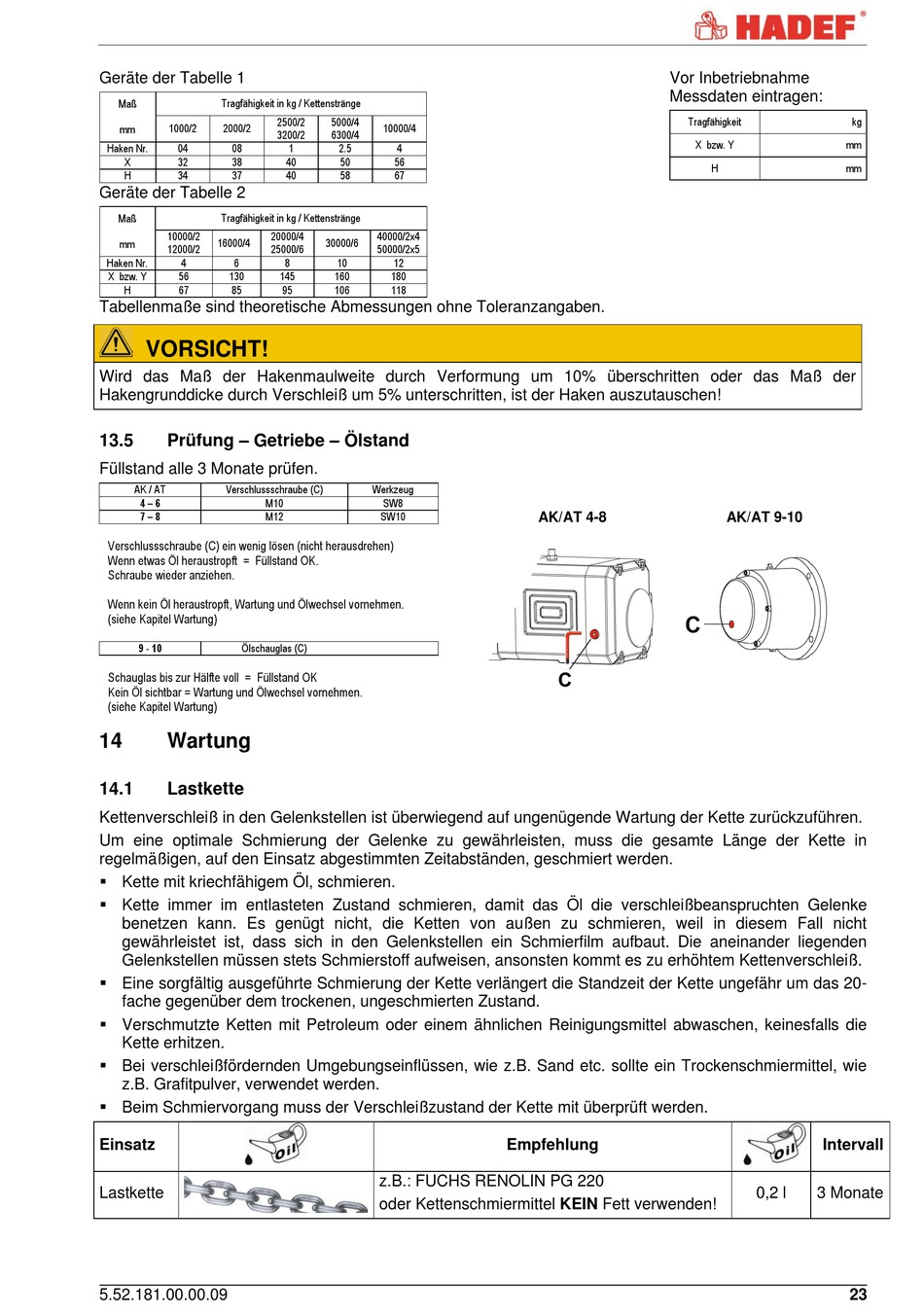

Prüfung - Getriebe - Ölstand; Wartung; Lastkette - Hadef 29/06Ap Montage-, Betriebs- Und Wartungsanleitung

Geräte der Tabelle 1
Maß Tragfähigkeit in kg / Kettenstränge
1000/2 2000/2
mm
Haken Nr. 04 08
X 32 38
H 34 37
Geräte der Tabelle 2
Maß Tragfähigkeit in kg / Kettenstränge
10000/2 20000/4
16000/4
mm
12000/2 25000/6
Haken Nr. 4 6
X bzw. Y 56 130
H 67 85
Tabellenmaße sind theoretische Abmessungen ohne Toleranzangaben.
VORSICHT!
Wird das Maß der Hakenmaulweite durch Verformung um 10% überschritten oder das Maß der
Hakengrunddicke durch Verschleiß um 5% unterschritten, ist der Haken auszutauschen!
Prüfung – Getriebe – Ölstand
13.5
Füllstand alle 3 Monate prüfen.
AK / AT Verschlussschraube (C)
4 – 6 M10
7 – 8 M12
Verschlussschraube (C) ein wenig lösen (nicht herausdrehen)
Wenn etwas Öl heraustropft = Füllstand OK.
Schraube wieder anziehen.
Wenn kein Öl heraustropft, Wartung und Ölwechsel vornehmen.
(siehe Kapitel Wartung)
9 - 10 Ölschauglas (C)
Schauglas bis zur Hälfte voll = Füllstand OK
Kein Öl sichtbar = Wartung und Ölwechsel vornehmen.
(siehe Kapitel Wartung)
14

Wartung

14.1

Lastkette

Kettenverschleiß in den Gelenkstellen ist überwiegend auf ungenügende Wartung der Kette zurückzuführen.
Um eine optimale Schmierung der Gelenke zu gewährleisten, muss die gesamte Länge der Kette in
regelmäßigen, auf den Einsatz abgestimmten Zeitabständen, geschmiert werden.
 Kette mit kriechfähigem Öl, schmieren.
 Kette immer im entlasteten Zustand schmieren, damit das Öl die verschleißbeanspruchten Gelenke
benetzen kann. Es genügt nicht, die Ketten von außen zu schmieren, weil in diesem Fall nicht
gewährleistet ist, dass sich in den Gelenkstellen ein Schmierfilm aufbaut. Die aneinander liegenden
Gelenkstellen müssen stets Schmierstoff aufweisen, ansonsten kommt es zu erhöhtem Kettenverschleiß.
 Eine sorgfältig ausgeführte Schmierung der Kette verlängert die Standzeit der Kette ungefähr um das 20-
fache gegenüber dem trockenen, ungeschmierten Zustand.
 Verschmutzte Ketten mit Petroleum oder einem ähnlichen Reinigungsmittel abwaschen, keinesfalls die
Kette erhitzen.
 Bei verschleißfördernden Umgebungseinflüssen, wie z.B. Sand etc. sollte ein Trockenschmiermittel, wie
z.B. Grafitpulver, verwendet werden.
 Beim Schmiervorgang muss der Verschleißzustand der Kette mit überprüft werden.
Einsatz
Lastkette
5.52.181.00.00.09
2500/2 5000/4
10000/4
3200/2 6300/4
1 2.5 4
40 50 56
40 58 67
40000/2x4
30000/6
50000/2x5
8 10 12
145 160 180
95 106 118
Werkzeug
SW8
SW10
z.B.: FUCHS RENOLIN PG 220
oder Kettenschmiermittel KEIN Fett verwenden!
Vor Inbetriebnahme
Messdaten eintragen:
AK/AT 4-8
Empfehlung
Tragfähigkeit kg
X bzw. Y mm
H mm
AK/AT 9-10
Intervall
0,2 l 3 Monate
23
