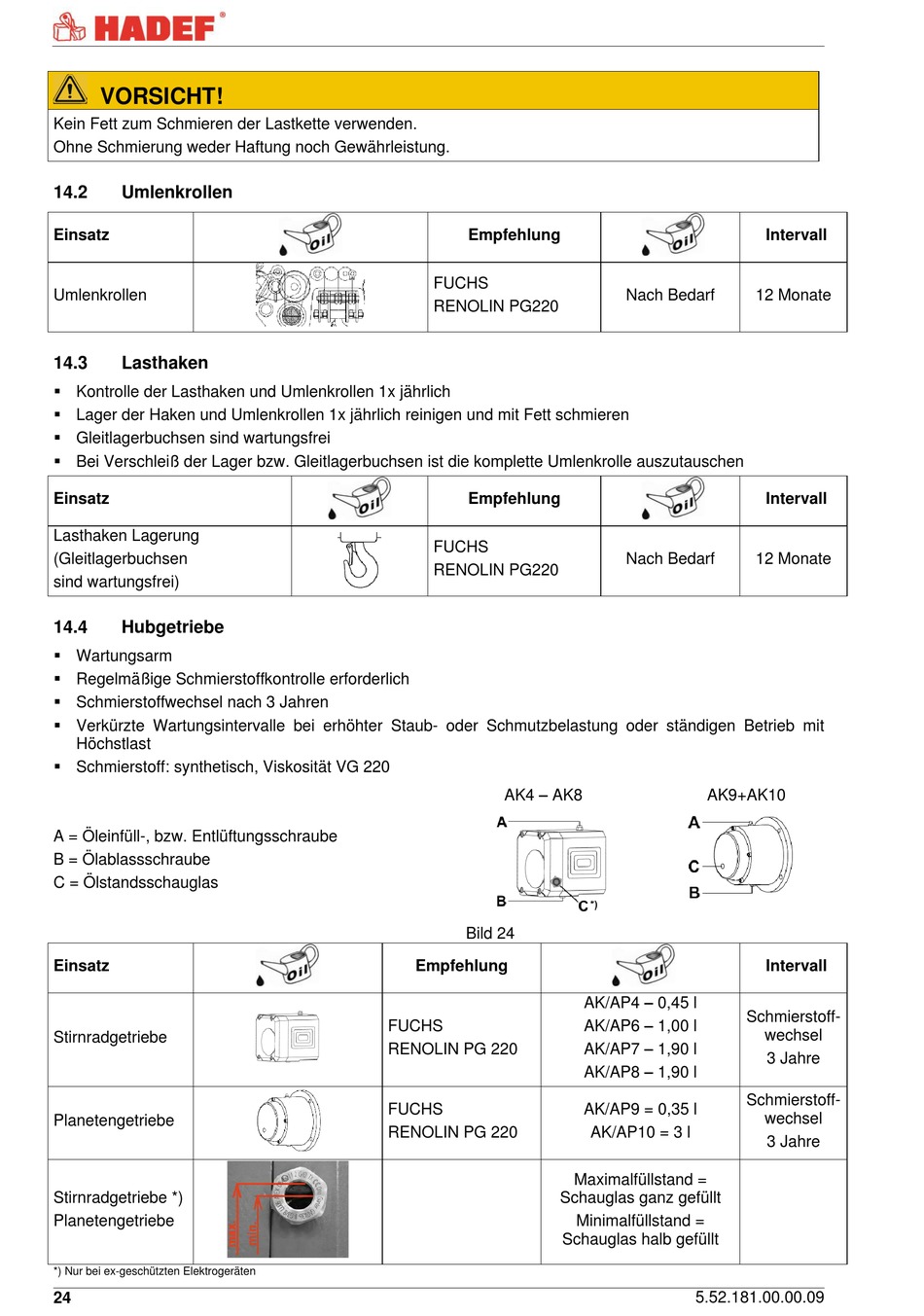

Umlenkrollen; Lasthaken; Hubgetriebe - Hadef 29/06Ap Montage-, Betriebs- Und Wartungsanleitung

VORSICHT!
Kein Fett zum Schmieren der Lastkette verwenden.
Ohne Schmierung weder Haftung noch Gewährleistung.
14.2

Umlenkrollen

Einsatz
Umlenkrollen
14.3

Lasthaken

 Kontrolle der Lasthaken und Umlenkrollen 1x jährlich
 Lager der Haken und Umlenkrollen 1x jährlich reinigen und mit Fett schmieren
 Gleitlagerbuchsen sind wartungsfrei
 Bei Verschleiß der Lager bzw. Gleitlagerbuchsen ist die komplette Umlenkrolle auszutauschen
Einsatz
Lasthaken Lagerung
(Gleitlagerbuchsen
sind wartungsfrei)
14.4

Hubgetriebe

 Wartungsarm
 Regelmäßige Schmierstoffkontrolle erforderlich
 Schmierstoffwechsel nach 3 Jahren
 Verkürzte Wartungsintervalle bei erhöhter Staub- oder Schmutzbelastung oder ständigen Betrieb mit
Höchstlast
 Schmierstoff: synthetisch, Viskosität VG 220
A = Öleinfüll-, bzw. Entlüftungsschraube
B = Ölablassschraube
C = Ölstandsschauglas
Einsatz
Stirnradgetriebe
Planetengetriebe
Stirnradgetriebe *)
Planetengetriebe
*) Nur bei ex-geschützten Elektrogeräten
24
Empfehlung
FUCHS
RENOLIN PG220
Empfehlung
FUCHS
RENOLIN PG220
AK4 – AK8
Bild 24
Empfehlung
FUCHS
RENOLIN PG 220
FUCHS
RENOLIN PG 220
Schauglas ganz gefüllt
Schauglas halb gefüllt
Nach Bedarf
Nach Bedarf
AK9+AK10
AK/AP4 – 0,45 l
Schmierstoff-
AK/AP6 – 1,00 l
AK/AP7 – 1,90 l
AK/AP8 – 1,90 l
Schmierstoff-
AK/AP9 = 0,35 l
AK/AP10 = 3 l
Maximalfüllstand =
Minimalfüllstand =
5.52.181.00.00.09
Intervall
12 Monate
Intervall
12 Monate
Intervall
wechsel
3 Jahre
wechsel
3 Jahre
