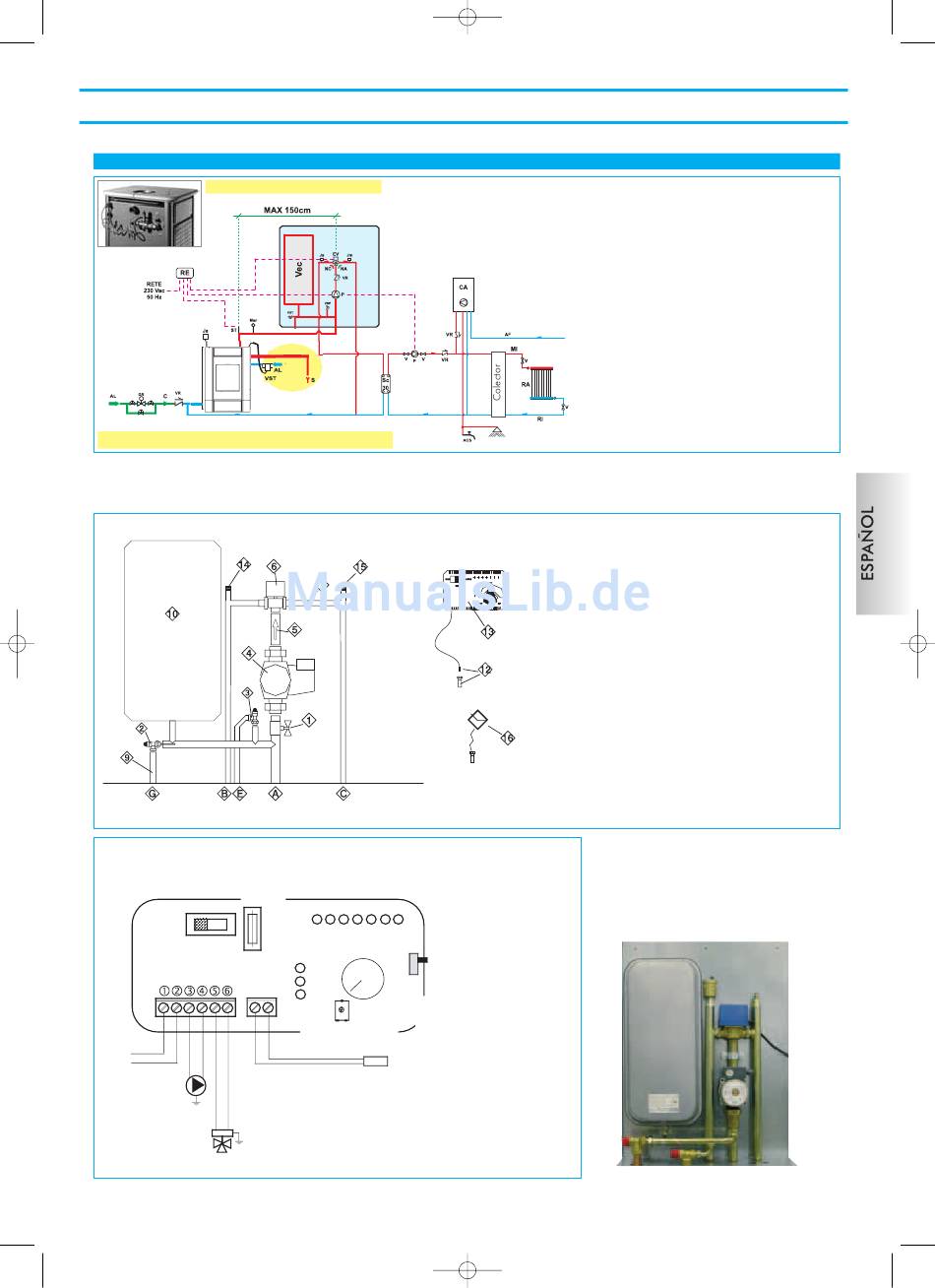

SISTEMA PARA LA INSTALACIÓN CON EL VASO CERRADO
EJEMPLO DE INSTALACIÓN HIDRÁULICA PARA TERMOESTUFAS SOLO CALEFACCIÓN
particular conexión válvula de seguridad
NOTA BIEN: conexiones indispensables para la seguridad
El kit 5 está realizado para facilitar la tarea de los instaladores, de hecho comprende todos los componentes necesarios para una correc-
ta instalación del producto.
Nota: los equipos incluidos en el kit deben estar protegidos oportunamente de la irradiación térmica de la termoestufa, mediante el uso
de revestimientos aislantes.
Componentes KIT 5
Conexiones eléctricas
Alarma exceso temperatura
Alimentación
230Vac
Circulador
Válvula de 3 vías
12/05/2010
KIT 5
Tra parentesi i codici di ven-
Fusible
Visualización
Regulación de la válvula
OFF
20-80° C
Circulador activo
ON
Válvula de 3 vías
Regulación Circulador
20-80° C
Sonda
(introducir en
el correspondiente
pozo)
11.35
Pagina 92
AL:
C:
EV:
NA:
NC:
GR:
Ja:
Jm:
MAN:
MI:
P:
RA:
RE:
RI:
S:
ST:
V:
Vec:
VR:
VSP:
VST:
Regulador y manómetro
incluido en el KIT
Entre paréntesis los código de venta
Activación
Desactivación
alarma
acústica
KIT 5
KIT 5
CON EL USO DE
Alimentación red hídrica
Carga/Reintegro
Electroválvula de 3 vías
Normalmente Abierta
Normalmente cerrada
Grupo llenado
Jolly de respiradero automático
Jolly de respiradero manual
Manómetro
Envío Instalación
Bomba (circulador)
Radiadores
Regulador electrónico
Retorno instalación
Descarga
Sonda Temperatura
Válvula de esfera
Vaso expansión cerrado
Válvula de no retorno
Válvula de seguridad a presión
Válvula de descarga térmica
1
Válvula de esfera de 1"
2
Válvula de descarga térmica (72940)
Válvula de exceso de presión (284220)
3
4
Circulador (219660)
5
Válvula de no retorno 1" (284180)
Electroválvula de 3 vías ¾ M (283690)
6
Uniones
7
9
Tronco salida válv. exceso de temperatura
10
Vaso de expansión cerrado (283680)
12
Pozo para termómetro ½" + sonda (175960)
13
Regulador electrónico (220780)
Jolli de respiradero automático 3/8" (284150)
14
Jolli de respiradero manual 1/4" (284170)
15
Manómetro (269590)
16
Envío desde la termoestufa
A
Envío a la instalación
B
Retorno a la termoestufa
C
Descarga válvula exceso de presión
E
Descarga válvula exceso de temperatura
G
ACCIONES EN EL SELECTOR
Selector OFF
Todo apagado
Selector MAN
Circulador forzado
Válvula programada
Selector AUTO
Circulador configurado
Válvula programada
Selección alarma
En posición OFF excluída
el aviso acústico
cód. 280590
